4
PROJEKTIERUNG
4.3.6.1 Schutzfeld
36 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

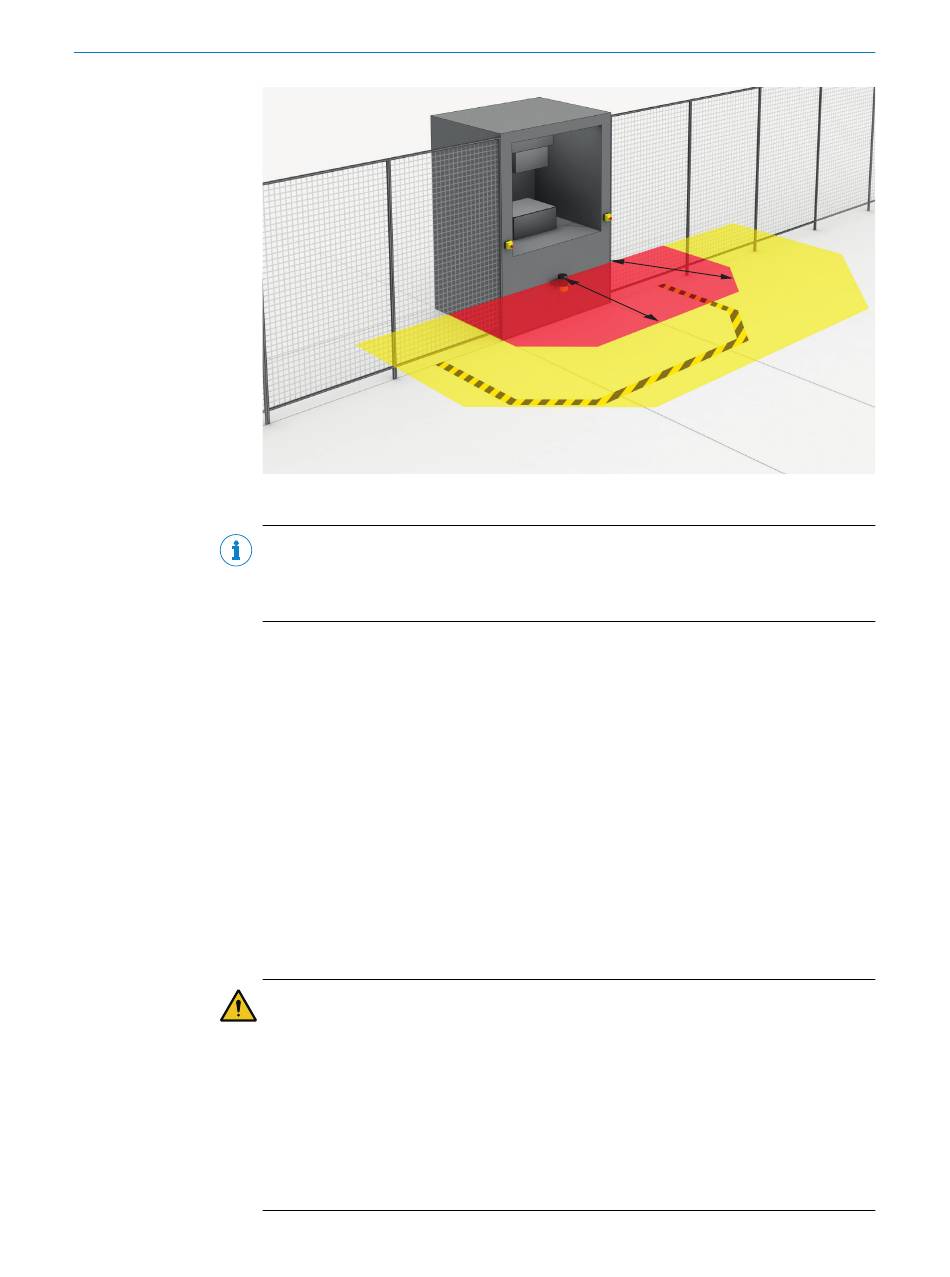

Abbildung 25: Stationäre Applikation mit horizontaler Scanebene zur Gefahrbereichsabsicherung
HINWEIS
Markieren Sie den Verlauf der Schutzfeldgrenzen am Boden, nachdem Sie die Schutz‐
feldgröße festgelegt haben. Dadurch machen Sie die Schutzfeldgrenzen für den Bedie‐
ner der Maschine sichtbar und erleichtern die spätere Prüfung der Schutzfunktion.
Überblick
Das Schutzfeld muss so gestaltet sein, dass es eine Person in einem Mindestabstand
von der Gefahrstelle erkennt. Dieser Abstand ist notwendig, um zu verhindern, dass
eine Person oder ein Körperteil einer Person den Gefahrbereich vor Beendigung des
Gefahr bringenden Maschinenzustands erreicht.
Bei der Gefahrbereichsabsicherung bestimmt der Mindestabstand typischerweise die
erforderliche Schutzfeldgröße.
Wenn Sie mehrere Überwachungsfälle mit unterschiedlichen Schutzfeldern definieren,
müssen Sie die Schutzfeldgröße für jedes verwendete Schutzfeld separat berechnen.
Für die Gefahrbereichsabsicherung ist in vielen Fällen eine Auflösung von 50 mm bis
70 mm geeignet.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
1. Den erforderlichen Mindestabstand für Ihre Maschine anhand der folgenden For‐
meln und Beispiele berechnen.
2. Den Sicherheitslaserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung montieren.
3. Den Sicherheitslaserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung konfigurieren.
S
S
