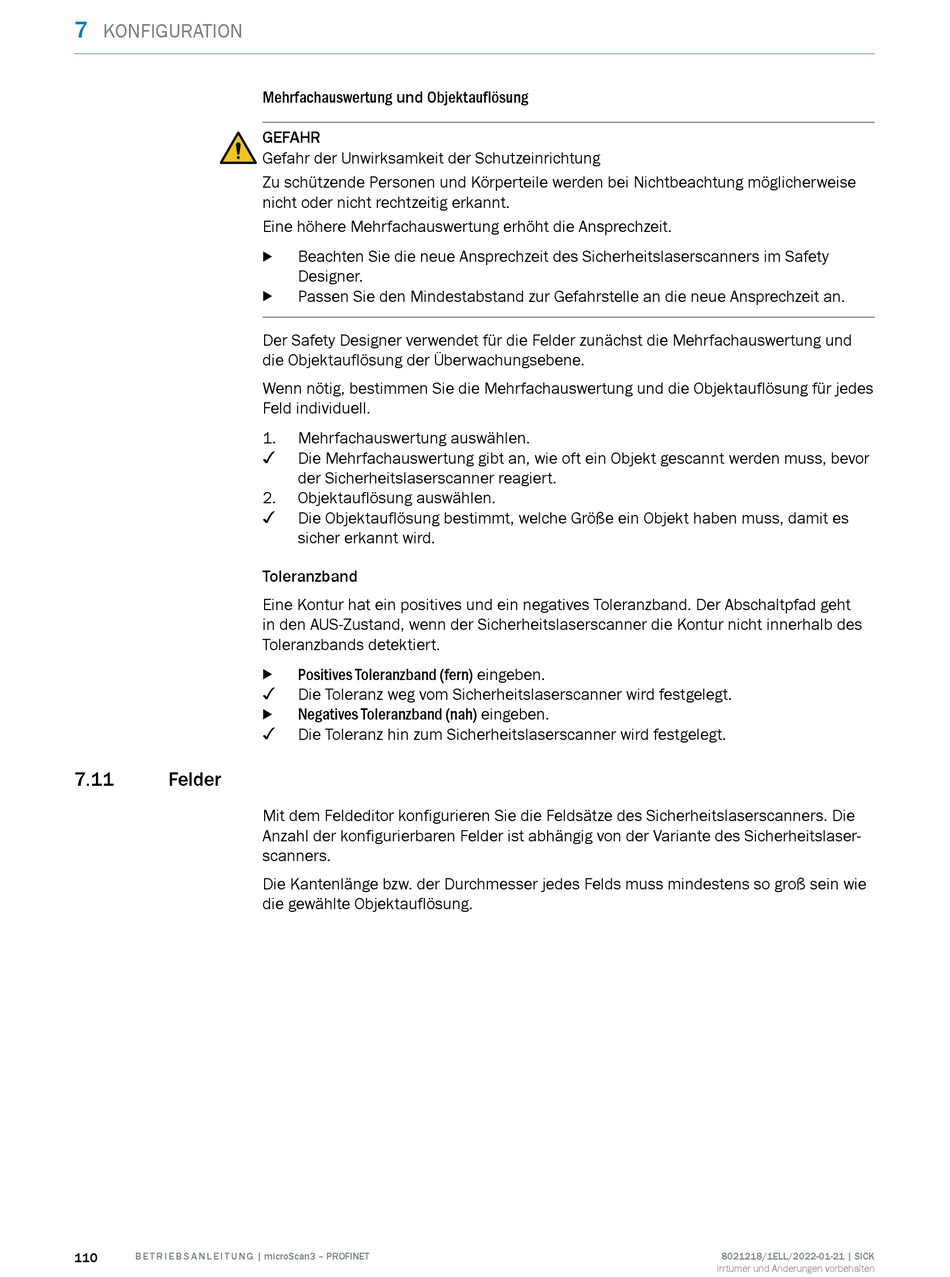

7
KONFIGURATION
7.11

Felder

110 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Mehrfachauswertung und Objektauflösung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Eine höhere Mehrfachauswertung erhöht die Ansprechzeit.
Beachten Sie die neue Ansprechzeit des Sicherheitslaserscanners im Safety
b
Designer.
Passen Sie den Mindestabstand zur Gefahrstelle an die neue Ansprechzeit an.
b
Der Safety Designer verwendet für die Felder zunächst die Mehrfachauswertung und
die Objektauflösung der Überwachungsebene.
Wenn nötig, bestimmen Sie die Mehrfachauswertung und die Objektauflösung für jedes
Feld individuell.
1. Mehrfachauswertung auswählen.
✓
Die Mehrfachauswertung gibt an, wie oft ein Objekt gescannt werden muss, bevor
der Sicherheitslaserscanner reagiert.
2. Objektauflösung auswählen.
✓
Die Objektauflösung bestimmt, welche Größe ein Objekt haben muss, damit es
sicher erkannt wird.
Toleranzband
Eine Kontur hat ein positives und ein negatives Toleranzband. Der Abschaltpfad geht
in den AUS-Zustand, wenn der Sicherheitslaserscanner die Kontur nicht innerhalb des
Toleranzbands detektiert.
Positives Toleranzband (fern) eingeben.
b
✓
Die Toleranz weg vom Sicherheitslaserscanner wird festgelegt.
Negatives Toleranzband (nah) eingeben.
b
✓
Die Toleranz hin zum Sicherheitslaserscanner wird festgelegt.
Mit dem Feldeditor konfigurieren Sie die Feldsätze des Sicherheitslaserscanners. Die
Anzahl der konfigurierbaren Felder ist abhängig von der Variante des Sicherheitslaser‐
scanners.
Die Kantenlänge bzw. der Durchmesser jedes Felds muss mindestens so groß sein wie
die gewählte Objektauflösung.
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
