Maßzeichnungen - SICK microScan3 PROFINET Betriebsanleitung

13
TECHNISCHE DATEN

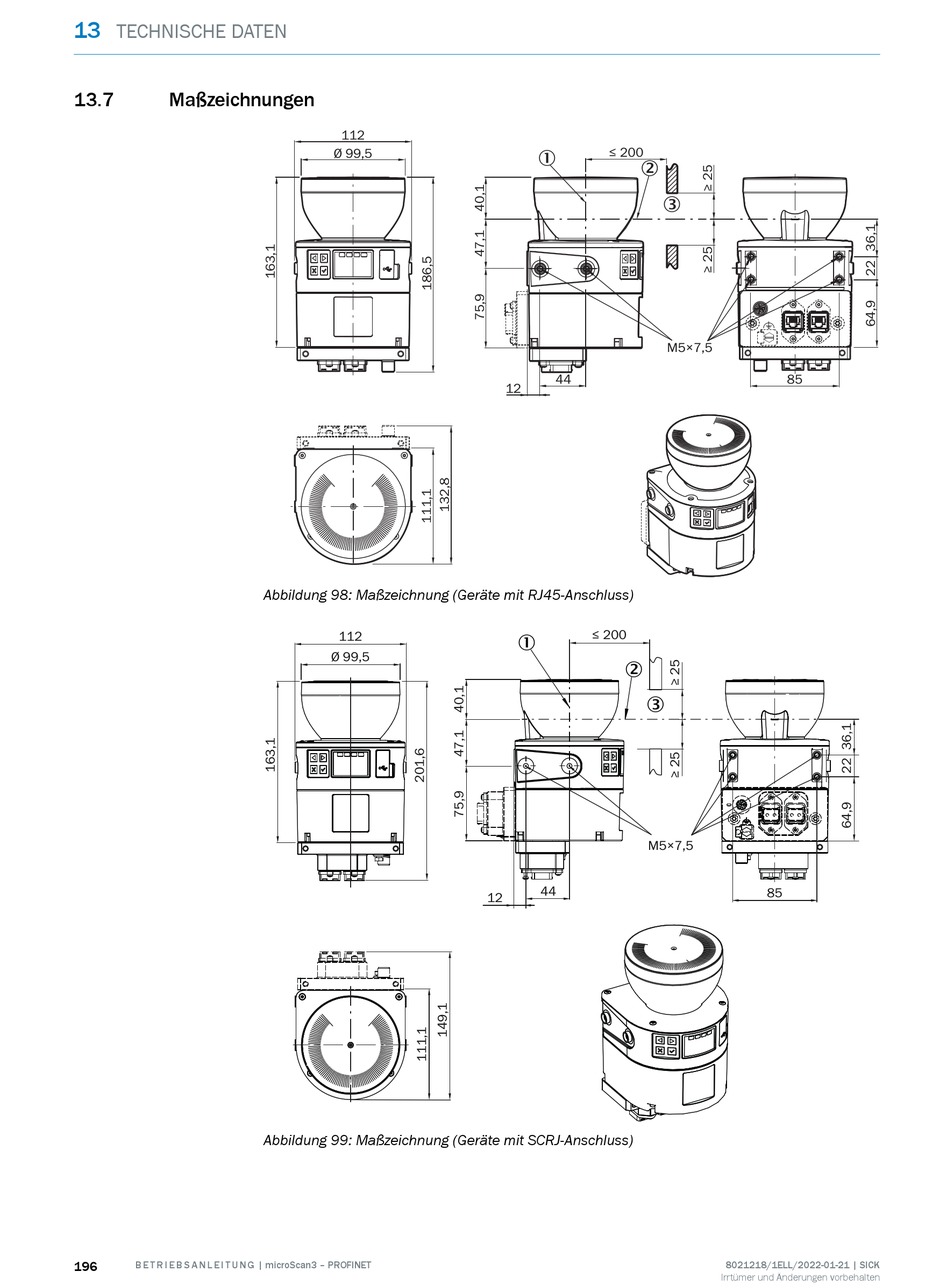

13.7 Maßzeichnungen
196 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
112
Ø 99,5
Abbildung 98: Maßzeichnung (Geräte mit RJ45-Anschluss)
112
Ø 99,5
Abbildung 99: Maßzeichnung (Geräte mit SCRJ-Anschluss)
≤ 200
1
2
3
M5×7,5
44
12
≤ 200
1
2
3
M5×7,5
44
12
85
85
