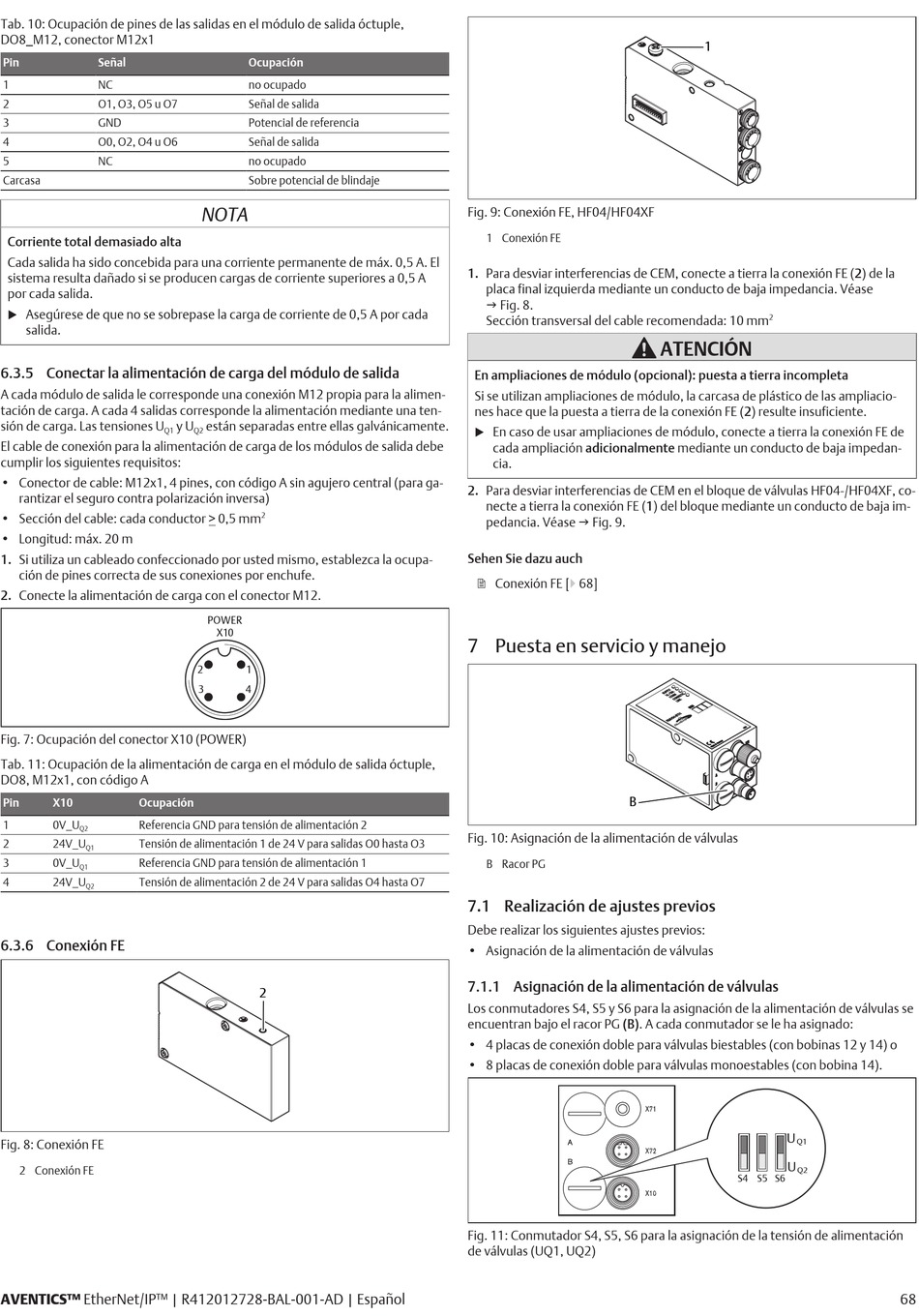

Tab. 10: Ocupación de pines de las salidas en el módulo de salida óctuple,
DO8_M12, conector M12x1
Pin Señal
1 NC
2 O1, O3, O5 u O7
3 GND
4 O0, O2, O4 u O6
5 NC
Carcasa
Corriente total demasiado alta
Cada salida ha sido concebida para una corriente permanente de máx. 0,5 A. El
sistema resulta dañado si se producen cargas de corriente superiores a 0,5 A
por cada salida.
Asegúrese de que no se sobrepase la carga de corriente de 0,5 A por cada
u
salida.
6.3.5 Conectar la alimentación de carga del módulo de salida
A cada módulo de salida le corresponde una conexión M12 propia para la alimen-
tación de carga. A cada 4 salidas corresponde la alimentación mediante una ten-
sión de carga. Las tensiones U
Q1
El cable de conexión para la alimentación de carga de los módulos de salida debe
cumplir los siguientes requisitos:
• Conector de cable: M12x1, 4 pines, con código A sin agujero central (para ga-
rantizar el seguro contra polarización inversa)
• Sección del cable: cada conductor > 0,5 mm
• Longitud: máx. 20 m
1. Si utiliza un cableado confeccionado por usted mismo, establezca la ocupa-
ción de pines correcta de sus conexiones por enchufe.
2. Conecte la alimentación de carga con el conector M12.
Fig. 7: Ocupación del conector X10 (POWER)
Tab. 11: Ocupación de la alimentación de carga en el módulo de salida óctuple,
DO8, M12x1, con código A
Pin X10 Ocupación
1 0V_U Referencia GND para tensión de alimentación 2
Q2
2 24V_U Tensión de alimentación 1 de 24 V para salidas O0 hasta O3
Q1
3 0V_U Referencia GND para tensión de alimentación 1
Q1
4 24V_U Tensión de alimentación 2 de 24 V para salidas O4 hasta O7
Q2
6.3.6 Conexión FE
Fig. 8: Conexión FE
2 Conexión FE
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
Ocupación
no ocupado
Señal de salida
Potencial de referencia
Señal de salida
no ocupado
Sobre potencial de blindaje
NOTA
y U están separadas entre ellas galvánicamente.
Q2
2
POWER
X10
2 1
3 4
2
Fig. 9: Conexión FE, HF04/HF04XF
1 Conexión FE
1. Para desviar interferencias de CEM, conecte a tierra la conexión FE (2) de la
placa final izquierda mediante un conducto de baja impedancia. Véase
g Fig. 8.
Sección transversal del cable recomendada: 10 mm
En ampliaciones de módulo (opcional): puesta a tierra incompleta
Si se utilizan ampliaciones de módulo, la carcasa de plástico de las ampliacio-
nes hace que la puesta a tierra de la conexión FE (2) resulte insuficiente.
En caso de usar ampliaciones de módulo, conecte a tierra la conexión FE de
u
cada ampliación adicionalmente mediante un conducto de baja impedan-
cia.
2. Para desviar interferencias de CEM en el bloque de válvulas HF04-/HF04XF, co-
necte a tierra la conexión FE (1) del bloque mediante un conducto de baja im-
pedancia. Véase g Fig. 9.
Sehen Sie dazu auch
2 Conexión FE [} 68]

7 Puesta en servicio y manejo

B
Fig. 10: Asignación de la alimentación de válvulas
B Racor PG
7.1 Realización de ajustes previos
Debe realizar los siguientes ajustes previos:
• Asignación de la alimentación de válvulas
7.1.1 Asignación de la alimentación de válvulas
Los conmutadores S4, S5 y S6 para la asignación de la alimentación de válvulas se
encuentran bajo el racor PG (B). A cada conmutador se le ha asignado:
• 4 placas de conexión doble para válvulas biestables (con bobinas 12 y 14) o
• 8 placas de conexión doble para válvulas monoestables (con bobina 14).
Fig. 11: Conmutador S4, S5, S6 para la asignación de la tensión de alimentación
de válvulas (UQ1, UQ2)
1
2
ATENCIÓN
U
Q1
U
Q2
S4 S5 S6
68
