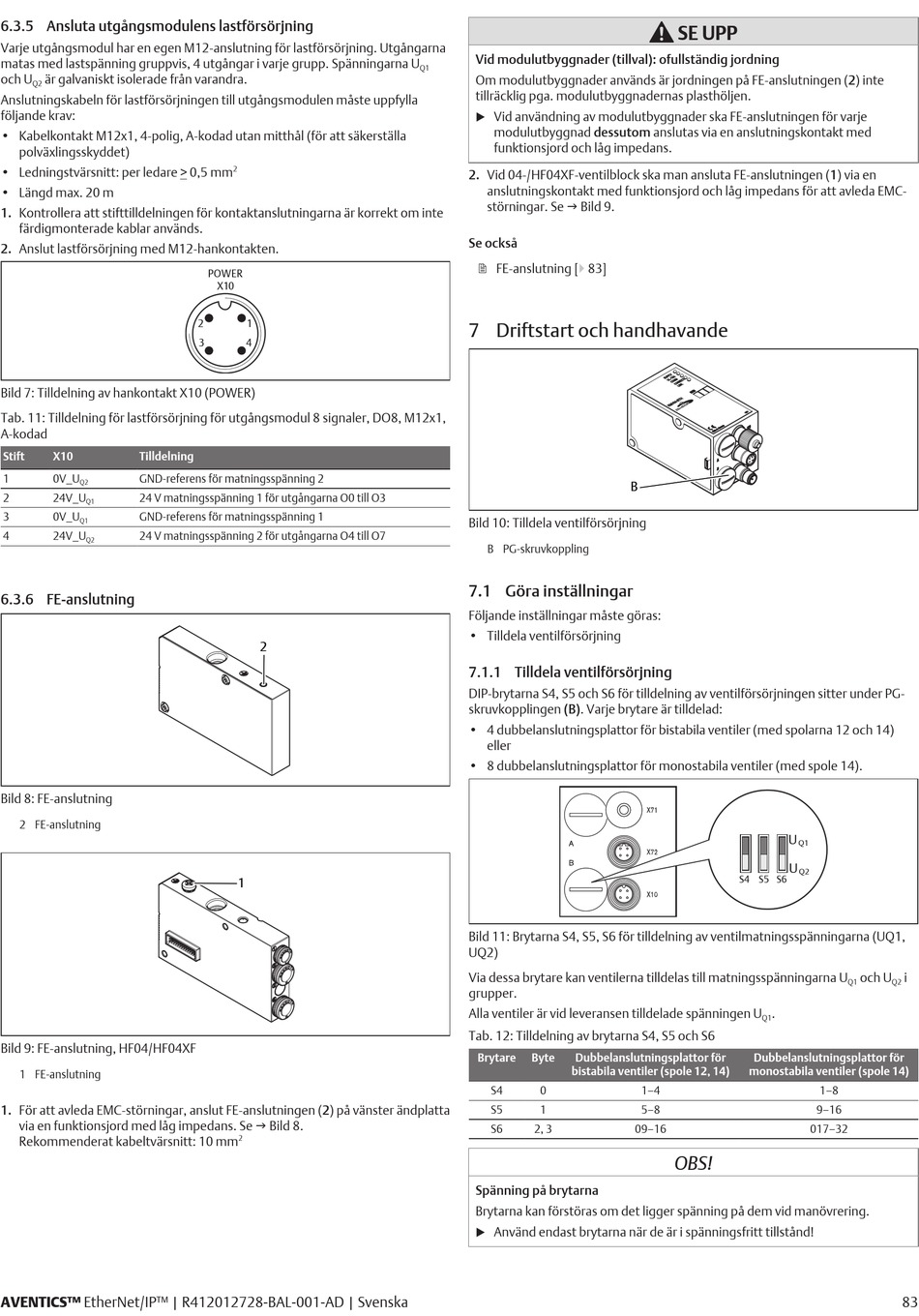

6.3.5 Ansluta utgångsmodulens lastförsörjning
Varje utgångsmodul har en egen M12-anslutning för lastförsörjning. Utgångarna
matas med lastspänning gruppvis, 4 utgångar i varje grupp. Spänningarna U
och U är galvaniskt isolerade från varandra.
Q2
Anslutningskabeln för lastförsörjningen till utgångsmodulen måste uppfylla
följande krav:
• Kabelkontakt M12x1, 4-polig, A-kodad utan mitthål (för att säkerställa
polväxlingsskyddet)
• Ledningstvärsnitt: per ledare > 0,5 mm
• Längd max. 20 m
1. Kontrollera att stifttilldelningen för kontaktanslutningarna är korrekt om inte
färdigmonterade kablar används.
2. Anslut lastförsörjning med M12-hankontakten.
Bild 7: Tilldelning av hankontakt X10 (POWER)
Tab. 11: Tilldelning för lastförsörjning för utgångsmodul 8 signaler, DO8, M12x1,
A-kodad
Stift X10 Tilldelning
1 0V_U GND-referens för matningsspänning 2
Q2
2 24V_U 24 V matningsspänning 1 för utgångarna O0 till O3
Q1
3 0V_U GND-referens för matningsspänning 1
Q1
4 24V_U 24 V matningsspänning 2 för utgångarna O4 till O7
Q2

6.3.6 FE-anslutning

Bild 8: FE-anslutning
2 FE-anslutning
Bild 9: FE-anslutning, HF04/HF04XF
1 FE-anslutning
1. För att avleda EMC-störningar, anslut FE-anslutningen (2) på vänster ändplatta
via en funktionsjord med låg impedans. Se g Bild 8.
Rekommenderat kabeltvärsnitt: 10 mm
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
2
POWER
X10
2
1
3 4
2
1
2
Vid modulutbyggnader (tillval): ofullständig jordning
Q1
Om modulutbyggnader används är jordningen på FE-anslutningen (2) inte
tillräcklig pga. modulutbyggnadernas plasthöljen.
Vid användning av modulutbyggnader ska FE-anslutningen för varje
u
modulutbyggnad dessutom anslutas via en anslutningskontakt med
funktionsjord och låg impedans.
2. Vid 04-/HF04XF-ventilblock ska man ansluta FE-anslutningen (1) via en
anslutningskontakt med funktionsjord och låg impedans för att avleda EMC-
störningar. Se g Bild 9.
Se också
2 FE-anslutning [} 83]

7 Driftstart och handhavande

Bild 10: Tilldela ventilförsörjning
B PG-skruvkoppling
7.1 Göra inställningar
Följande inställningar måste göras:
• Tilldela ventilförsörjning
7.1.1 Tilldela ventilförsörjning
DIP-brytarna S4, S5 och S6 för tilldelning av ventilförsörjningen sitter under PG-
skruvkopplingen (B). Varje brytare är tilldelad:
• 4 dubbelanslutningsplattor för bistabila ventiler (med spolarna 12 och 14)
eller
• 8 dubbelanslutningsplattor för monostabila ventiler (med spole 14).
Bild 11: Brytarna S4, S5, S6 för tilldelning av ventilmatningsspänningarna (UQ1,
UQ2)
Via dessa brytare kan ventilerna tilldelas till matningsspänningarna U
grupper.
Alla ventiler är vid leveransen tilldelade spänningen U
Tab. 12: Tilldelning av brytarna S4, S5 och S6
Brytare Byte Dubbelanslutningsplattor för
bistabila ventiler (spole 12, 14)
S4 0
S5 1
S6 2, 3
Spänning på brytarna
Brytarna kan förstöras om det ligger spänning på dem vid manövrering.
Använd endast brytarna när de är i spänningsfritt tillstånd!
u
SE UPP
B
U
Q1
U
Q2
S4 S5 S6
.
Q1
Dubbelanslutningsplattor för
monostabila ventiler (spole 14)
1–4
5–8
09–16
OBS!
och U i
Q1 Q2
1–8
9–16
017–32
