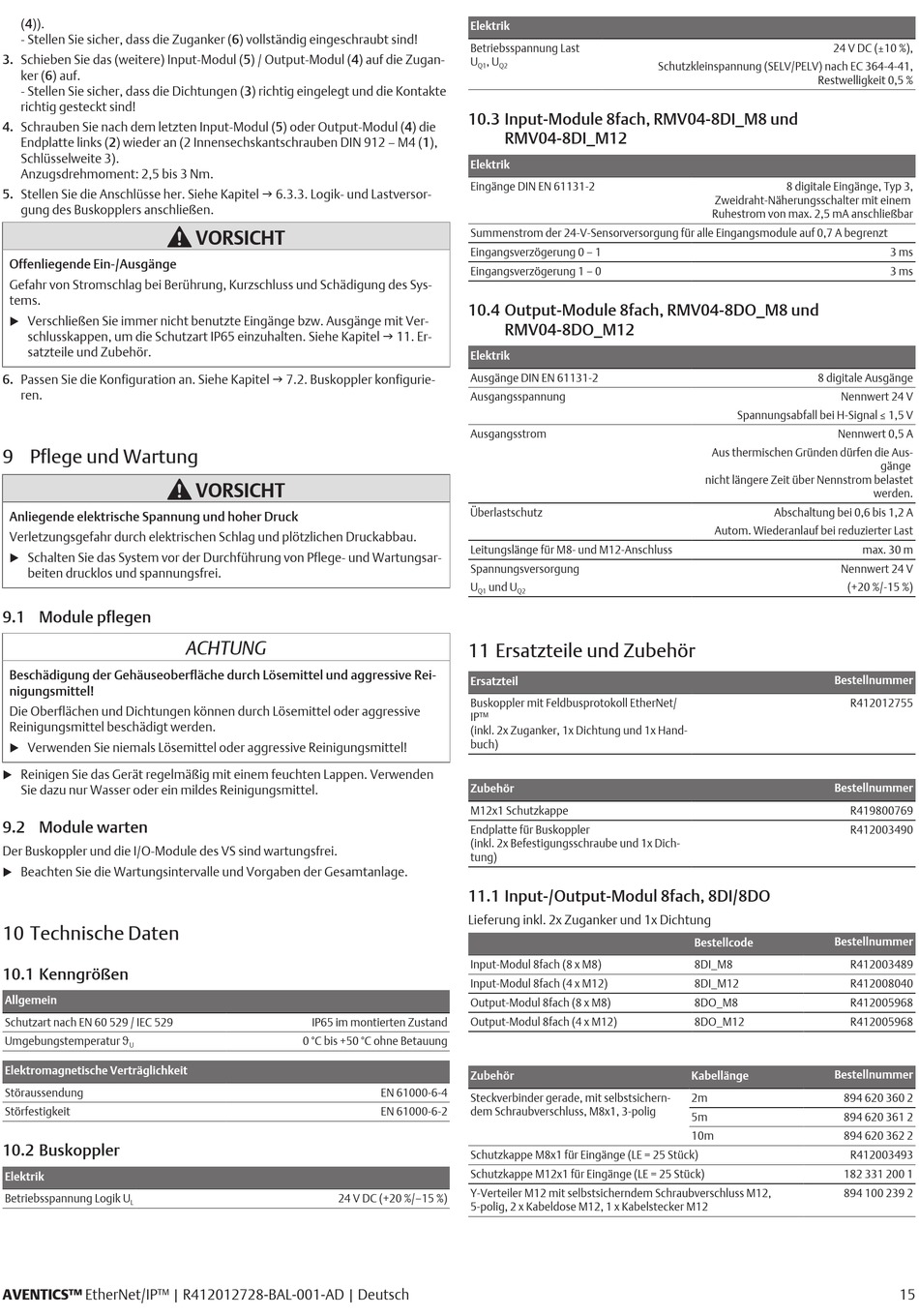

(4)).
- Stellen Sie sicher, dass die Zuganker (6) vollständig eingeschraubt sind!
3. Schieben Sie das (weitere) Input-Modul (5) / Output-Modul (4) auf die Zugan-
ker (6) auf.
- Stellen Sie sicher, dass die Dichtungen (3) richtig eingelegt und die Kontakte
richtig gesteckt sind!
4. Schrauben Sie nach dem letzten Input-Modul (5) oder Output-Modul (4) die
Endplatte links (2) wieder an (2 Innensechskantschrauben DIN 912 – M4 (1),
Schlüsselweite 3).
Anzugsdrehmoment: 2,5 bis 3 Nm.
5. Stellen Sie die Anschlüsse her. Siehe Kapitel g 6.3.3. Logik- und Lastversor-
gung des Buskopplers anschließen.
Offenliegende Ein-/Ausgänge
Gefahr von Stromschlag bei Berührung, Kurzschluss und Schädigung des Sys-
tems.
Verschließen Sie immer nicht benutzte Eingänge bzw. Ausgänge mit Ver-
u
schlusskappen, um die Schutzart IP65 einzuhalten. Siehe Kapitel g 11. Er-
satzteile und Zubehör.
6. Passen Sie die Konfiguration an. Siehe Kapitel g 7.2. Buskoppler konfigurie-
ren.

9 Pflege und Wartung

Anliegende elektrische Spannung und hoher Druck
Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau.
Schalten Sie das System vor der Durchführung von Pflege- und Wartungsar-
u
beiten drucklos und spannungsfrei.

9.1 Module pflegen

Beschädigung der Gehäuseoberfläche durch Lösemittel und aggressive Rei-
nigungsmittel!
Die Oberflächen und Dichtungen können durch Lösemittel oder aggressive
Reinigungsmittel beschädigt werden.
Verwenden Sie niemals Lösemittel oder aggressive Reinigungsmittel!
u
Reinigen Sie das Gerät regelmäßig mit einem feuchten Lappen. Verwenden
u
Sie dazu nur Wasser oder ein mildes Reinigungsmittel.

9.2 Module warten

Der Buskoppler und die I/O-Module des VS sind wartungsfrei.
Beachten Sie die Wartungsintervalle und Vorgaben der Gesamtanlage.
u

10 Technische Daten

10.1 Kenngrößen
Allgemein
Schutzart nach EN 60 529 / IEC 529
Umgebungstemperatur ϑ
U
Elektromagnetische Verträglichkeit
Störaussendung
Störfestigkeit

10.2 Buskoppler

Elektrik
Betriebsspannung Logik U
L
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Deutsch
VORSICHT
VORSICHT
ACHTUNG
IP65 im montierten Zustand
0 °C bis +50 °C ohne Betauung
24 V DC (+20 %/–15 %)
Elektrik
Betriebsspannung Last
U
, U
Q1
Q2
10.3 Input-Module 8fach, RMV04-8DI_M8 und
RMV04-8DI_M12
Elektrik
Eingänge DIN EN 61131-2
Summenstrom der 24-V-Sensorversorgung für alle Eingangsmodule auf 0,7 A begrenzt
Eingangsverzögerung 0 – 1
Eingangsverzögerung 1 – 0
10.4 Output-Module 8fach, RMV04-8DO_M8 und
RMV04-8DO_M12
Elektrik
Ausgänge DIN EN 61131-2
Ausgangsspannung
Ausgangsstrom
Überlastschutz
Leitungslänge für M8- und M12-Anschluss
Spannungsversorgung
U
und U
Q1
Q2
11 Ersatzteile und Zubehör
Ersatzteil
Buskoppler mit Feldbusprotokoll EtherNet/
IP™
(inkl. 2x Zuganker, 1x Dichtung und 1x Hand-
buch)
Zubehör
M12x1 Schutzkappe
Endplatte für Buskoppler
(inkl. 2x Befestigungsschraube und 1x Dich-
tung)

11.1 Input-/Output-Modul 8fach, 8DI/8DO

Lieferung inkl. 2x Zuganker und 1x Dichtung
Input-Modul 8fach (8 x M8)
Input-Modul 8fach (4 x M12)
Output-Modul 8fach (8 x M8)
Output-Modul 8fach (4 x M12)
Zubehör
EN 61000-6-4
Steckverbinder gerade, mit selbstsichern-
EN 61000-6-2
dem Schraubverschluss, M8x1, 3-polig
Schutzkappe M8x1 für Eingänge (LE = 25 Stück)
Schutzkappe M12x1 für Eingänge (LE = 25 Stück)
Y-Verteiler M12 mit selbstsicherndem Schraubverschluss M12,
5-polig, 2 x Kabeldose M12, 1 x Kabelstecker M12
Schutzkleinspannung (SELV/PELV) nach EC 364-4-41,
Restwelligkeit 0,5 %
8 digitale Eingänge, Typ 3,
Zweidraht-Näherungsschalter mit einem
Ruhestrom von max. 2,5 mA anschließbar
8 digitale Ausgänge
Spannungsabfall bei H-Signal ≤ 1,5 V
Aus thermischen Gründen dürfen die Aus-
nicht längere Zeit über Nennstrom belastet
Abschaltung bei 0,6 bis 1,2 A
Autom. Wiederanlauf bei reduzierter Last
Bestellcode
8DI_M8
8DI_M12
8DO_M8
8DO_M12
Kabellänge
2m
5m
10m
24 V DC (±10 %),
3 ms
3 ms
Nennwert 24 V
Nennwert 0,5 A
gänge
werden.
max. 30 m
Nennwert 24 V
(+20 %/-15 %)
Bestellnummer
R412012755
Bestellnummer
R419800769
R412003490
Bestellnummer
R412003489
R412008040
R412005968
R412005968
Bestellnummer
894 620 360 2
894 620 361 2
894 620 362 2
R412003493
182 331 200 1
894 100 239 2
15
