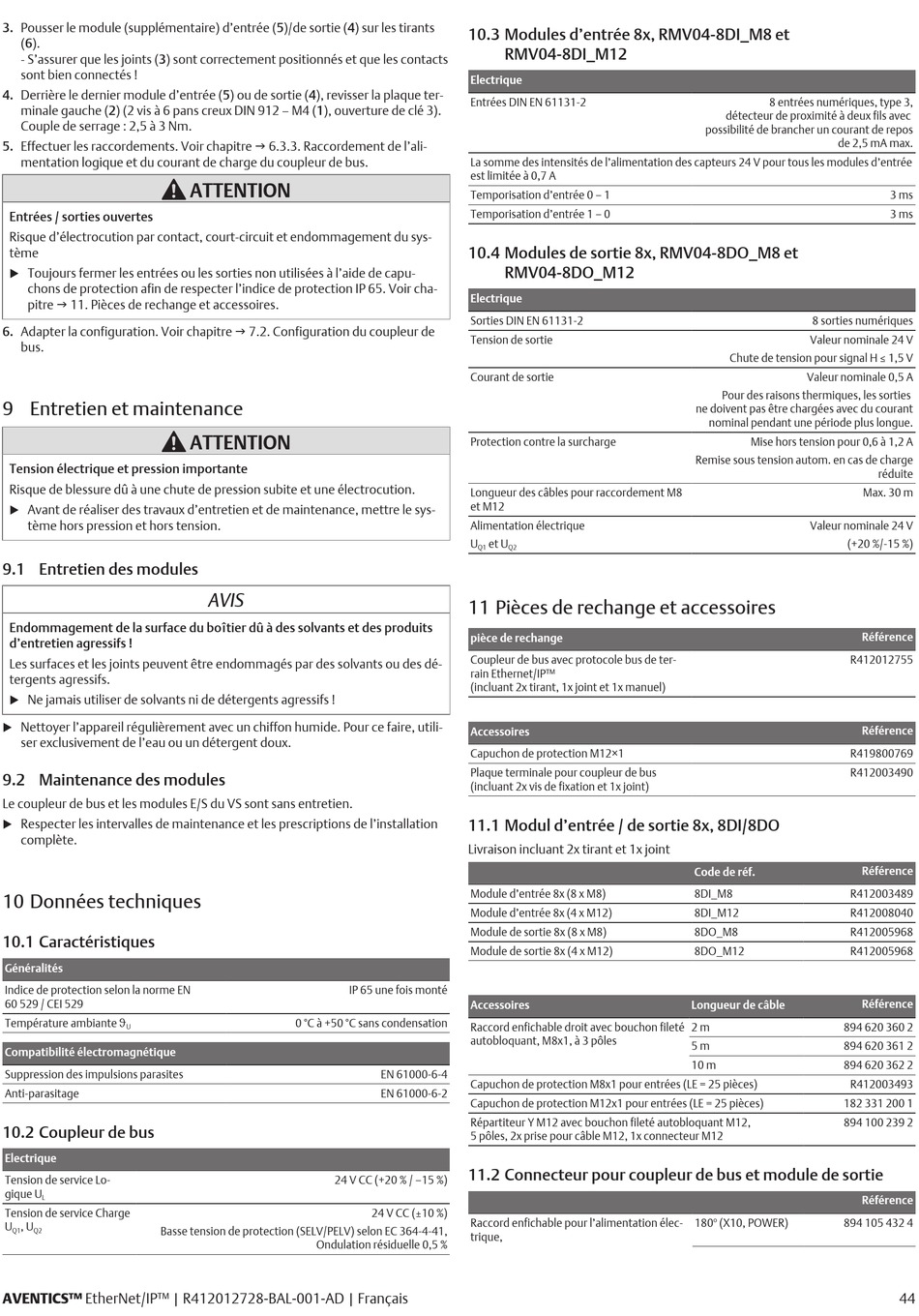

Entretien Et Maintenance; Entretien Des Modules; Maintenance Des Modules; Données Techniques - Emerson AVENTICS EtherNet/IP CMS Betriebsanleitung

3. Pousser le module (supplémentaire) d'entrée (5)/de sortie (4) sur les tirants
(6).
- S'assurer que les joints (3) sont correctement positionnés et que les contacts
sont bien connectés !
4. Derrière le dernier module d'entrée (5) ou de sortie (4), revisser la plaque ter-
minale gauche (2) (2 vis à 6 pans creux DIN 912 – M4 (1), ouverture de clé 3).
Couple de serrage : 2,5 à 3 Nm.
5. Effectuer les raccordements. Voir chapitre g 6.3.3. Raccordement de l'ali-
mentation logique et du courant de charge du coupleur de bus.
Entrées / sorties ouvertes
Risque d'électrocution par contact, court-circuit et endommagement du sys-
tème
Toujours fermer les entrées ou les sorties non utilisées à l'aide de capu-
u
chons de protection afin de respecter l'indice de protection IP 65. Voir cha-
pitre g 11. Pièces de rechange et accessoires.
6. Adapter la configuration. Voir chapitre g 7.2. Configuration du coupleur de
bus.

9 Entretien et maintenance

Tension électrique et pression importante
Risque de blessure dû à une chute de pression subite et une électrocution.
Avant de réaliser des travaux d'entretien et de maintenance, mettre le sys-
u
tème hors pression et hors tension.

9.1 Entretien des modules

Endommagement de la surface du boîtier dû à des solvants et des produits
d'entretien agressifs !
Les surfaces et les joints peuvent être endommagés par des solvants ou des dé-
tergents agressifs.
Ne jamais utiliser de solvants ni de détergents agressifs !
u
Nettoyer l'appareil régulièrement avec un chiffon humide. Pour ce faire, utili-
u
ser exclusivement de l'eau ou un détergent doux.

9.2 Maintenance des modules

Le coupleur de bus et les modules E/S du VS sont sans entretien.
Respecter les intervalles de maintenance et les prescriptions de l'installation
u
complète.
10 Données techniques
10.1 Caractéristiques
Généralités
Indice de protection selon la norme EN
60 529 / CEI 529
Température ambiante ϑ
U
Compatibilité électromagnétique
Suppression des impulsions parasites
Anti-parasitage

10.2 Coupleur de bus

Electrique
Tension de service Lo-
gique U
L
Tension de service Charge
U , U
Basse tension de protection (SELV/PELV) selon EC 364-4-41,
Q1 Q2
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Français
ATTENTION
ATTENTION
AVIS
IP 65 une fois monté
0 °C à +50 °C sans condensation
24 V CC (+20 % / –15 %)
Ondulation résiduelle 0,5 %
10.3 Modules d'entrée 8x, RMV04-8DI_M8 et
RMV04-8DI_M12
Electrique
Entrées DIN EN 61131-2
La somme des intensités de l'alimentation des capteurs 24 V pour tous les modules d'entrée
est limitée à 0,7 A
Temporisation d'entrée 0 – 1
Temporisation d'entrée 1 – 0
10.4 Modules de sortie 8x, RMV04-8DO_M8 et
RMV04-8DO_M12
Electrique
Sorties DIN EN 61131-2
Tension de sortie
Courant de sortie
Protection contre la surcharge
Longueur des câbles pour raccordement M8
et M12
Alimentation électrique
U et U
Q1 Q2
11 Pièces de rechange et accessoires
pièce de rechange
Coupleur de bus avec protocole bus de ter-
rain Ethernet/IP™
(incluant 2x tirant, 1x joint et 1x manuel)
Accessoires
Capuchon de protection M12×1
Plaque terminale pour coupleur de bus
(incluant 2x vis de fixation et 1x joint)
11.1 Modul d'entrée / de sortie 8x, 8DI/8DO
Livraison incluant 2x tirant et 1x joint
Module d'entrée 8x (8 x M8)
Module d'entrée 8x (4 x M12)
Module de sortie 8x (8 x M8)
Module de sortie 8x (4 x M12)
Accessoires
Raccord enfichable droit avec bouchon fileté
autobloquant, M8x1, à 3 pôles
EN 61000-6-4
Capuchon de protection M8x1 pour entrées (LE = 25 pièces)
EN 61000-6-2
Capuchon de protection M12x1 pour entrées (LE = 25 pièces)
Répartiteur Y M12 avec bouchon fileté autobloquant M12,
5 pôles, 2x prise pour câble M12, 1x connecteur M12

11.2 Connecteur pour coupleur de bus et module de sortie

24 V CC (±10 %)
Raccord enfichable pour l'alimentation élec-
trique,
8 entrées numériques, type 3,
détecteur de proximité à deux fils avec
possibilité de brancher un courant de repos
de 2,5 mA max.
8 sorties numériques
Valeur nominale 24 V
Chute de tension pour signal H ≤ 1,5 V
Valeur nominale 0,5 A
Pour des raisons thermiques, les sorties
ne doivent pas être chargées avec du courant
nominal pendant une période plus longue.
Mise hors tension pour 0,6 à 1,2 A
Remise sous tension autom. en cas de charge
Max. 30 m
Valeur nominale 24 V
(+20 %/-15 %)
Référence
R412012755
Référence
R419800769
R412003490
Référence
Code de réf.
8DI_M8 R412003489
8DI_M12 R412008040
8DO_M8 R412005968
8DO_M12 R412005968
Référence
Longueur de câble
2 m 894 620 360 2
5 m 894 620 361 2
10 m 894 620 362 2
R412003493
182 331 200 1
894 100 239 2
Référence
o
180 (X10, POWER) 894 105 432 4
3 ms
3 ms
réduite
44
