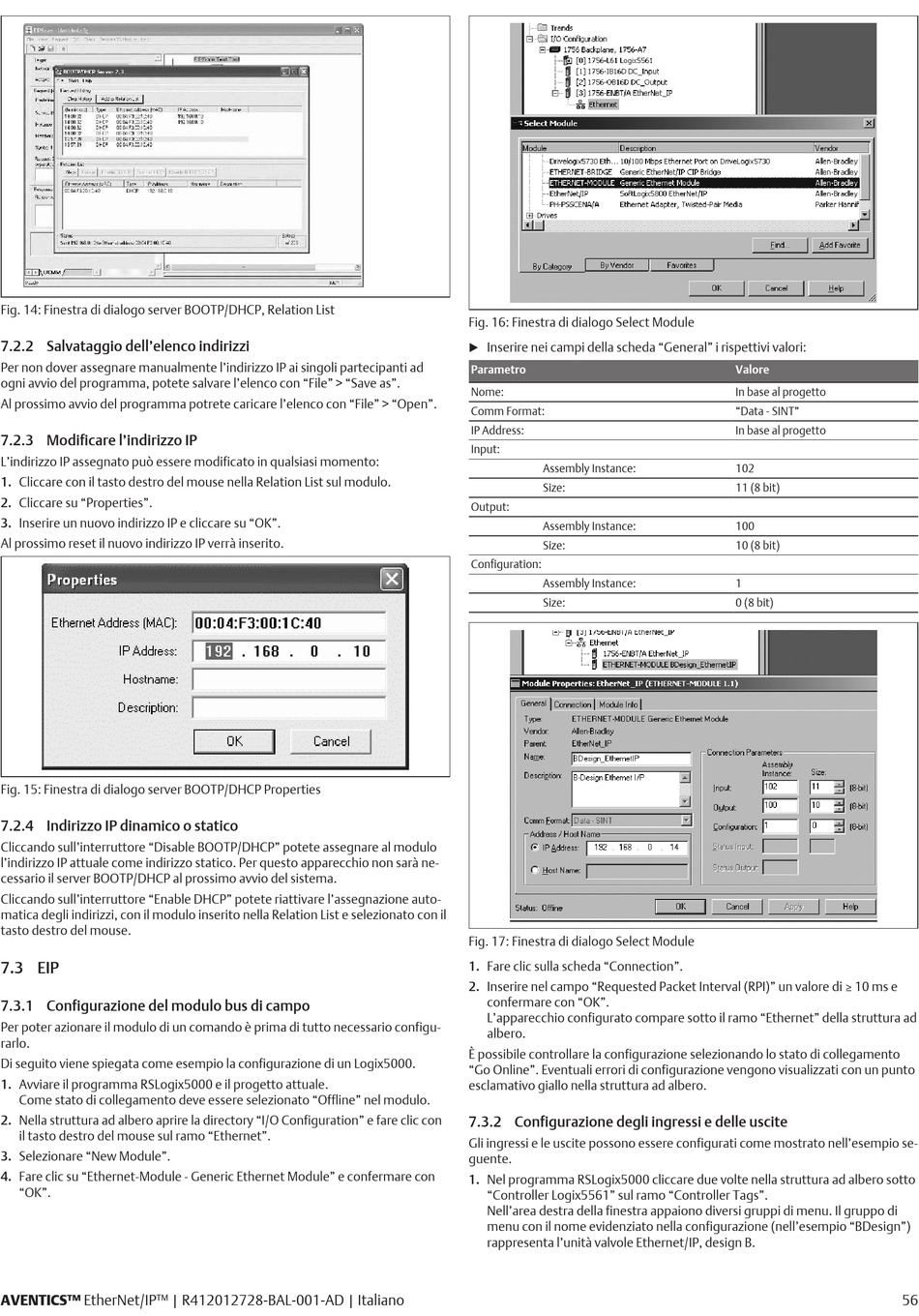

Fig. 14: Finestra di dialogo server BOOTP/DHCP, Relation List

7.2.2 Salvataggio dell'elenco indirizzi

Per non dover assegnare manualmente l'indirizzo IP ai singoli partecipanti ad
ogni avvio del programma, potete salvare l'elenco con "File" > "Save as".
Al prossimo avvio del programma potrete caricare l'elenco con "File" > "Open".
7.2.3 Modificare l'indirizzo IP
L'indirizzo IP assegnato può essere modificato in qualsiasi momento:
1. Cliccare con il tasto destro del mouse nella Relation List sul modulo.
2. Cliccare su "Properties".
3. Inserire un nuovo indirizzo IP e cliccare su "OK".
Al prossimo reset il nuovo indirizzo IP verrà inserito.
Fig. 15: Finestra di dialogo server BOOTP/DHCP Properties

7.2.4 Indirizzo IP dinamico o statico

Cliccando sull'interruttore "Disable BOOTP/DHCP" potete assegnare al modulo
l'indirizzo IP attuale come indirizzo statico. Per questo apparecchio non sarà ne-
cessario il server BOOTP/DHCP al prossimo avvio del sistema.
Cliccando sull'interruttore "Enable DHCP" potete riattivare l'assegnazione auto-
matica degli indirizzi, con il modulo inserito nella Relation List e selezionato con il
tasto destro del mouse.

7.3 EIP

7.3.1 Configurazione del modulo bus di campo

Per poter azionare il modulo di un comando è prima di tutto necessario configu-
rarlo.
Di seguito viene spiegata come esempio la configurazione di un Logix5000.
1. Avviare il programma RSLogix5000 e il progetto attuale.
Come stato di collegamento deve essere selezionato "Offline" nel modulo.
2. Nella struttura ad albero aprire la directory "I/O Configuration" e fare clic con
il tasto destro del mouse sul ramo "Ethernet".
3. Selezionare "New Module".
4. Fare clic su "Ethernet-Module - Generic Ethernet Module" e confermare con
"OK".
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Italiano
Fig. 16: Finestra di dialogo Select Module
Inserire nei campi della scheda "General" i rispettivi valori:
u
Parametro
Nome:
Comm Format:
IP Address:
Input:
Assembly Instance:
Size:
Output:
Assembly Instance:
Size:
Configuration:
Assembly Instance:
Size:
Fig. 17: Finestra di dialogo Select Module
1. Fare clic sulla scheda "Connection".
2. Inserire nel campo "Requested Packet Interval (RPI)" un valore di ≥ 10 ms e
confermare con "OK".
L'apparecchio configurato compare sotto il ramo "Ethernet" della struttura ad
albero.
È possibile controllare la configurazione selezionando lo stato di collegamento
"Go Online". Eventuali errori di configurazione vengono visualizzati con un punto
esclamativo giallo nella struttura ad albero.

7.3.2 Configurazione degli ingressi e delle uscite

Gli ingressi e le uscite possono essere configurati come mostrato nell'esempio se-
guente.
1. Nel programma RSLogix5000 cliccare due volte nella struttura ad albero sotto
"Controller Logix5561" sul ramo "Controller Tags".
Nell'area destra della finestra appaiono diversi gruppi di menu. Il gruppo di
menu con il nome evidenziato nella configurazione (nell'esempio "BDesign")
rappresenta l'unità valvole Ethernet/IP, design B.
Valore
In base al progetto
"Data - SINT"
In base al progetto
102
11 (8 bit)
100
10 (8 bit)
1
0 (8 bit)
