• Gör alltid den aktuella anläggningsdelen spännings- och trycklös innan
apparaten monteras eller demonteras. Säkra anläggningen mot
återinkoppling under pågående montering.
• Jorda modulerna och ventilsystemet. Observera följande regler vid installation
av systemet:
– – DIN EN 50178, klassificering VDE 0160
– – VDE 0100
Vid driftstart
• Installation får endast göras då spänning och tryck är bortkopplade och
endast av en utbildad fackman. För att undvika farliga aktuatorrörelser får den
elektriska inkopplingen endast göras då systemet är trycklöst.
• Starta systemet först när det är helt monterat, korrekt inkopplat och
konfigurerat samt noggrant testat.
• Apparaten är godkänd i skyddsklass IP65. Kontrollera före driftstart att alla
tätningar och förslutningar av kontakter är täta så att vätskor och främmande
partiklar inte kan tränga in i apparaten.
Under drift
• Se till att det finns tillräckligt tillräcklig luftväxling och kylning i följande fall:
– om ventilsystemet är fullbelagt
– vid kontinuerlig belastning av magnetspolar
Vid rengöring
• Använd aldrig lösningsmedel eller starka rengöringsmedel. Rengör apparaten
uteslutande med en lätt fuktad trasa. Använd endast vatten eller ett milt
rengöringsmedel.
2.6 Störning i styrningsnätverket
Produkter med EtherNET-anslutning är skapade för användning inom speciella
industriella styrningsnätverk. Vidta följande säkerhetsåtgärder:
• Följ alltid beprövade, branschtypiska metoder för nätverkssegmentering.
• Förhindra att produkter med EtherNET-anslutning ansluts direkt till internet.
• Se till att risker från internet och företagsnätverk minimeras för alla
styrsystemsapparater och/eller styrsystem.
• Se till att produkter, styrsystemsapparater och/eller styrsystem inte är
tillgängliga via internet.
• Placera styrningsnätverk och fjärrapparater bakom brandvägg och isolera
dem från företagsnätverket.
• Om fjärråtkomst krävs ska man endast använda säkra metoder som virtuella
privata nätverk (VPN).
OBS! VPN, brandväggar och andra programvarubaserade produkter kan
uppvisa säkerhetsbrister. Säkerheten vid VPN-användning kan bara vara lika
hög som säkerheten för de anslutna apparaterna. Använd därför alltid den
senaste versionen av VPN, brandväggar och andra programvarubaserade
produkter.
• Säkerställ att den senast släppta programvaru- och firmware-versionen är
installerade på alla produkter som är anslutna till nätet.
3 Användningsområden
Fältbussnoden används för elektrisk styrning av ventiler via EtherNet/IP™-
fältbussystem. Ingångs-/utgångsmoduler erbjuder dessutom möjligheten att
koppla elektriska in- och utgångssignaler via ventilsystemets bussanslutning.
Fältbussnoden är endast avsedd för drift som slav i ett EtherNet/IP™-
fältbussystem enligt EN 50170 del 2.

4 Leveransomfattning

Leveransen av ett konfigurerat ventilsystem innehåller:
• 1 ventilsystem enligt konfiguration och beställning
• 1 bruksanvisning till ventilsystemet
• 1 bruksanvisning för fältbussnoden
Leveransen av en fältbussnodsats innehåller:
• 1 fältbussnod med tätning och två dragstänger
• 1 bruksanvisning
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
VS konfigureras individuellt. Exakt konfiguration kan hämtas från
AVENTICS internetkonfigurator via materialnumret.

5 Beskrivning av apparaten

Fältbussnoden möjliggör styrning av VS via ett Ethernet/IP™-fältbussystem.
Förutom anslutning av dataledningar och strömförsörjning kan fältbussnoden
konfigureras med olika parametrar och användas för diagnostik med hjälp av
LED-lampor samt via EtherNet/IP™-protokollet.
Följande allmänna översikt ger en överblick över hela ventilsystemet och dess
komponenter. Själva ventilsystemet beskrivs i en egen bruksanvisning.
5.1 Översikt över ventilsystemet och modulerna
Beroende på beställd konfiguration, består ventilsystemet av de komponenter
som visas:
4
3
2
1
7

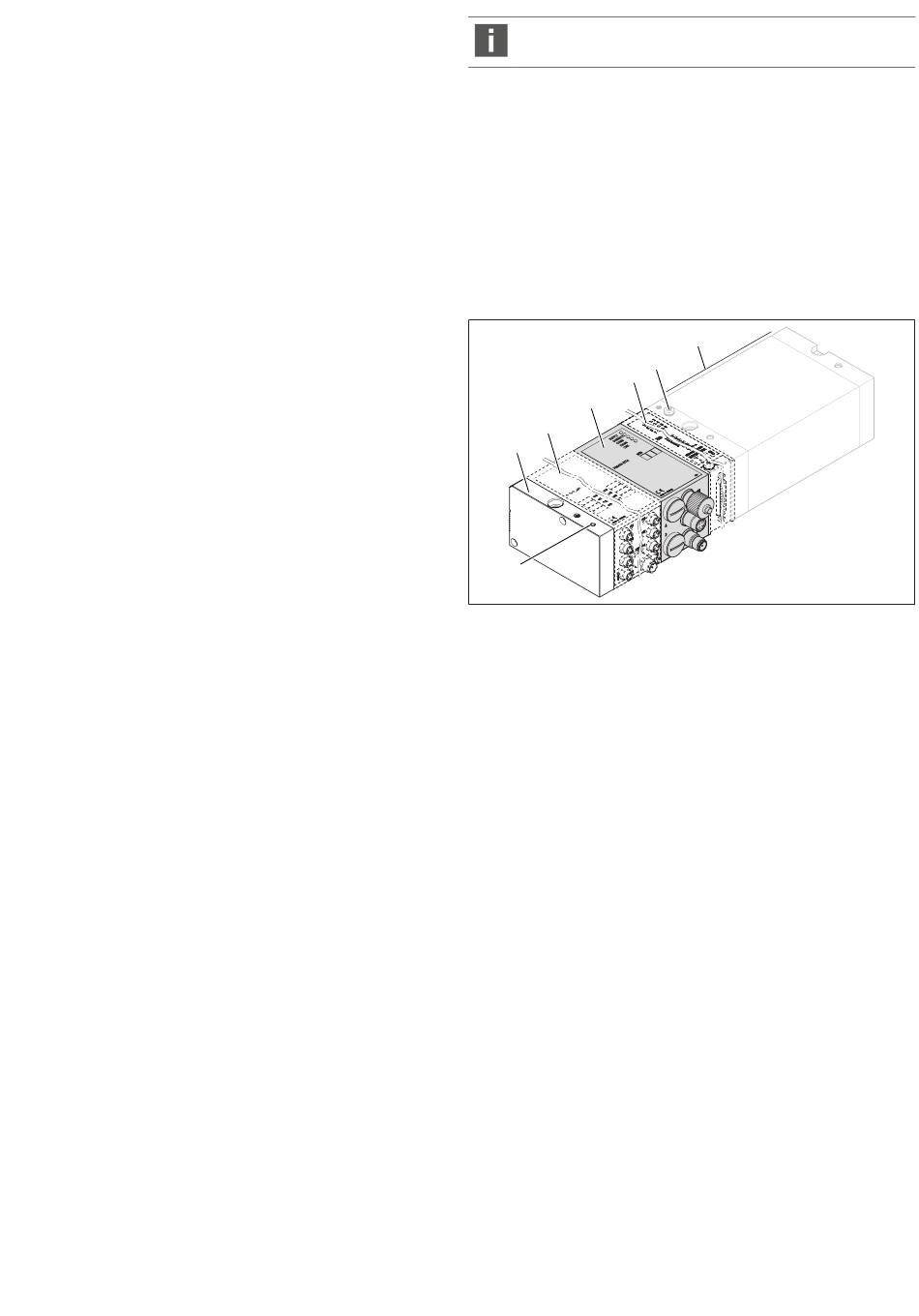

Bild 1: Apparatöversikt fältbussnod med I/O-moduler och ventilramp
(exempelkonfiguration)
1 Ändplatta vänster
3 Fältbussnod, Typ B-Design
5 FE-anslutning
7 Alternativ FE-anslutning genom
omplacering av skruven (5)
Vid utgångs- eller ingångsmoduler kan maximalt 6 moduler anslutas i valfria
kombinationer (t.ex. 3 ingångs- och 3 utgångsmoduler).
Modulutbyggnad B-Design Standalone och ventilrampen har varsin egen
bruksanvisning.
För moduluppbyggnad B-Design Standalone kan upp till 3 moduler
(modulutbyggnad) integreras i valfria kombinationer.
6
5
2 Utgångsmodul eller ingångsmodul
4 Funktionsmodul B-design
6 Ventilramp
