7.2.1 Konfigurera bussystem
EtherNet/IP™ står för "Ethernet Industrial Protocol". Det är ett öppet bussystem
som bygger på standarden IEEE 802.3 och som stöder den mycket spridda TCP/
IP-protokollfamiljen. Till följd av detta omfattas det också av de krav och
inskränkningar som gäller för tilldelning av IP-adresser (RFC: 791 INTERNET
PROTOCOL; DARPA INTERNET PROGRAM PROTOCOL SPECIFICATION september
1981). För att kringgå problemen med en statisk IP-adress från fabriken har
adresstilldelningen som standard ställts in med DHCP-protokoll.
Med motsvarande verktyg kan sedan en dynamisk eller statisk IP-adress tilldelas.
Innan man börjar med konfigurationen av bussystemet ska man kontrollera med
nätverksadministratören hur nätverket ska konfigureras. Ta reda på värdena för
Subnet Mask, Gateway, Primary DNS, Secondary DNS och Domain Name.
För att konfigurera bussystemet:
1. Starta programmet BOOTP/DHCP Server.
Vid den första starten måste nätverksinställningarna anpassas (steg 2 till 4).
2. Klicka på "Tools" > "Network Settings" i menyraden.
3. Ange värdena för "Subnet Mask", "Gateway", "Primary DNS",
"Secondary DNS" och "Domain Name".
4. Klicka på "OK".

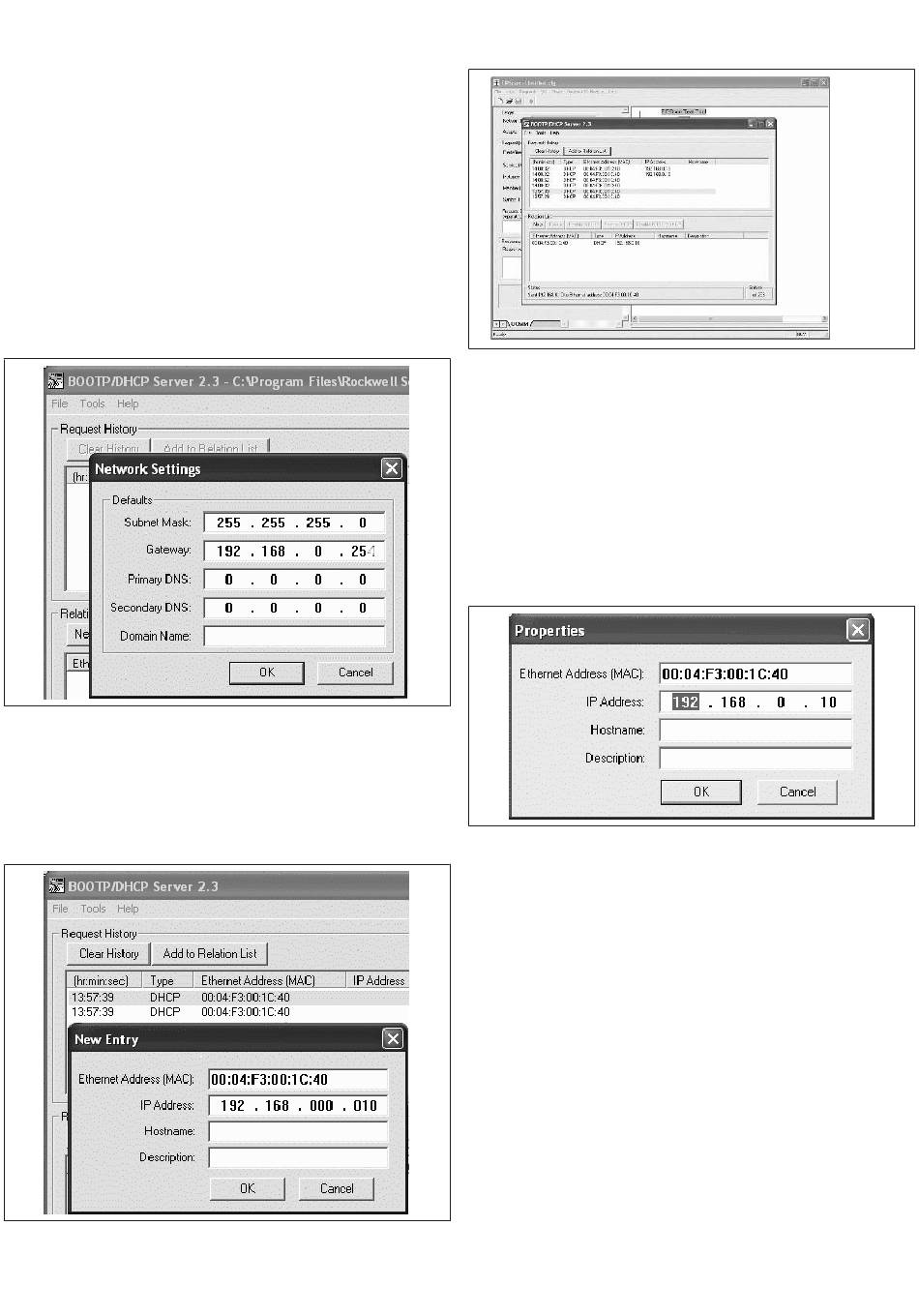

Bild 12: Dialogruta BOOTP/DHCP Server, Network Settings
Fältbussnoden skickar en DHCP-förfrågan med sin individuella maskinvaruadress
(MAC-adress). I fönstret "Request History" kommer en rad upp. Exempel:
"13:57:39 DHCP 00:04:F3:00:1C:40"
1. Klicka på denna rad med höger musknapp.
2. Klicka på "Add to Relation List".
Fönstret "New Entry" visas.
3. Skriv in IP-adressen och bekräfta med "OK".
Bild 13: Dialogruta BOOTP/DHCP Server, New Entry
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
IP-adressen överförs till Relation List och skickas vid nästa förfrågan till den
aktuella modulen. I fönstret "Request History" kommer en rad upp. Exempel
"14:00:32 DHCP 00:04:F3:00:1C:40 192.168.0.10".
Bild 14: Dialogruta BOOTP/DHCP Server, Relation List
7.2.2 Spara adresslista
För att man inte ska behöva tilldela de enskilda deltagarna en IP-adress manuellt
vid varje programstart, kan man spara listan med "File" > "Save As".
Efter nästa programstart kan man ladda upp listan med "File" > "Open".
7.2.3 Ändra IP-adress
Den tilldelade IP-adressen kan ändras när som helst
1. Klicka på modulen i "Relation list" med höger musknapp.
2. Klicka på "Properties".
3. Ange en ny IP-adress och klicka på "OK".
Efter nästa Power-Reset överförs den nya IP-adressen.
Bild 15: Dialogruta BOOTP/DHCP Server Properties
7.2.4 Dynamisk eller statisk IP-adress
Genom att klicka på knappen "Disable BOOTP/DHCP" kan man ändra den
tilldelade modulen till en statisk IP-adress. Vid nästa systemstart behövs därmed
inte längre någon BOOTP/DHCP-server för denna apparat.
Genom att klicka på knappen "Enable DHCP" kan man återaktivera den
automatiska adresstilldelningen, om modulen är införd i Relation List och har
markerats med musen.
7.3 EIP
7.3.1 Konfigurera fältbussmodulen
För att styrsystemet ska kunna aktivera fältbussnoden, måste den först
konfigureras.
Nedan beskrivs konfigurationen för en Logix5000 som exempel.
1. Starta programmet RSLogix5000 och det aktuella projektet.
Som anslutningsstatus måste "Offline" väljas i menyn.
2. Öppna beteckningen "I/O Configuration" i trädstrukturen och klicka med
högra musknappen på grenen "Ethernet".
3. Välj "New Module".
4. Klicka på "Ethernet-Module - Generic Ethernet Module" och bekräfta med
"OK".
85
