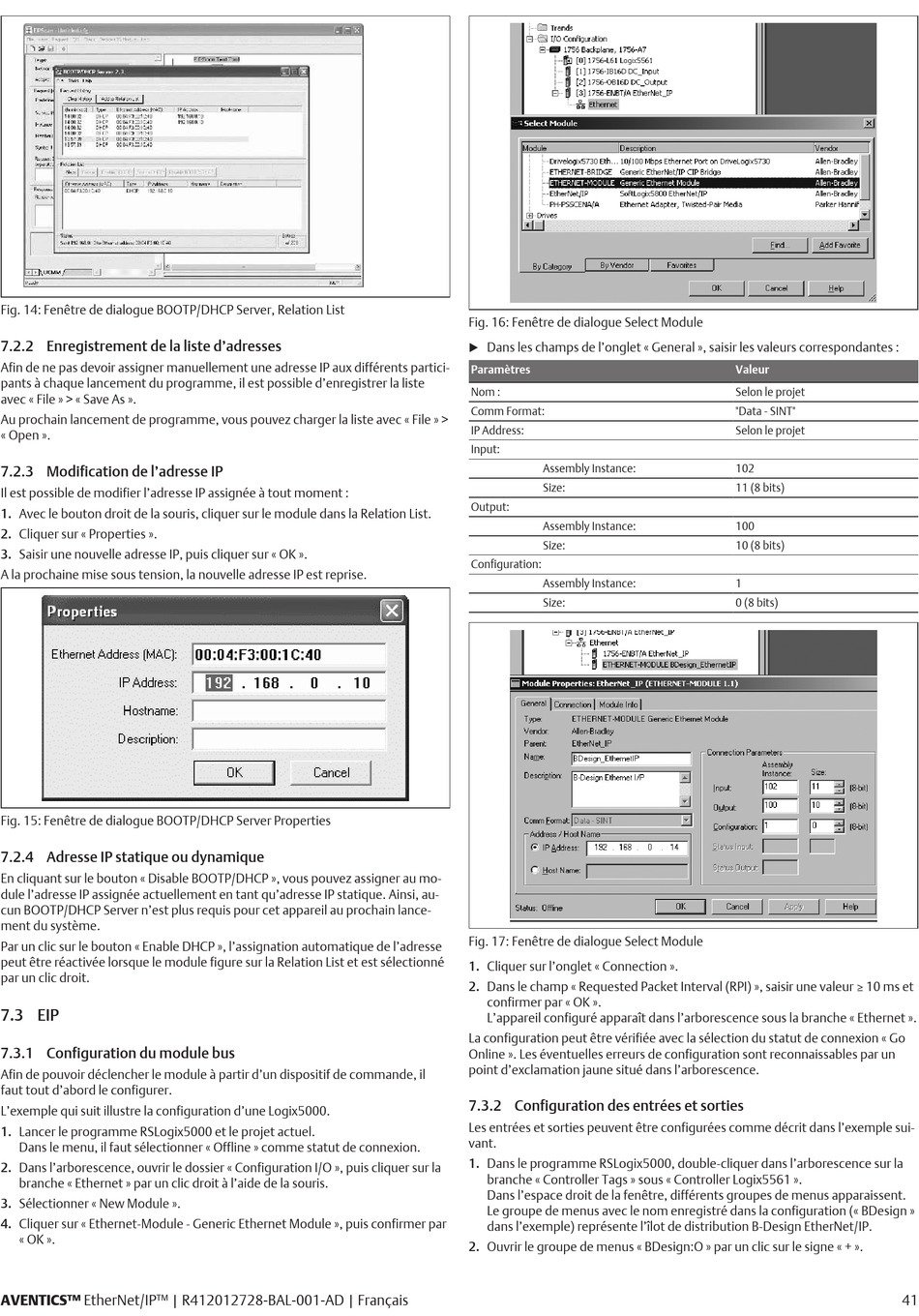

Fig. 14: Fenêtre de dialogue BOOTP/DHCP Server, Relation List

7.2.2 Enregistrement de la liste d'adresses

Afin de ne pas devoir assigner manuellement une adresse IP aux différents partici-
pants à chaque lancement du programme, il est possible d'enregistrer la liste
avec « File » > « Save As ».
Au prochain lancement de programme, vous pouvez charger la liste avec « File » >
« Open ».
7.2.3 Modification de l'adresse IP
Il est possible de modifier l'adresse IP assignée à tout moment :
1. Avec le bouton droit de la souris, cliquer sur le module dans la Relation List.
2. Cliquer sur « Properties ».
3. Saisir une nouvelle adresse IP, puis cliquer sur « OK ».
A la prochaine mise sous tension, la nouvelle adresse IP est reprise.
Fig. 15: Fenêtre de dialogue BOOTP/DHCP Server Properties

7.2.4 Adresse IP statique ou dynamique

En cliquant sur le bouton « Disable BOOTP/DHCP », vous pouvez assigner au mo-
dule l'adresse IP assignée actuellement en tant qu'adresse IP statique. Ainsi, au-
cun BOOTP/DHCP Server n'est plus requis pour cet appareil au prochain lance-
ment du système.
Par un clic sur le bouton « Enable DHCP », l'assignation automatique de l'adresse
peut être réactivée lorsque le module figure sur la Relation List et est sélectionné
par un clic droit.

7.3 EIP

7.3.1 Configuration du module bus

Afin de pouvoir déclencher le module à partir d'un dispositif de commande, il
faut tout d'abord le configurer.
L'exemple qui suit illustre la configuration d'une Logix5000.
1. Lancer le programme RSLogix5000 et le projet actuel.
Dans le menu, il faut sélectionner « Offline » comme statut de connexion.
2. Dans l'arborescence, ouvrir le dossier « Configuration I/O », puis cliquer sur la
branche « Ethernet » par un clic droit à l'aide de la souris.
3. Sélectionner « New Module ».
4. Cliquer sur « Ethernet-Module - Generic Ethernet Module », puis confirmer par
« OK ».
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Français
Fig. 16: Fenêtre de dialogue Select Module
Dans les champs de l'onglet « General », saisir les valeurs correspondantes :
u
Paramètres
Nom :
Comm Format:
IP Address:
Input:
Assembly Instance:
Size:
Output:
Assembly Instance:
Size:
Configuration:
Assembly Instance:
Size:
Fig. 17: Fenêtre de dialogue Select Module
1. Cliquer sur l'onglet « Connection ».
2. Dans le champ « Requested Packet Interval (RPI) », saisir une valeur ≥ 10 ms et
confirmer par « OK ».
L'appareil configuré apparaît dans l'arborescence sous la branche « Ethernet ».
La configuration peut être vérifiée avec la sélection du statut de connexion « Go
Online ». Les éventuelles erreurs de configuration sont reconnaissables par un
point d'exclamation jaune situé dans l'arborescence.
7.3.2 Configuration des entrées et sorties
Les entrées et sorties peuvent être configurées comme décrit dans l'exemple sui-
vant.
1. Dans le programme RSLogix5000, double-cliquer dans l'arborescence sur la
branche « Controller Tags » sous « Controller Logix5561 ».
Dans l'espace droit de la fenêtre, différents groupes de menus apparaissent.
Le groupe de menus avec le nom enregistré dans la configuration (« BDesign »
dans l'exemple) représente l'îlot de distribution B-Design EtherNet/IP.
2. Ouvrir le groupe de menus « BDesign:O » par un clic sur le signe « + ».
Valeur
Selon le projet
"Data - SINT"
Selon le projet
102
11 (8 bits)
100
10 (8 bits)
1
0 (8 bits)
