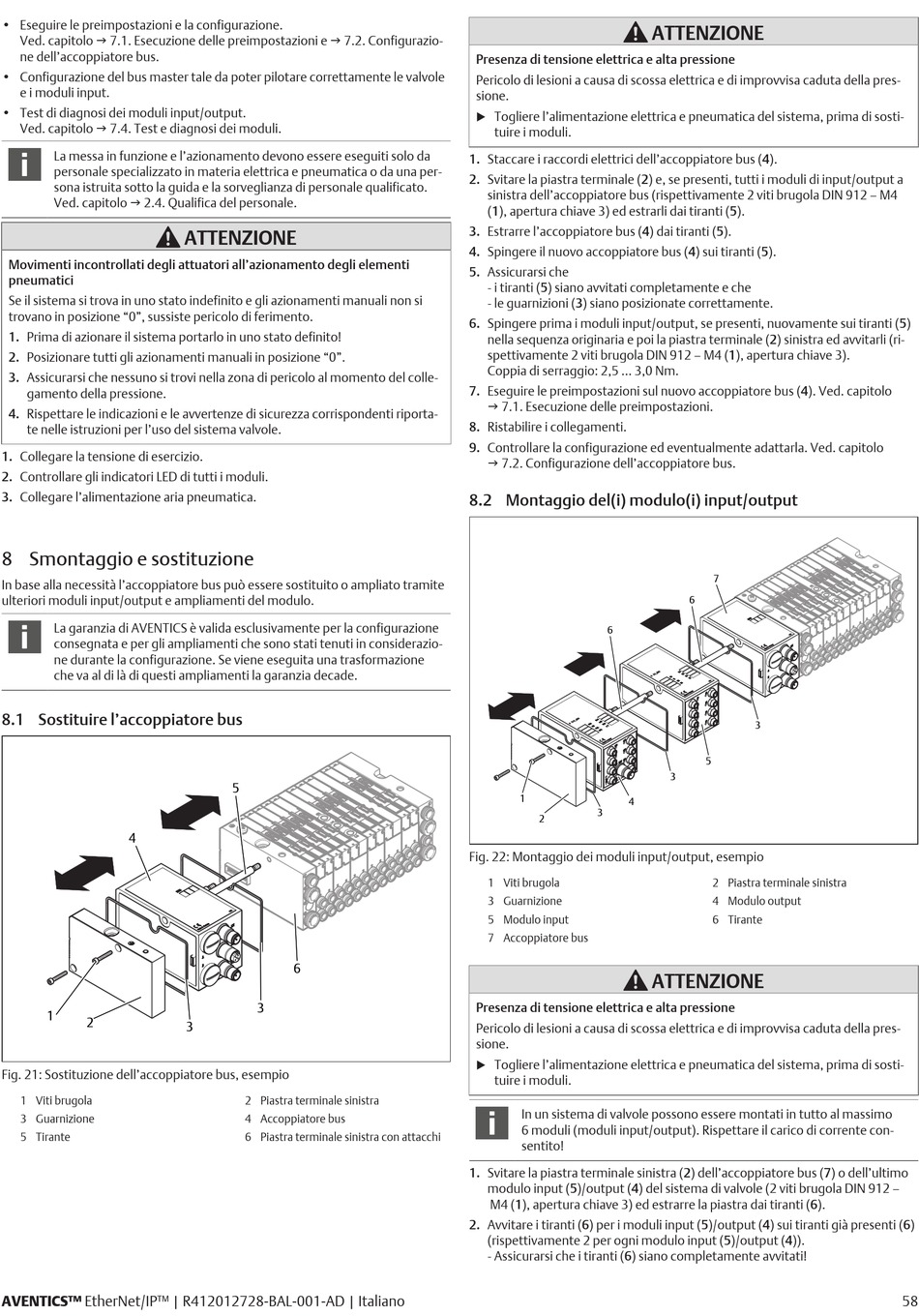

• Eseguire le preimpostazioni e la configurazione.
Ved. capitolo g 7.1. Esecuzione delle preimpostazioni e g 7.2. Configurazio-
ne dell'accoppiatore bus.
• Configurazione del bus master tale da poter pilotare correttamente le valvole
e i moduli input.
• Test di diagnosi dei moduli input/output.
Ved. capitolo g 7.4. Test e diagnosi dei moduli.
La messa in funzione e l'azionamento devono essere eseguiti solo da
personale specializzato in materia elettrica e pneumatica o da una per-
sona istruita sotto la guida e la sorveglianza di personale qualificato.
Ved. capitolo g 2.4. Qualifica del personale.
Movimenti incontrollati degli attuatori all'azionamento degli elementi
pneumatici
Se il sistema si trova in uno stato indefinito e gli azionamenti manuali non si
trovano in posizione "0", sussiste pericolo di ferimento.
1. Prima di azionare il sistema portarlo in uno stato definito!
2. Posizionare tutti gli azionamenti manuali in posizione "0".
3. Assicurarsi che nessuno si trovi nella zona di pericolo al momento del colle-
gamento della pressione.
4. Rispettare le indicazioni e le avvertenze di sicurezza corrispondenti riporta-
te nelle istruzioni per l'uso del sistema valvole.
1. Collegare la tensione di esercizio.
2. Controllare gli indicatori LED di tutti i moduli.
3. Collegare l'alimentazione aria pneumatica.

8 Smontaggio e sostituzione

In base alla necessità l'accoppiatore bus può essere sostituito o ampliato tramite
ulteriori moduli input/output e ampliamenti del modulo.
La garanzia di AVENTICS è valida esclusivamente per la configurazione
consegnata e per gli ampliamenti che sono stati tenuti in considerazio-
ne durante la configurazione. Se viene eseguita una trasformazione
che va al di là di questi ampliamenti la garanzia decade.

8.1 Sostituire l'accoppiatore bus

4
1
2
Fig. 21: Sostituzione dell'accoppiatore bus, esempio
1 Viti brugola
3 Guarnizione
5 Tirante
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Italiano
ATTENZIONE
5
6
3
3
2 Piastra terminale sinistra
4 Accoppiatore bus
6 Piastra terminale sinistra con attacchi
Presenza di tensione elettrica e alta pressione
Pericolo di lesioni a causa di scossa elettrica e di improvvisa caduta della pres-
sione.
Togliere l'alimentazione elettrica e pneumatica del sistema, prima di sosti-
u
tuire i moduli.
1. Staccare i raccordi elettrici dell'accoppiatore bus (4).
2. Svitare la piastra terminale (2) e, se presenti, tutti i moduli di input/output a
sinistra dell'accoppiatore bus (rispettivamente 2 viti brugola DIN 912 – M4
(1), apertura chiave 3) ed estrarli dai tiranti (5).
3. Estrarre l'accoppiatore bus (4) dai tiranti (5).
4. Spingere il nuovo accoppiatore bus (4) sui tiranti (5).
5. Assicurarsi che
- i tiranti (5) siano avvitati completamente e che
- le guarnizioni (3) siano posizionate correttamente.
6. Spingere prima i moduli input/output, se presenti, nuovamente sui tiranti (5)
nella sequenza originaria e poi la piastra terminale (2) sinistra ed avvitarli (ri-
spettivamente 2 viti brugola DIN 912 – M4 (1), apertura chiave 3).
Coppia di serraggio: 2,5 ... 3,0 Nm.
7. Eseguire le preimpostazioni sul nuovo accoppiatore bus (4). Ved. capitolo
g 7.1. Esecuzione delle preimpostazioni.
8. Ristabilire i collegamenti.
9. Controllare la configurazione ed eventualmente adattarla. Ved. capitolo
g 7.2. Configurazione dell'accoppiatore bus.

8.2 Montaggio del(i) modulo(i) input/output

6
1
4
3
2
Fig. 22: Montaggio dei moduli input/output, esempio
1 Viti brugola
3 Guarnizione
5 Modulo input
7 Accoppiatore bus
Presenza di tensione elettrica e alta pressione
Pericolo di lesioni a causa di scossa elettrica e di improvvisa caduta della pres-
sione.
Togliere l'alimentazione elettrica e pneumatica del sistema, prima di sosti-
u
tuire i moduli.
In un sistema di valvole possono essere montati in tutto al massimo
6 moduli (moduli input/output). Rispettare il carico di corrente con-
sentito!
1. Svitare la piastra terminale sinistra (2) dell'accoppiatore bus (7) o dell'ultimo
modulo input (5)/output (4) del sistema di valvole (2 viti brugola DIN 912 –
M4 (1), apertura chiave 3) ed estrarre la piastra dai tiranti (6).
2. Avvitare i tiranti (6) per i moduli input (5)/output (4) sui tiranti già presenti (6)
(rispettivamente 2 per ogni modulo input (5)/output (4)).
- Assicurarsi che i tiranti (6) siano completamente avvitati!
ATTENZIONE
7
6
3
5
3
2 Piastra terminale sinistra
4 Modulo output
6 Tirante
ATTENZIONE
