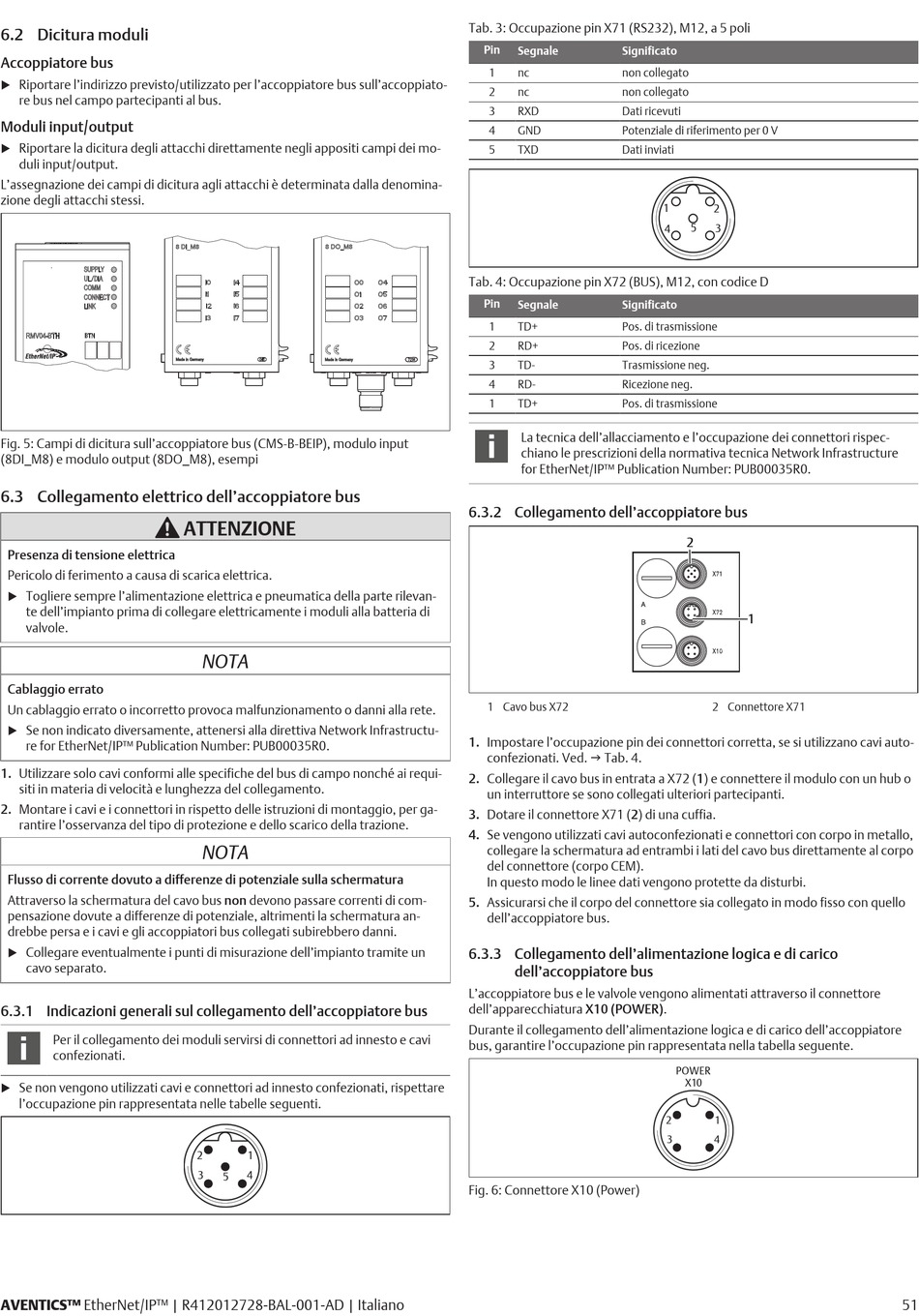

6.2 Dicitura moduli

Accoppiatore bus
Riportare l'indirizzo previsto/utilizzato per l'accoppiatore bus sull'accoppiato-
u
re bus nel campo partecipanti al bus.
Moduli input/output
Riportare la dicitura degli attacchi direttamente negli appositi campi dei mo-
u
duli input/output.
L'assegnazione dei campi di dicitura agli attacchi è determinata dalla denomina-
zione degli attacchi stessi.
Fig. 5: Campi di dicitura sull'accoppiatore bus (CMS-B-BEIP), modulo input
(8DI_M8) e modulo output (8DO_M8), esempi

6.3 Collegamento elettrico dell'accoppiatore bus

Presenza di tensione elettrica
Pericolo di ferimento a causa di scarica elettrica.
Togliere sempre l'alimentazione elettrica e pneumatica della parte rilevan-
u
te dell'impianto prima di collegare elettricamente i moduli alla batteria di
valvole.
Cablaggio errato
Un cablaggio errato o incorretto provoca malfunzionamento o danni alla rete.
Se non indicato diversamente, attenersi alla direttiva Network Infrastructu-
u
re for EtherNet/IP™ Publication Number: PUB00035R0.
1. Utilizzare solo cavi conformi alle specifiche del bus di campo nonché ai requi-
siti in materia di velocità e lunghezza del collegamento.
2. Montare i cavi e i connettori in rispetto delle istruzioni di montaggio, per ga-
rantire l'osservanza del tipo di protezione e dello scarico della trazione.
Flusso di corrente dovuto a differenze di potenziale sulla schermatura
Attraverso la schermatura del cavo bus non devono passare correnti di com-
pensazione dovute a differenze di potenziale, altrimenti la schermatura an-
drebbe persa e i cavi e gli accoppiatori bus collegati subirebbero danni.
Collegare eventualmente i punti di misurazione dell'impianto tramite un
u
cavo separato.

6.3.1 Indicazioni generali sul collegamento dell'accoppiatore bus

Per il collegamento dei moduli servirsi di connettori ad innesto e cavi
confezionati.
Se non vengono utilizzati cavi e connettori ad innesto confezionati, rispettare
u
l'occupazione pin rappresentata nelle tabelle seguenti.
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Italiano
ATTENZIONE
NOTA
NOTA
2 1
3 4
5
Tab. 3: Occupazione pin X71 (RS232), M12, a 5 poli
Pin
Segnale Significato
1 nc non collegato
2 nc non collegato
3 RXD Dati ricevuti
4 GND Potenziale di riferimento per 0 V
5 TXD Dati inviati
Tab. 4: Occupazione pin X72 (BUS), M12, con codice D
Pin
Segnale Significato
1 TD+ Pos. di trasmissione
2 RD+ Pos. di ricezione
3 TD- Trasmissione neg.
4 RD- Ricezione neg.
1 TD+ Pos. di trasmissione
La tecnica dell'allacciamento e l'occupazione dei connettori rispec-
chiano le prescrizioni della normativa tecnica Network Infrastructure
for EtherNet/IP™ Publication Number: PUB00035R0.

6.3.2 Collegamento dell'accoppiatore bus

1 Cavo bus X72
1. Impostare l'occupazione pin dei connettori corretta, se si utilizzano cavi auto-
confezionati. Ved. g Tab. 4.
2. Collegare il cavo bus in entrata a X72 (1) e connettere il modulo con un hub o
un interruttore se sono collegati ulteriori partecipanti.
3. Dotare il connettore X71 (2) di una cuffia.
4. Se vengono utilizzati cavi autoconfezionati e connettori con corpo in metallo,
collegare la schermatura ad entrambi i lati del cavo bus direttamente al corpo
del connettore (corpo CEM).
In questo modo le linee dati vengono protette da disturbi.
5. Assicurarsi che il corpo del connettore sia collegato in modo fisso con quello
dell'accoppiatore bus.
6.3.3 Collegamento dell'alimentazione logica e di carico
dell'accoppiatore bus
L'accoppiatore bus e le valvole vengono alimentati attraverso il connettore
dell'apparecchiatura X10 (POWER).
Durante il collegamento dell'alimentazione logica e di carico dell'accoppiatore
bus, garantire l'occupazione pin rappresentata nella tabella seguente.
Fig. 6: Connettore X10 (Power)
1
2
5
4 3
2
1
2 Connettore X71
POWER
X10
2 1
3 4
