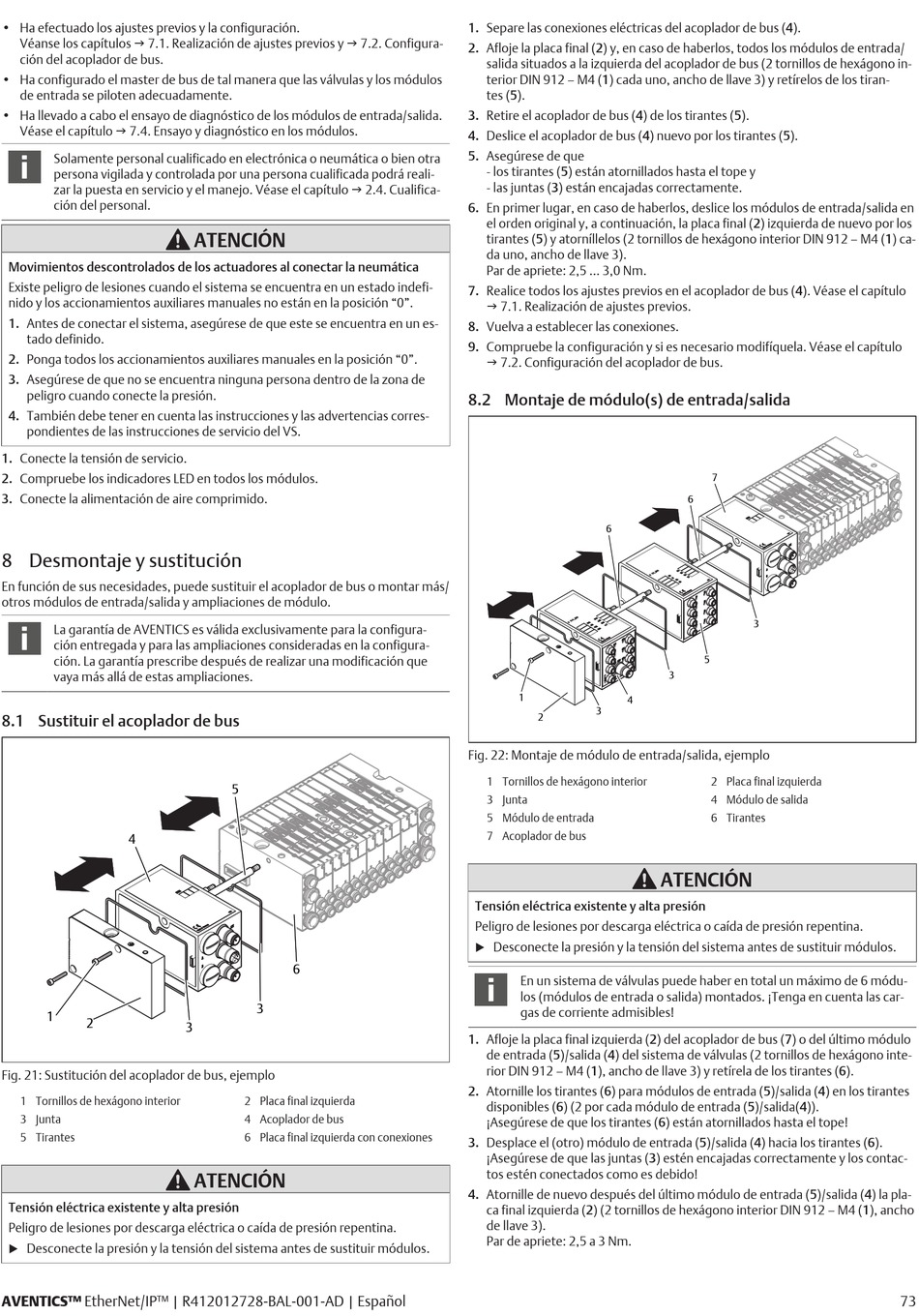

• Ha efectuado los ajustes previos y la configuración.
Véanse los capítulos g 7.1. Realización de ajustes previos y g 7.2. Configura-
ción del acoplador de bus.
• Ha configurado el master de bus de tal manera que las válvulas y los módulos
de entrada se piloten adecuadamente.
• Ha llevado a cabo el ensayo de diagnóstico de los módulos de entrada/salida.
Véase el capítulo g 7.4. Ensayo y diagnóstico en los módulos.
Solamente personal cualificado en electrónica o neumática o bien otra
persona vigilada y controlada por una persona cualificada podrá reali-
zar la puesta en servicio y el manejo. Véase el capítulo g 2.4. Cualifica-
ción del personal.
Movimientos descontrolados de los actuadores al conectar la neumática
Existe peligro de lesiones cuando el sistema se encuentra en un estado indefi-
nido y los accionamientos auxiliares manuales no están en la posición "0".
1. Antes de conectar el sistema, asegúrese de que este se encuentra en un es-
tado definido.
2. Ponga todos los accionamientos auxiliares manuales en la posición "0".
3. Asegúrese de que no se encuentra ninguna persona dentro de la zona de
peligro cuando conecte la presión.
4. También debe tener en cuenta las instrucciones y las advertencias corres-
pondientes de las instrucciones de servicio del VS.
1. Conecte la tensión de servicio.
2. Compruebe los indicadores LED en todos los módulos.
3. Conecte la alimentación de aire comprimido.
8 Desmontaje y sustitución
En función de sus necesidades, puede sustituir el acoplador de bus o montar más/
otros módulos de entrada/salida y ampliaciones de módulo.
La garantía de AVENTICS es válida exclusivamente para la configura-
ción entregada y para las ampliaciones consideradas en la configura-
ción. La garantía prescribe después de realizar una modificación que
vaya más allá de estas ampliaciones.

8.1 Sustituir el acoplador de bus

4
1
2
Fig. 21: Sustitución del acoplador de bus, ejemplo
1 Tornillos de hexágono interior
3 Junta
5 Tirantes
Tensión eléctrica existente y alta presión
Peligro de lesiones por descarga eléctrica o caída de presión repentina.
Desconecte la presión y la tensión del sistema antes de sustituir módulos.
u
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
ATENCIÓN
5
6
3
3
2 Placa final izquierda
4 Acoplador de bus
6 Placa final izquierda con conexiones
ATENCIÓN
1. Separe las conexiones eléctricas del acoplador de bus (4).
2. Afloje la placa final (2) y, en caso de haberlos, todos los módulos de entrada/
salida situados a la izquierda del acoplador de bus (2 tornillos de hexágono in-
terior DIN 912 – M4 (1) cada uno, ancho de llave 3) y retírelos de los tiran-
tes (5).
3. Retire el acoplador de bus (4) de los tirantes (5).
4. Deslice el acoplador de bus (4) nuevo por los tirantes (5).
5. Asegúrese de que
- los tirantes (5) están atornillados hasta el tope y
- las juntas (3) están encajadas correctamente.
6. En primer lugar, en caso de haberlos, deslice los módulos de entrada/salida en
el orden original y, a continuación, la placa final (2) izquierda de nuevo por los
tirantes (5) y atorníllelos (2 tornillos de hexágono interior DIN 912 – M4 (1) ca-
da uno, ancho de llave 3).
Par de apriete: 2,5 ... 3,0 Nm.
7. Realice todos los ajustes previos en el acoplador de bus (4). Véase el capítulo
g 7.1. Realización de ajustes previos.
8. Vuelva a establecer las conexiones.
9. Compruebe la configuración y si es necesario modifíquela. Véase el capítulo
g 7.2. Configuración del acoplador de bus.
8.2 Montaje de módulo(s) de entrada/salida
6
1
4
3
2
Fig. 22: Montaje de módulo de entrada/salida, ejemplo
1 Tornillos de hexágono interior
3 Junta
5 Módulo de entrada
7 Acoplador de bus
Tensión eléctrica existente y alta presión
Peligro de lesiones por descarga eléctrica o caída de presión repentina.
Desconecte la presión y la tensión del sistema antes de sustituir módulos.
u
En un sistema de válvulas puede haber en total un máximo de 6 módu-
los (módulos de entrada o salida) montados. ¡Tenga en cuenta las car-
gas de corriente admisibles!
1. Afloje la placa final izquierda (2) del acoplador de bus (7) o del último módulo
de entrada (5)/salida (4) del sistema de válvulas (2 tornillos de hexágono inte-
rior DIN 912 – M4 (1), ancho de llave 3) y retírela de los tirantes (6).
2. Atornille los tirantes (6) para módulos de entrada (5)/salida (4) en los tirantes
disponibles (6) (2 por cada módulo de entrada (5)/salida(4)).
¡Asegúrese de que los tirantes (6) están atornillados hasta el tope!
3. Desplace el (otro) módulo de entrada (5)/salida (4) hacia los tirantes (6).
¡Asegúrese de que las juntas (3) estén encajadas correctamente y los contac-
tos estén conectados como es debido!
4. Atornille de nuevo después del último módulo de entrada (5)/salida (4) la pla-
ca final izquierda (2) (2 tornillos de hexágono interior DIN 912 – M4 (1), ancho
de llave 3).
Par de apriete: 2,5 a 3 Nm.
7
6
3
5
3
2 Placa final izquierda
4 Módulo de salida
6 Tirantes
ATENCIÓN
73
