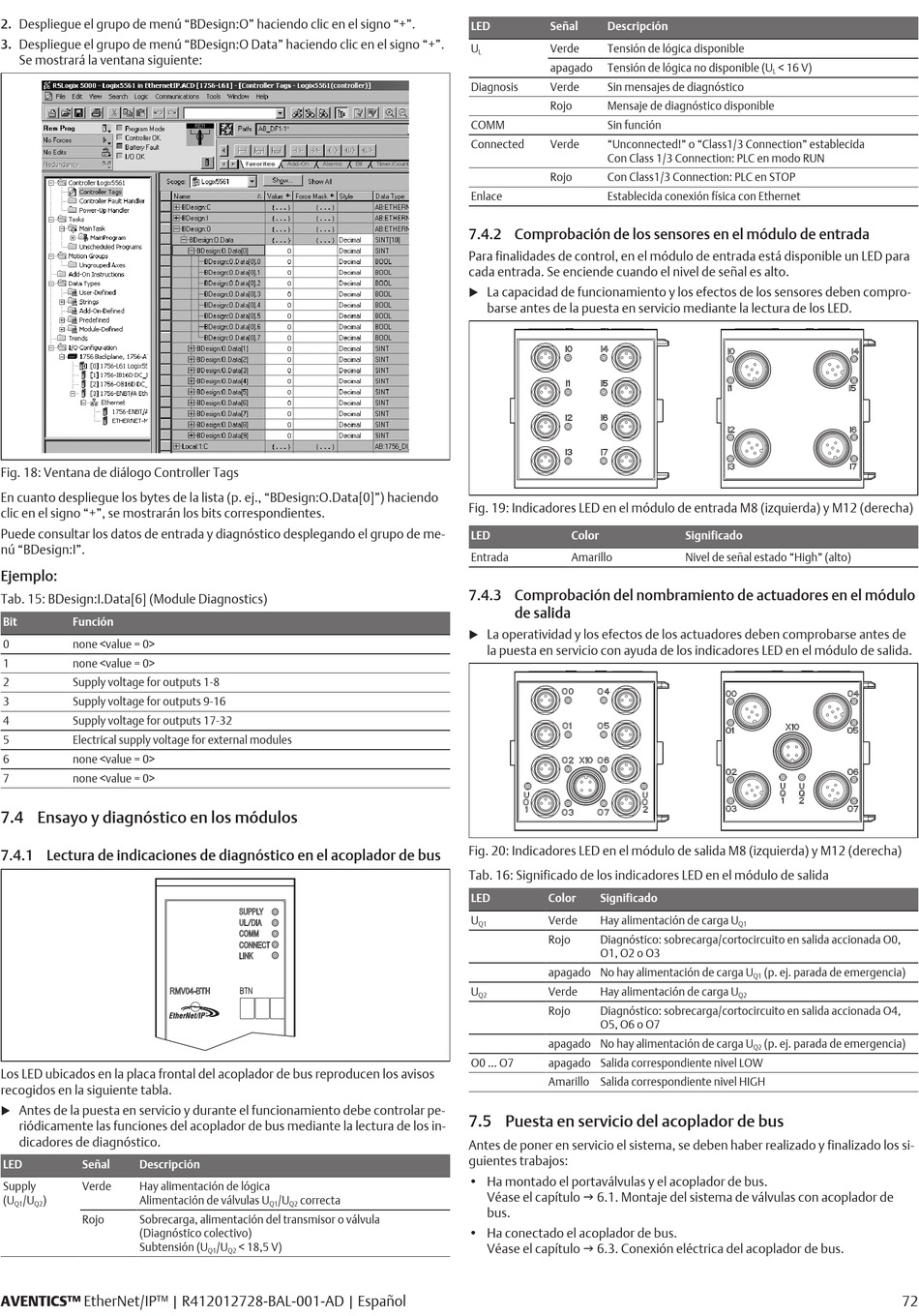

2. Despliegue el grupo de menú "BDesign:O" haciendo clic en el signo "+".
3. Despliegue el grupo de menú "BDesign:O Data" haciendo clic en el signo "+".
Se mostrará la ventana siguiente:
Fig. 18: Ventana de diálogo Controller Tags
En cuanto despliegue los bytes de la lista (p. ej., "BDesign:O.Data[0]") haciendo
clic en el signo "+", se mostrarán los bits correspondientes.
Puede consultar los datos de entrada y diagnóstico desplegando el grupo de me-
nú "BDesign:I".
Ejemplo:
Tab. 15: BDesign:I.Data[6] (Module Diagnostics)
Bit Función
0 none <value = 0>
1 none <value = 0>
2 Supply voltage for outputs 1-8
3 Supply voltage for outputs 9-16
4 Supply voltage for outputs 17-32
5 Electrical supply voltage for external modules
6 none <value = 0>
7 none <value = 0>
7.4 Ensayo y diagnóstico en los módulos
7.4.1 Lectura de indicaciones de diagnóstico en el acoplador de bus
Los LED ubicados en la placa frontal del acoplador de bus reproducen los avisos
recogidos en la siguiente tabla.
Antes de la puesta en servicio y durante el funcionamiento debe controlar pe-
u
riódicamente las funciones del acoplador de bus mediante la lectura de los in-
dicadores de diagnóstico.
LED Señal Descripción
Supply Verde Hay alimentación de lógica
(U /U ) Alimentación de válvulas U
Q1 Q2
Rojo Sobrecarga, alimentación del transmisor o válvula
(Diagnóstico colectivo)
Subtensión (U
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
/U correcta
Q1 Q2
/U < 18,5 V)
Q1 Q2
LED Señal Descripción
U Verde Tensión de lógica disponible
L
apagado Tensión de lógica no disponible (U
Diagnosis Verde Sin mensajes de diagnóstico
Rojo Mensaje de diagnóstico disponible
COMM Sin función
Connected Verde "Unconnected!" o "Class1/3 Connection" establecida
Con Class 1/3 Connection: PLC en modo RUN
Rojo Con Class1/3 Connection: PLC en STOP
Enlace Establecida conexión física con Ethernet
7.4.2 Comprobación de los sensores en el módulo de entrada
Para finalidades de control, en el módulo de entrada está disponible un LED para
cada entrada. Se enciende cuando el nivel de señal es alto.
La capacidad de funcionamiento y los efectos de los sensores deben compro-
u
barse antes de la puesta en servicio mediante la lectura de los LED.
Fig. 19: Indicadores LED en el módulo de entrada M8 (izquierda) y M12 (derecha)
LED Color
Entrada Amarillo
7.4.3 Comprobación del nombramiento de actuadores en el módulo
de salida
La operatividad y los efectos de los actuadores deben comprobarse antes de
u
la puesta en servicio con ayuda de los indicadores LED en el módulo de salida.
Fig. 20: Indicadores LED en el módulo de salida M8 (izquierda) y M12 (derecha)
Tab. 16: Significado de los indicadores LED en el módulo de salida
LED Color Significado
U Verde Hay alimentación de carga U
Q1
Rojo Diagnóstico: sobrecarga/cortocircuito en salida accionada O0,
O1, O2 o O3
apagado No hay alimentación de carga U
U Verde Hay alimentación de carga U
Q2
Rojo Diagnóstico: sobrecarga/cortocircuito en salida accionada O4,
O5, O6 o O7
apagado No hay alimentación de carga U
O0 ... O7 apagado Salida correspondiente nivel LOW
Amarillo Salida correspondiente nivel HIGH

7.5 Puesta en servicio del acoplador de bus

Antes de poner en servicio el sistema, se deben haber realizado y finalizado los si-
guientes trabajos:
• Ha montado el portaválvulas y el acoplador de bus.
Véase el capítulo g 6.1. Montaje del sistema de válvulas con acoplador de
bus.
• Ha conectado el acoplador de bus.
Véase el capítulo g 6.3. Conexión eléctrica del acoplador de bus.
< 16 V)
L
Significado
Nivel de señal estado "High" (alto)
Q1
(p. ej. parada de emergencia)
Q1
Q2
(p. ej. parada de emergencia)
Q2
