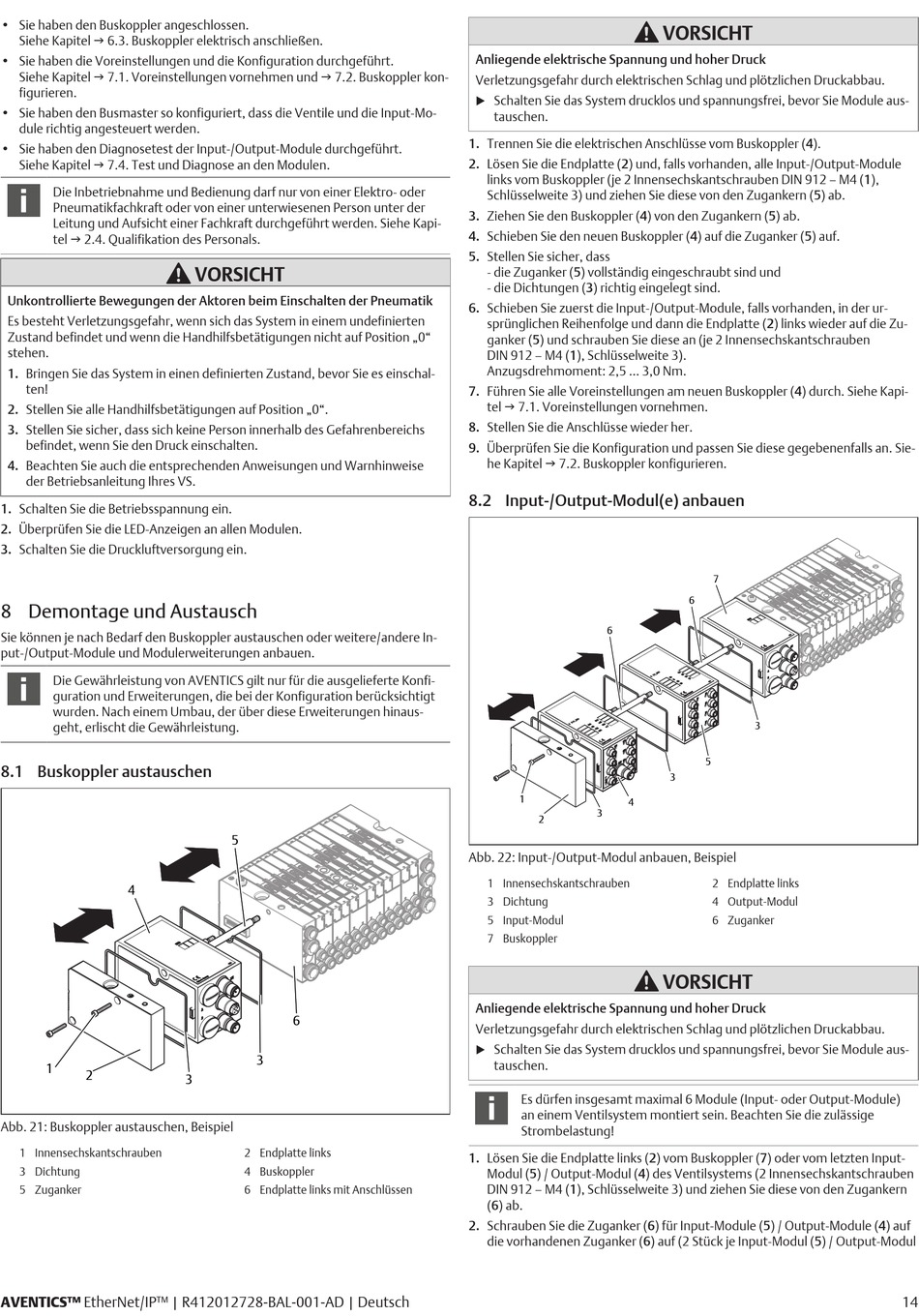

• Sie haben den Buskoppler angeschlossen.
Siehe Kapitel g 6.3. Buskoppler elektrisch anschließen.
• Sie haben die Voreinstellungen und die Konfiguration durchgeführt.
Siehe Kapitel g 7.1. Voreinstellungen vornehmen und g 7.2. Buskoppler kon-
figurieren.
• Sie haben den Busmaster so konfiguriert, dass die Ventile und die Input-Mo-
dule richtig angesteuert werden.
• Sie haben den Diagnosetest der Input-/Output-Module durchgeführt.
Siehe Kapitel g 7.4. Test und Diagnose an den Modulen.
Die Inbetriebnahme und Bedienung darf nur von einer Elektro- oder
Pneumatikfachkraft oder von einer unterwiesenen Person unter der
Leitung und Aufsicht einer Fachkraft durchgeführt werden. Siehe Kapi-
tel g 2.4. Qualifikation des Personals.
Unkontrollierte Bewegungen der Aktoren beim Einschalten der Pneumatik
Es besteht Verletzungsgefahr, wenn sich das System in einem undefinierten
Zustand befindet und wenn die Handhilfsbetätigungen nicht auf Position „0"
stehen.
1. Bringen Sie das System in einen definierten Zustand, bevor Sie es einschal-
ten!
2. Stellen Sie alle Handhilfsbetätigungen auf Position „0".
3. Stellen Sie sicher, dass sich keine Person innerhalb des Gefahrenbereichs
befindet, wenn Sie den Druck einschalten.
4. Beachten Sie auch die entsprechenden Anweisungen und Warnhinweise
der Betriebsanleitung Ihres VS.
1. Schalten Sie die Betriebsspannung ein.
2. Überprüfen Sie die LED-Anzeigen an allen Modulen.
3. Schalten Sie die Druckluftversorgung ein.
8 Demontage und Austausch
Sie können je nach Bedarf den Buskoppler austauschen oder weitere/andere In-
put-/Output-Module und Modulerweiterungen anbauen.
Die Gewährleistung von AVENTICS gilt nur für die ausgelieferte Konfi-
guration und Erweiterungen, die bei der Konfiguration berücksichtigt
wurden. Nach einem Umbau, der über diese Erweiterungen hinaus-
geht, erlischt die Gewährleistung.
8.1 Buskoppler austauschen
4
1
2
Abb. 21: Buskoppler austauschen, Beispiel
1 Innensechskantschrauben
3 Dichtung
5 Zuganker
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Deutsch
VORSICHT
5
6
3
3
2 Endplatte links
4 Buskoppler
6 Endplatte links mit Anschlüssen
Anliegende elektrische Spannung und hoher Druck
Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau.
Schalten Sie das System drucklos und spannungsfrei, bevor Sie Module aus-
u
tauschen.
1. Trennen Sie die elektrischen Anschlüsse vom Buskoppler (4).
2. Lösen Sie die Endplatte (2) und, falls vorhanden, alle Input-/Output-Module
links vom Buskoppler (je 2 Innensechskantschrauben DIN 912 – M4 (1),
Schlüsselweite 3) und ziehen Sie diese von den Zugankern (5) ab.
3. Ziehen Sie den Buskoppler (4) von den Zugankern (5) ab.
4. Schieben Sie den neuen Buskoppler (4) auf die Zuganker (5) auf.
5. Stellen Sie sicher, dass
- die Zuganker (5) vollständig eingeschraubt sind und
- die Dichtungen (3) richtig eingelegt sind.
6. Schieben Sie zuerst die Input-/Output-Module, falls vorhanden, in der ur-
sprünglichen Reihenfolge und dann die Endplatte (2) links wieder auf die Zu-
ganker (5) und schrauben Sie diese an (je 2 Innensechskantschrauben
DIN 912 – M4 (1), Schlüsselweite 3).
Anzugsdrehmoment: 2,5 ... 3,0 Nm.
7. Führen Sie alle Voreinstellungen am neuen Buskoppler (4) durch. Siehe Kapi-
tel g 7.1. Voreinstellungen vornehmen.
8. Stellen Sie die Anschlüsse wieder her.
9. Überprüfen Sie die Konfiguration und passen Sie diese gegebenenfalls an. Sie-
he Kapitel g 7.2. Buskoppler konfigurieren.
8.2 Input-/Output-Modul(e) anbauen
6
1
4
3
2
Abb. 22: Input-/Output-Modul anbauen, Beispiel
1 Innensechskantschrauben
3 Dichtung
5 Input-Modul
7 Buskoppler
Anliegende elektrische Spannung und hoher Druck
Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau.
Schalten Sie das System drucklos und spannungsfrei, bevor Sie Module aus-
u
tauschen.
Es dürfen insgesamt maximal 6 Module (Input- oder Output-Module)
an einem Ventilsystem montiert sein. Beachten Sie die zulässige
Strombelastung!
1. Lösen Sie die Endplatte links (2) vom Buskoppler (7) oder vom letzten Input-
Modul (5) / Output-Modul (4) des Ventilsystems (2 Innensechskantschrauben
DIN 912 – M4 (1), Schlüsselweite 3) und ziehen Sie diese von den Zugankern
(6) ab.
2. Schrauben Sie die Zuganker (6) für Input-Module (5) / Output-Module (4) auf
die vorhandenen Zuganker (6) auf (2 Stück je Input-Modul (5) / Output-Modul
VORSICHT
7
6
3
5
3
2 Endplatte links
4 Output-Modul
6 Zuganker
VORSICHT
14
