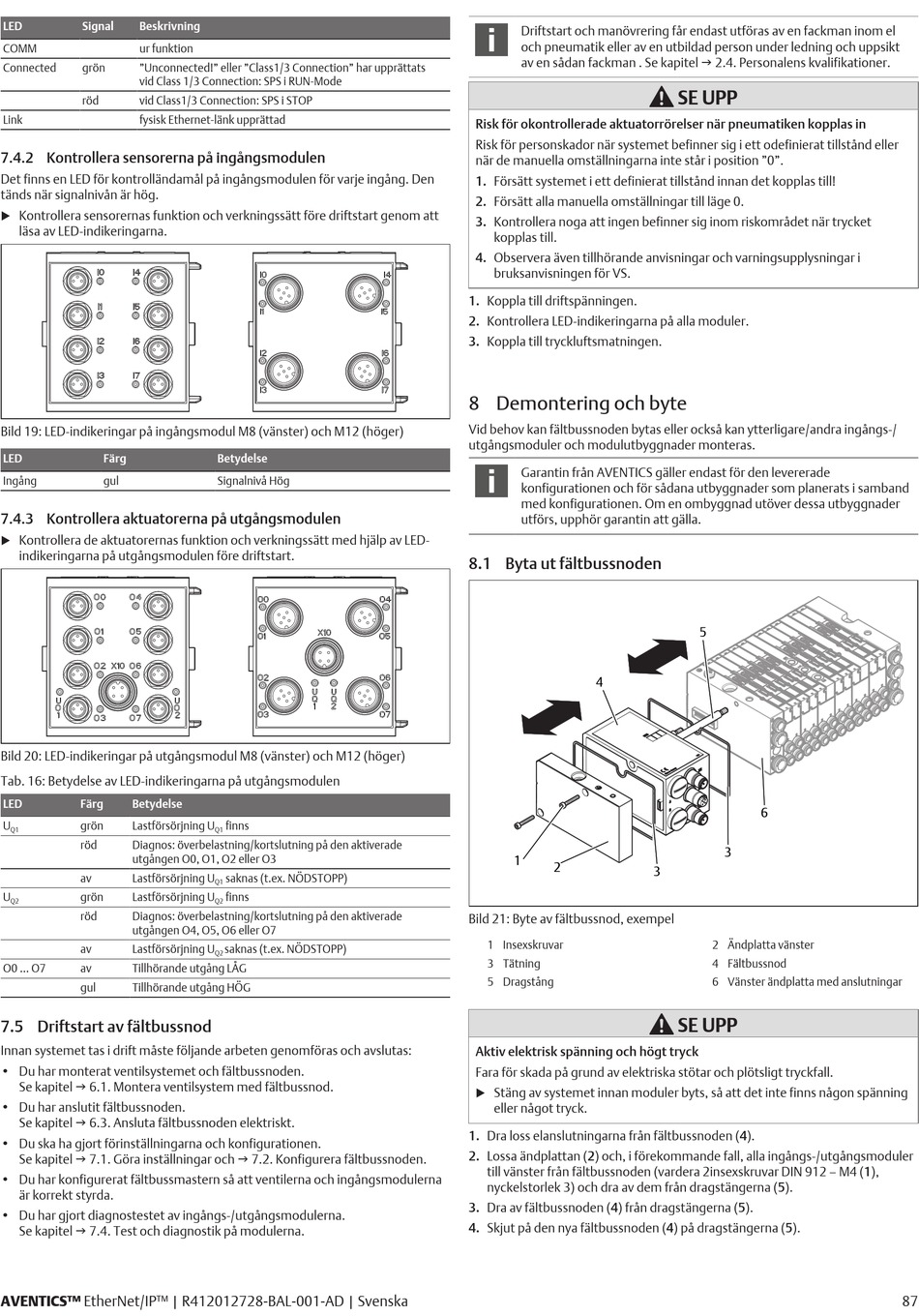

LED Signal Beskrivning
COMM ur funktion
Connected grön "Unconnected!" eller "Class1/3 Connection" har upprättats
vid Class 1/3 Connection: SPS i RUN-Mode
röd vid Class1/3 Connection: SPS i STOP
Link fysisk Ethernet-länk upprättad
7.4.2 Kontrollera sensorerna på ingångsmodulen
Det finns en LED för kontrolländamål på ingångsmodulen för varje ingång. Den
tänds när signalnivån är hög.
Kontrollera sensorernas funktion och verkningssätt före driftstart genom att
u
läsa av LED-indikeringarna.
Bild 19: LED-indikeringar på ingångsmodul M8 (vänster) och M12 (höger)
LED Färg
Ingång gul
7.4.3 Kontrollera aktuatorerna på utgångsmodulen
Kontrollera de aktuatorernas funktion och verkningssätt med hjälp av LED-
u
indikeringarna på utgångsmodulen före driftstart.
Bild 20: LED-indikeringar på utgångsmodul M8 (vänster) och M12 (höger)
Tab. 16: Betydelse av LED-indikeringarna på utgångsmodulen
LED Färg Betydelse
U grön Lastförsörjning U
Q1
röd Diagnos: överbelastning/kortslutning på den aktiverade
utgången O0, O1, O2 eller O3
av Lastförsörjning U
U grön Lastförsörjning U
Q2
röd Diagnos: överbelastning/kortslutning på den aktiverade
utgången O4, O5, O6 eller O7
av Lastförsörjning U
O0 ... O7 av Tillhörande utgång LÅG
gul Tillhörande utgång HÖG
7.5 Driftstart av fältbussnod
Innan systemet tas i drift måste följande arbeten genomföras och avslutas:
• Du har monterat ventilsystemet och fältbussnoden.
Se kapitel g 6.1. Montera ventilsystem med fältbussnod.
• Du har anslutit fältbussnoden.
Se kapitel g 6.3. Ansluta fältbussnoden elektriskt.
• Du ska ha gjort förinställningarna och konfigurationen.
Se kapitel g 7.1. Göra inställningar och g 7.2. Konfigurera fältbussnoden.
• Du har konfigurerat fältbussmastern så att ventilerna och ingångsmodulerna
är korrekt styrda.
• Du har gjort diagnostestet av ingångs-/utgångsmodulerna.
Se kapitel g 7.4. Test och diagnostik på modulerna.
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
Betydelse
Signalnivå Hög
finns
Q1
saknas (t.ex. NÖDSTOPP)
Q1
finns
Q2
saknas (t.ex. NÖDSTOPP)
Q2
Driftstart och manövrering får endast utföras av en fackman inom el
och pneumatik eller av en utbildad person under ledning och uppsikt
av en sådan fackman . Se kapitel g 2.4. Personalens kvalifikationer.
Risk för okontrollerade aktuatorrörelser när pneumatiken kopplas in
Risk för personskador när systemet befinner sig i ett odefinierat tillstånd eller
när de manuella omställningarna inte står i position "0".
1. Försätt systemet i ett definierat tillstånd innan det kopplas till!
2. Försätt alla manuella omställningar till läge 0.
3. Kontrollera noga att ingen befinner sig inom riskområdet när trycket
kopplas till.
4. Observera även tillhörande anvisningar och varningsupplysningar i
bruksanvisningen för VS.
1. Koppla till driftspänningen.
2. Kontrollera LED-indikeringarna på alla moduler.
3. Koppla till tryckluftsmatningen.

8 Demontering och byte

Vid behov kan fältbussnoden bytas eller också kan ytterligare/andra ingångs-/
utgångsmoduler och modulutbyggnader monteras.
Garantin från AVENTICS gäller endast för den levererade
konfigurationen och för sådana utbyggnader som planerats i samband
med konfigurationen. Om en ombyggnad utöver dessa utbyggnader
utförs, upphör garantin att gälla.
8.1 Byta ut fältbussnoden
4
1
2
Bild 21: Byte av fältbussnod, exempel
1 Insexskruvar
3 Tätning
5 Dragstång
Aktiv elektrisk spänning och högt tryck
Fara för skada på grund av elektriska stötar och plötsligt tryckfall.
Stäng av systemet innan moduler byts, så att det inte finns någon spänning
u
eller något tryck.
1. Dra loss elanslutningarna från fältbussnoden (4).
2. Lossa ändplattan (2) och, i förekommande fall, alla ingångs-/utgångsmoduler
till vänster från fältbussnoden (vardera 2insexskruvar DIN 912 – M4 (1),
nyckelstorlek 3) och dra av dem från dragstängerna (5).
3. Dra av fältbussnoden (4) från dragstängerna (5).
4. Skjut på den nya fältbussnoden (4) på dragstängerna (5).
SE UPP
5
6
3
3
2 Ändplatta vänster
4 Fältbussnod
6 Vänster ändplatta med anslutningar
SE UPP
