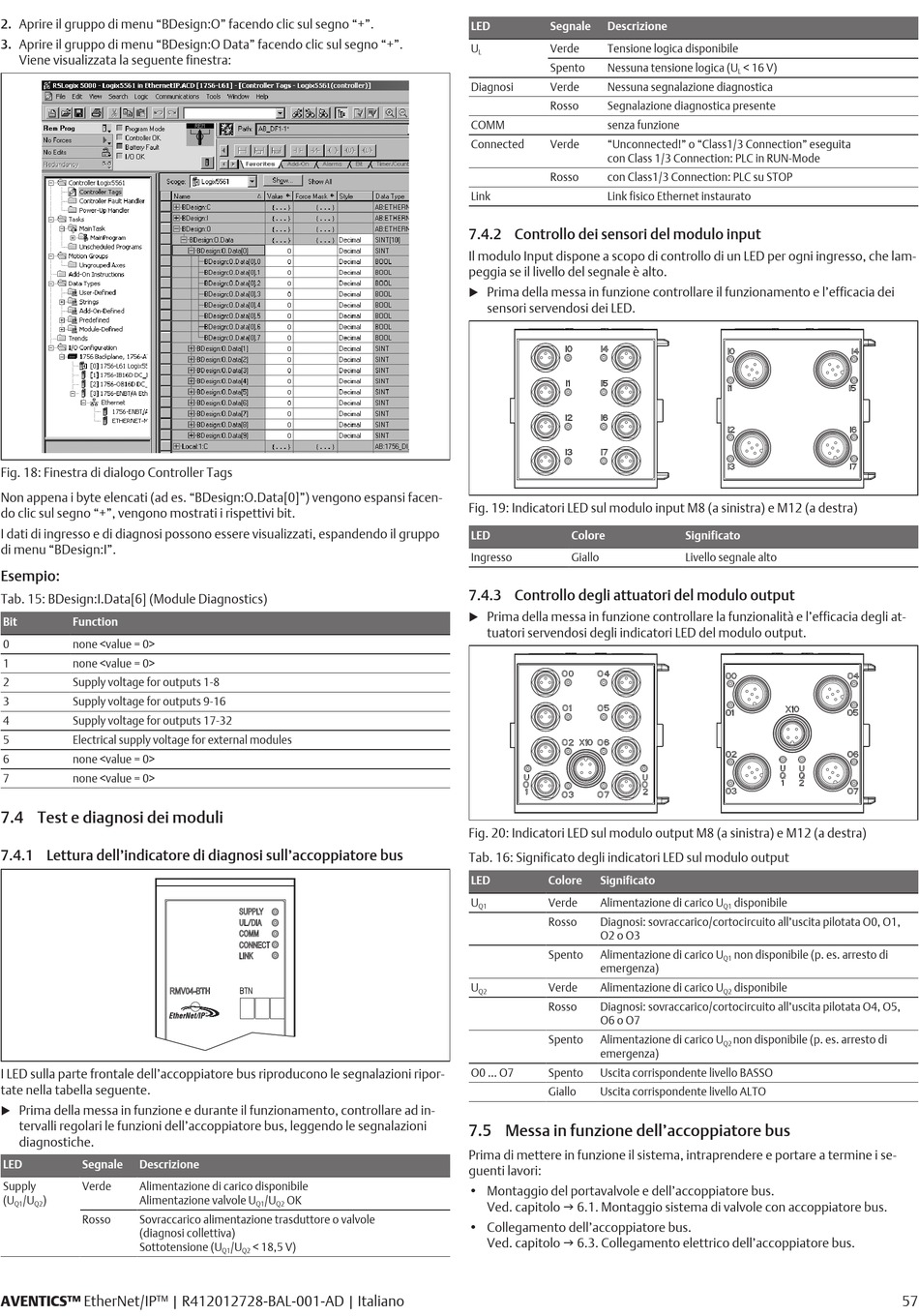

2. Aprire il gruppo di menu "BDesign:O" facendo clic sul segno "+".
3. Aprire il gruppo di menu "BDesign:O Data" facendo clic sul segno "+".
Viene visualizzata la seguente finestra:
Fig. 18: Finestra di dialogo Controller Tags
Non appena i byte elencati (ad es. "BDesign:O.Data[0]") vengono espansi facen-
do clic sul segno "+", vengono mostrati i rispettivi bit.
I dati di ingresso e di diagnosi possono essere visualizzati, espandendo il gruppo
di menu "BDesign:I".
Esempio:
Tab. 15: BDesign:I.Data[6] (Module Diagnostics)
Bit Function
0 none <value = 0>
1 none <value = 0>
2 Supply voltage for outputs 1-8
3 Supply voltage for outputs 9-16
4 Supply voltage for outputs 17-32
5 Electrical supply voltage for external modules
6 none <value = 0>
7 none <value = 0>

7.4 Test e diagnosi dei moduli

7.4.1 Lettura dell'indicatore di diagnosi sull'accoppiatore bus

I LED sulla parte frontale dell'accoppiatore bus riproducono le segnalazioni ripor-
tate nella tabella seguente.
Prima della messa in funzione e durante il funzionamento, controllare ad in-
u
tervalli regolari le funzioni dell'accoppiatore bus, leggendo le segnalazioni
diagnostiche.
LED Segnale Descrizione
Supply Verde Alimentazione di carico disponibile
(U /U ) Alimentazione valvole U
Q1 Q2
Rosso Sovraccarico alimentazione trasduttore o valvole
(diagnosi collettiva)
Sottotensione (U
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Italiano
/U OK
Q1 Q2
/U < 18,5 V)
Q1 Q2
LED Segnale Descrizione
U Verde Tensione logica disponibile
L
Spento Nessuna tensione logica (U
Diagnosi Verde Nessuna segnalazione diagnostica
Rosso Segnalazione diagnostica presente
COMM senza funzione
Connected Verde "Unconnected!" o "Class1/3 Connection" eseguita
con Class 1/3 Connection: PLC in RUN-Mode
Rosso con Class1/3 Connection: PLC su STOP
Link Link fisico Ethernet instaurato

7.4.2 Controllo dei sensori del modulo input

Il modulo Input dispone a scopo di controllo di un LED per ogni ingresso, che lam-
peggia se il livello del segnale è alto.
Prima della messa in funzione controllare il funzionamento e l'efficacia dei
u
sensori servendosi dei LED.
Fig. 19: Indicatori LED sul modulo input M8 (a sinistra) e M12 (a destra)
LED Colore
Ingresso Giallo

7.4.3 Controllo degli attuatori del modulo output

Prima della messa in funzione controllare la funzionalità e l'efficacia degli at-
u
tuatori servendosi degli indicatori LED del modulo output.
Fig. 20: Indicatori LED sul modulo output M8 (a sinistra) e M12 (a destra)
Tab. 16: Significato degli indicatori LED sul modulo output
LED Colore Significato
U Verde Alimentazione di carico U
Q1
Rosso Diagnosi: sovraccarico/cortocircuito all'uscita pilotata O0, O1,
O2 o O3
Spento Alimentazione di carico U
emergenza)
U Verde Alimentazione di carico U
Q2
Rosso Diagnosi: sovraccarico/cortocircuito all'uscita pilotata O4, O5,
O6 o O7
Spento Alimentazione di carico U
emergenza)
O0 ... O7 Spento Uscita corrispondente livello BASSO
Giallo Uscita corrispondente livello ALTO

7.5 Messa in funzione dell'accoppiatore bus

Prima di mettere in funzione il sistema, intraprendere e portare a termine i se-
guenti lavori:
• Montaggio del portavalvole e dell'accoppiatore bus.
Ved. capitolo g 6.1. Montaggio sistema di valvole con accoppiatore bus.
• Collegamento dell'accoppiatore bus.
Ved. capitolo g 6.3. Collegamento elettrico dell'accoppiatore bus.
< 16 V)
L
Significato
Livello segnale alto
disponibile
Q1
non disponibile (p. es. arresto di
Q1
disponibile
Q2
non disponibile (p. es. arresto di
Q2
