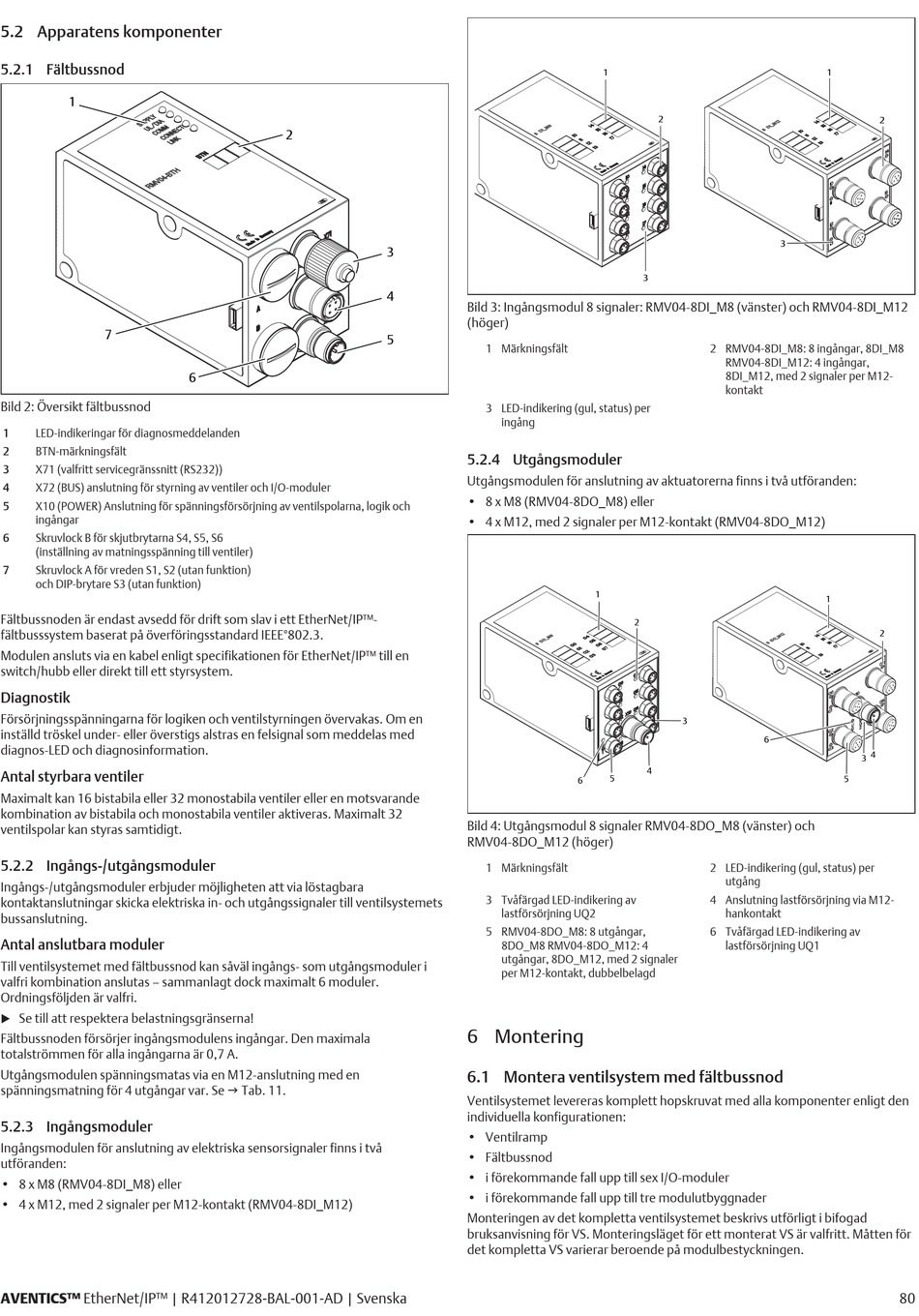

5.2 Apparatens komponenter

5.2.1 Fältbussnod
1
7
Bild 2: Översikt fältbussnod
1 LED-indikeringar för diagnosmeddelanden
2 BTN-märkningsfält
3 X71 (valfritt servicegränssnitt (RS232))
4 X72 (BUS) anslutning för styrning av ventiler och I/O-moduler
5 X10 (POWER) Anslutning för spänningsförsörjning av ventilspolarna, logik och
ingångar
6 Skruvlock B för skjutbrytarna S4, S5, S6
(inställning av matningsspänning till ventiler)
7 Skruvlock A för vreden S1, S2 (utan funktion)
och DIP-brytare S3 (utan funktion)
Fältbussnoden är endast avsedd för drift som slav i ett EtherNet/IP™-
fältbusssystem baserat på överföringsstandard IEEE°802.3.
Modulen ansluts via en kabel enligt specifikationen för EtherNet/IP™ till en
switch/hubb eller direkt till ett styrsystem.
Diagnostik
Försörjningsspänningarna för logiken och ventilstyrningen övervakas. Om en
inställd tröskel under- eller överstigs alstras en felsignal som meddelas med
diagnos-LED och diagnosinformation.
Antal styrbara ventiler
Maximalt kan 16 bistabila eller 32 monostabila ventiler eller en motsvarande
kombination av bistabila och monostabila ventiler aktiveras. Maximalt 32
ventilspolar kan styras samtidigt.
5.2.2 Ingångs-/utgångsmoduler
Ingångs-/utgångsmoduler erbjuder möjligheten att via löstagbara
kontaktanslutningar skicka elektriska in- och utgångssignaler till ventilsystemets
bussanslutning.
Antal anslutbara moduler
Till ventilsystemet med fältbussnod kan såväl ingångs- som utgångsmoduler i
valfri kombination anslutas – sammanlagt dock maximalt 6 moduler.
Ordningsföljden är valfri.
Se till att respektera belastningsgränserna!
u
Fältbussnoden försörjer ingångsmodulens ingångar. Den maximala
totalströmmen för alla ingångarna är 0,7 A.
Utgångsmodulen spänningsmatas via en M12-anslutning med en
spänningsmatning för 4 utgångar var. Se g Tab. 11.
5.2.3 Ingångsmoduler
Ingångsmodulen för anslutning av elektriska sensorsignaler finns i två
utföranden:
• 8 x M8 (RMV04-8DI_M8) eller
• 4 x M12, med 2 signaler per M12-kontakt (RMV04-8DI_M12)
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
2
6
3
4
Bild 3: Ingångsmodul 8 signaler: RMV04-8DI_M8 (vänster) och RMV04‑8DI_M12
(höger)
5
1 Märkningsfält
3 LED-indikering (gul, status) per
ingång
5.2.4 Utgångsmoduler
Utgångsmodulen för anslutning av aktuatorerna finns i två utföranden:
• 8 x M8 (RMV04-8DO_M8) eller
• 4 x M12, med 2 signaler per M12-kontakt (RMV04-8DO_M12)
Bild 4: Utgångsmodul 8 signaler RMV04-8DO_M8 (vänster) och
RMV04-8DO_M12 (höger)
1 Märkningsfält
3 Tvåfärgad LED-indikering av
lastförsörjning UQ2
5 RMV04-8DO_M8: 8 utgångar,
8DO_M8 RMV04-8DO_M12: 4
utgångar, 8DO_M12, med 2 signaler
per M12-kontakt, dubbelbelagd

6 Montering

6.1 Montera ventilsystem med fältbussnod
Ventilsystemet levereras komplett hopskruvat med alla komponenter enligt den
individuella konfigurationen:
• Ventilramp
• Fältbussnod
• i förekommande fall upp till sex I/O-moduler
• i förekommande fall upp till tre modulutbyggnader
Monteringen av det kompletta ventilsystemet beskrivs utförligt i bifogad
bruksanvisning för VS. Monteringsläget för ett monterat VS är valfritt. Måtten för
det kompletta VS varierar beroende på modulbestyckningen.
1
2
3
2 RMV04-8DI_M8: 8 ingångar, 8DI_M8
RMV04-8DI_M12: 4 ingångar,
8DI_M12, med 2 signaler per M12-
kontakt
1
2
3
4
5
6
2 LED-indikering (gul, status) per
utgång
4 Anslutning lastförsörjning via M12-
hankontakt
6 Tvåfärgad LED-indikering av
lastförsörjning UQ1
1
2
3
1
2
6
3 4
5
