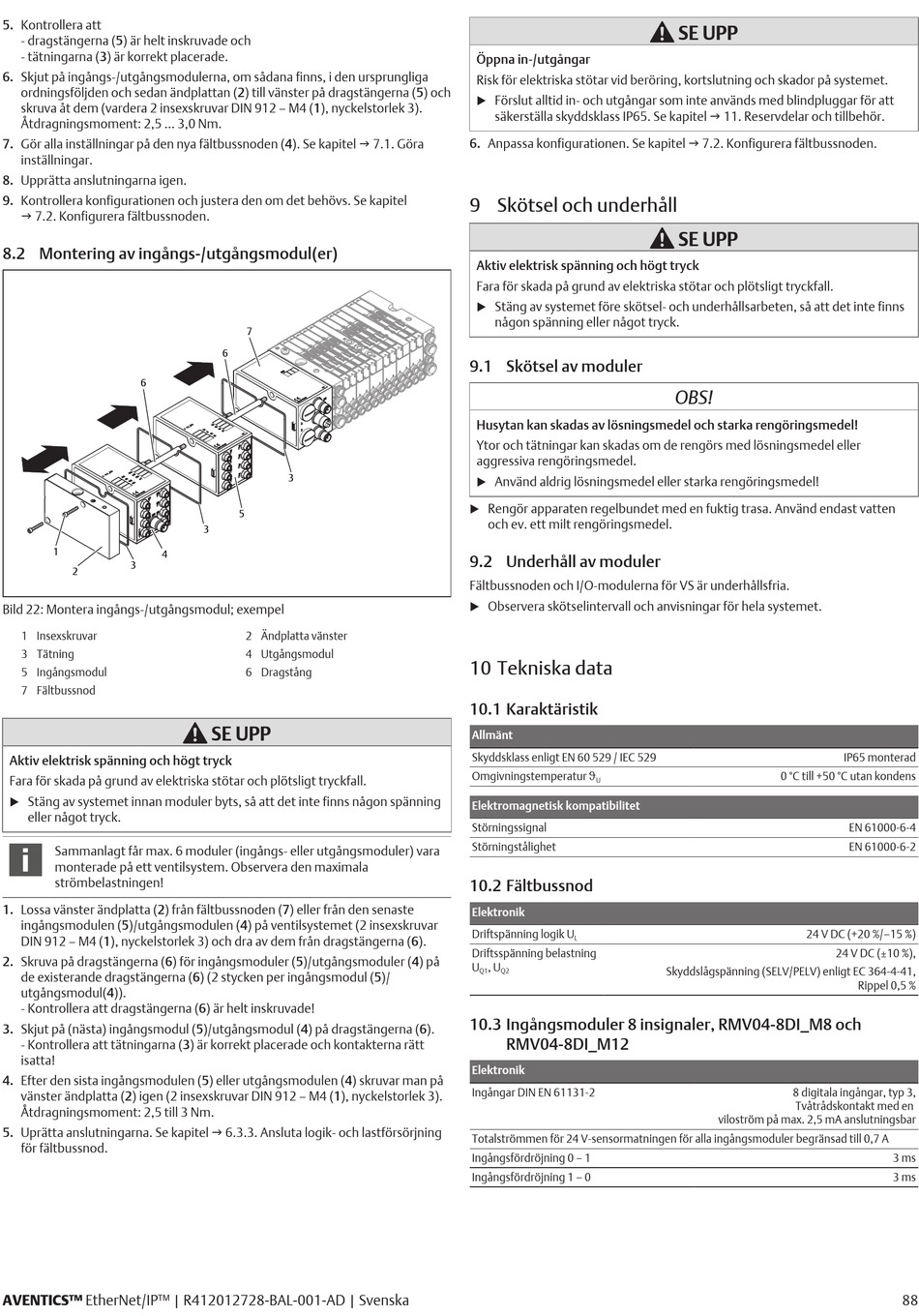

5. Kontrollera att
- dragstängerna (5) är helt inskruvade och
- tätningarna (3) är korrekt placerade.
6. Skjut på ingångs-/utgångsmodulerna, om sådana finns, i den ursprungliga
ordningsföljden och sedan ändplattan (2) till vänster på dragstängerna (5) och
skruva åt dem (vardera 2 insexskruvar DIN 912 – M4 (1), nyckelstorlek 3).
Åtdragningsmoment: 2,5 ... 3,0 Nm.
7. Gör alla inställningar på den nya fältbussnoden (4). Se kapitel g 7.1. Göra
inställningar.
8. Upprätta anslutningarna igen.
9. Kontrollera konfigurationen och justera den om det behövs. Se kapitel
g 7.2. Konfigurera fältbussnoden.
8.2 Montering av ingångs-/utgångsmodul(er)
6
1
4
3
2
Bild 22: Montera ingångs-/utgångsmodul; exempel
1 Insexskruvar
3 Tätning
5 Ingångsmodul
7 Fältbussnod
Aktiv elektrisk spänning och högt tryck
Fara för skada på grund av elektriska stötar och plötsligt tryckfall.
Stäng av systemet innan moduler byts, så att det inte finns någon spänning
u
eller något tryck.
Sammanlagt får max. 6 moduler (ingångs- eller utgångsmoduler) vara
monterade på ett ventilsystem. Observera den maximala
strömbelastningen!
1. Lossa vänster ändplatta (2) från fältbussnoden (7) eller från den senaste
ingångsmodulen (5)/utgångsmodulen (4) på ventilsystemet (2 insexskruvar
DIN 912 – M4 (1), nyckelstorlek 3) och dra av dem från dragstängerna (6).
2. Skruva på dragstängerna (6) för ingångsmoduler (5)/utgångsmoduler (4) på
de existerande dragstängerna (6) (2 stycken per ingångsmodul (5)/
utgångsmodul(4)).
- Kontrollera att dragstängerna (6) är helt inskruvade!
3. Skjut på (nästa) ingångsmodul (5)/utgångsmodul (4) på dragstängerna (6).
- Kontrollera att tätningarna (3) är korrekt placerade och kontakterna rätt
isatta!
4. Efter den sista ingångsmodulen (5) eller utgångsmodulen (4) skruvar man på
vänster ändplatta (2) igen (2 insexskruvar DIN 912 – M4 (1), nyckelstorlek 3).
Åtdragningsmoment: 2,5 till 3 Nm.
5. Uprätta anslutningarna. Se kapitel g 6.3.3. Ansluta logik- och lastförsörjning
för fältbussnod.
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Svenska
7
6
3
5
3
2 Ändplatta vänster
4 Utgångsmodul
6 Dragstång
SE UPP
Öppna in-/utgångar
Risk för elektriska stötar vid beröring, kortslutning och skador på systemet.
Förslut alltid in- och utgångar som inte används med blindpluggar för att
u
säkerställa skyddsklass IP65. Se kapitel g 11. Reservdelar och tillbehör.
6. Anpassa konfigurationen. Se kapitel g 7.2. Konfigurera fältbussnoden.
9 Skötsel och underhåll
Aktiv elektrisk spänning och högt tryck
Fara för skada på grund av elektriska stötar och plötsligt tryckfall.
Stäng av systemet före skötsel- och underhållsarbeten, så att det inte finns
u
någon spänning eller något tryck.
9.1 Skötsel av moduler
Husytan kan skadas av lösningsmedel och starka rengöringsmedel!
Ytor och tätningar kan skadas om de rengörs med lösningsmedel eller
aggressiva rengöringsmedel.
Använd aldrig lösningsmedel eller starka rengöringsmedel!
u
Rengör apparaten regelbundet med en fuktig trasa. Använd endast vatten
u
och ev. ett milt rengöringsmedel.
9.2 Underhåll av moduler
Fältbussnoden och I/O-modulerna för VS är underhållsfria.
Observera skötselintervall och anvisningar för hela systemet.
u
10 Tekniska data
10.1 Karaktäristik
Allmänt
Skyddsklass enligt EN 60 529 / IEC 529
Omgivningstemperatur ϑ
U
Elektromagnetisk kompatibilitet
Störningssignal
Störningstålighet
10.2 Fältbussnod
Elektronik
Driftspänning logik U
L
Driftsspänning belastning
U
, U
Q1
Q2
10.3 Ingångsmoduler 8 insignaler, RMV04-8DI_M8 och
RMV04-8DI_M12
Elektronik
Ingångar DIN EN 61131-2
Totalströmmen för 24 V-sensormatningen för alla ingångsmoduler begränsad till 0,7 A
Ingångsfördröjning 0 – 1
Ingångsfördröjning 1 – 0
SE UPP
SE UPP
OBS!
0 °C till +50 °C utan kondens
24 V DC (+20 %/–15 %)
24 V DC (±10 %),
Skyddslågspänning (SELV/PELV) enligt EC 364-4-41,
8 digitala ingångar, typ 3,
Tvåtrådskontakt med en
viloström på max. 2,5 mA anslutningsbar
IP65 monterad
EN 61000-6-4
EN 61000-6-2
Rippel 0,5 %
3 ms
3 ms
