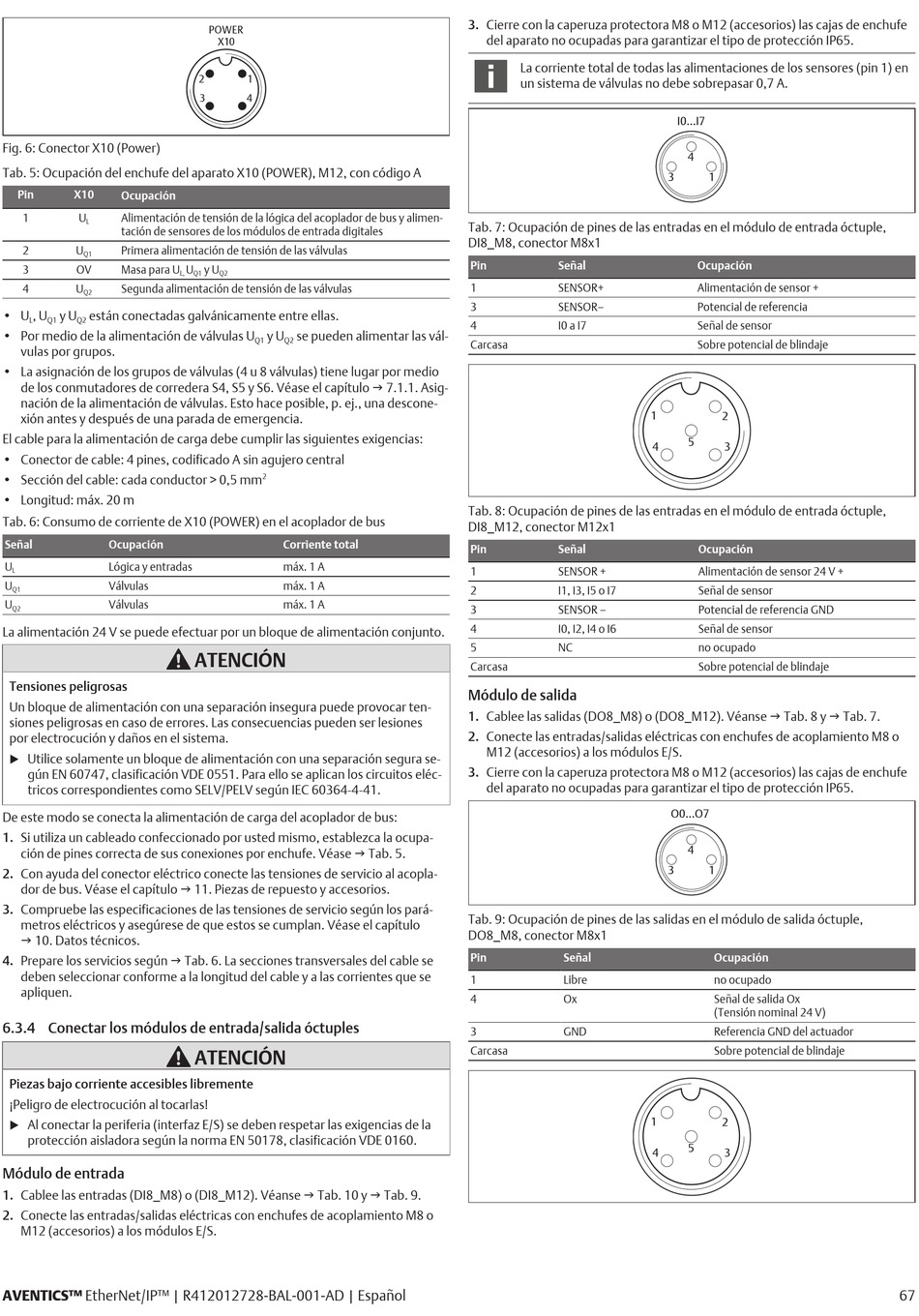

Fig. 6: Conector X10 (Power)
Tab. 5: Ocupación del enchufe del aparato X10 (POWER), M12, con código A
Pin X10
Ocupación
1 U Alimentación de tensión de la lógica del acoplador de bus y alimen-
L
tación de sensores de los módulos de entrada digitales
2 U Primera alimentación de tensión de las válvulas
Q1
3 OV Masa para U
4 U Segunda alimentación de tensión de las válvulas
Q2
• U , U y U están conectadas galvánicamente entre ellas.
L Q1 Q2
• Por medio de la alimentación de válvulas U
vulas por grupos.
• La asignación de los grupos de válvulas (4 u 8 válvulas) tiene lugar por medio
de los conmutadores de corredera S4, S5 y S6. Véase el capítulo g 7.1.1. Asig-
nación de la alimentación de válvulas. Esto hace posible, p. ej., una descone-
xión antes y después de una parada de emergencia.
El cable para la alimentación de carga debe cumplir las siguientes exigencias:
• Conector de cable: 4 pines, codificado A sin agujero central
• Sección del cable: cada conductor > 0,5 mm
• Longitud: máx. 20 m
Tab. 6: Consumo de corriente de X10 (POWER) en el acoplador de bus
Señal Ocupación
U Lógica y entradas
L
U Válvulas
Q1
U Válvulas
Q2
La alimentación 24 V se puede efectuar por un bloque de alimentación conjunto.
Tensiones peligrosas
Un bloque de alimentación con una separación insegura puede provocar ten-
siones peligrosas en caso de errores. Las consecuencias pueden ser lesiones
por electrocución y daños en el sistema.
Utilice solamente un bloque de alimentación con una separación segura se-
u
gún EN 60747, clasificación VDE 0551. Para ello se aplican los circuitos eléc-
tricos correspondientes como SELV/PELV según IEC 60364-4-41.
De este modo se conecta la alimentación de carga del acoplador de bus:
1. Si utiliza un cableado confeccionado por usted mismo, establezca la ocupa-
ción de pines correcta de sus conexiones por enchufe. Véase g Tab. 5.
2. Con ayuda del conector eléctrico conecte las tensiones de servicio al acopla-
dor de bus. Véase el capítulo g 11. Piezas de repuesto y accesorios.
3. Compruebe las especificaciones de las tensiones de servicio según los pará-
metros eléctricos y asegúrese de que estos se cumplan. Véase el capítulo
g 10. Datos técnicos.
4. Prepare los servicios según g Tab. 6. La secciones transversales del cable se
deben seleccionar conforme a la longitud del cable y a las corrientes que se
apliquen.
6.3.4 Conectar los módulos de entrada/salida óctuples
Piezas bajo corriente accesibles libremente
¡Peligro de electrocución al tocarlas!
Al conectar la periferia (interfaz E/S) se deben respetar las exigencias de la
u
protección aisladora según la norma EN 50178, clasificación VDE 0160.
Módulo de entrada
1. Cablee las entradas (DI8_M8) o (DI8_M12). Véanse g Tab. 10 y g Tab. 9.
2. Conecte las entradas/salidas eléctricas con enchufes de acoplamiento M8 o
M12 (accesorios) a los módulos E/S.
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
POWER
X10
2 1
3 4
U y U
L, Q1 Q2
y U se pueden alimentar las vál-
Q1 Q2
2
Corriente total
máx. 1 A
máx. 1 A
máx. 1 A
ATENCIÓN
ATENCIÓN
3. Cierre con la caperuza protectora M8 o M12 (accesorios) las cajas de enchufe
del aparato no ocupadas para garantizar el tipo de protección IP65.
La corriente total de todas las alimentaciones de los sensores (pin 1) en
un sistema de válvulas no debe sobrepasar 0,7 A.
Tab. 7: Ocupación de pines de las entradas en el módulo de entrada óctuple,
DI8_M8, conector M8x1
Pin Señal
1 SENSOR+
3 SENSOR–
4 I0 a I7
Carcasa
Tab. 8: Ocupación de pines de las entradas en el módulo de entrada óctuple,
DI8_M12, conector M12x1
Pin Señal
1 SENSOR +
2 I1, I3, I5 o I7
3 SENSOR –
4 I0, I2, I4 o I6
5 NC
Carcasa
Módulo de salida
1. Cablee las salidas (DO8_M8) o (DO8_M12). Véanse g Tab. 8 y g Tab. 7.
2. Conecte las entradas/salidas eléctricas con enchufes de acoplamiento M8 o
M12 (accesorios) a los módulos E/S.
3. Cierre con la caperuza protectora M8 o M12 (accesorios) las cajas de enchufe
del aparato no ocupadas para garantizar el tipo de protección IP65.
Tab. 9: Ocupación de pines de las salidas en el módulo de salida óctuple,
DO8_M8, conector M8x1
Pin Señal
1 Libre
4 Ox
3 GND
Carcasa
I0...I7
4
3 1
Ocupación
Alimentación de sensor +
Potencial de referencia
Señal de sensor
Sobre potencial de blindaje
1 2
5
4 3
Ocupación
Alimentación de sensor 24 V +
Señal de sensor
Potencial de referencia GND
Señal de sensor
no ocupado
Sobre potencial de blindaje
O0...O7
4
3 1
Ocupación
no ocupado
Señal de salida Ox
(Tensión nominal 24 V)
Referencia GND del actuador
Sobre potencial de blindaje
1 2
5
4 3
