Con las ampliaciones de módulo diseño B independiente se pueden integrar has-
ta 3 módulos (ampliaciones de módulo) en la combinación que se desee.
5.2 Componentes del aparato
5.2.1 Acoplador de bus
1
7

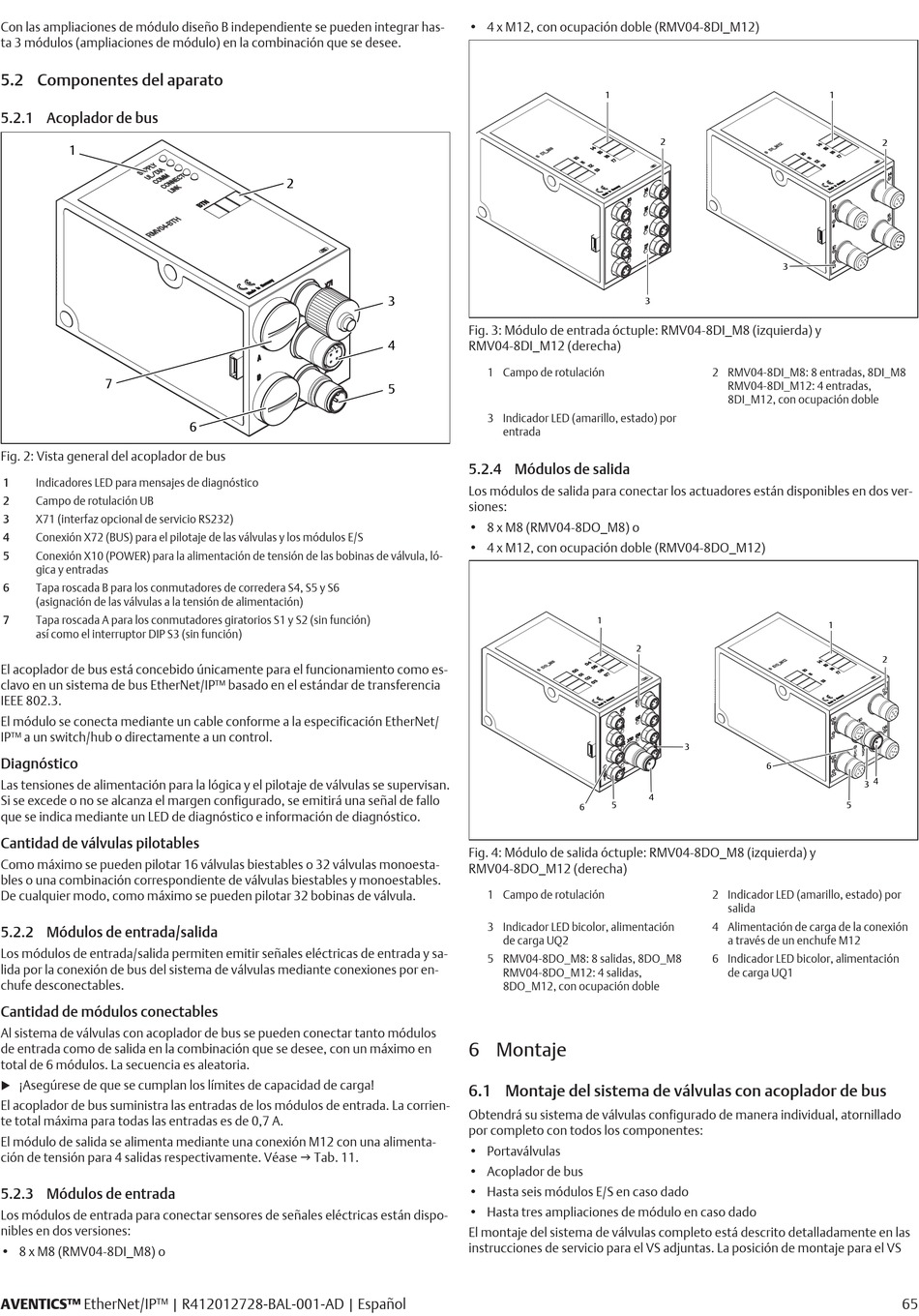

Fig. 2: Vista general del acoplador de bus
1
Indicadores LED para mensajes de diagnóstico
2
Campo de rotulación UB
3
X71 (interfaz opcional de servicio RS232)
4
Conexión X72 (BUS) para el pilotaje de las válvulas y los módulos E/S
5
Conexión X10 (POWER) para la alimentación de tensión de las bobinas de válvula, ló-
gica y entradas
6
Tapa roscada B para los conmutadores de corredera S4, S5 y S6
(asignación de las válvulas a la tensión de alimentación)
7
Tapa roscada A para los conmutadores giratorios S1 y S2 (sin función)
así como el interruptor DIP S3 (sin función)
El acoplador de bus está concebido únicamente para el funcionamiento como es-
clavo en un sistema de bus EtherNet/IP™ basado en el estándar de transferencia
IEEE 802.3.
El módulo se conecta mediante un cable conforme a la especificación EtherNet/
IP™ a un switch/hub o directamente a un control.
Diagnóstico
Las tensiones de alimentación para la lógica y el pilotaje de válvulas se supervisan.
Si se excede o no se alcanza el margen configurado, se emitirá una señal de fallo
que se indica mediante un LED de diagnóstico e información de diagnóstico.
Cantidad de válvulas pilotables
Como máximo se pueden pilotar 16 válvulas biestables o 32 válvulas monoesta-
bles o una combinación correspondiente de válvulas biestables y monoestables.
De cualquier modo, como máximo se pueden pilotar 32 bobinas de válvula.
5.2.2 Módulos de entrada/salida
Los módulos de entrada/salida permiten emitir señales eléctricas de entrada y sa-
lida por la conexión de bus del sistema de válvulas mediante conexiones por en-
chufe desconectables.
Cantidad de módulos conectables
Al sistema de válvulas con acoplador de bus se pueden conectar tanto módulos
de entrada como de salida en la combinación que se desee, con un máximo en
total de 6 módulos. La secuencia es aleatoria.
¡Asegúrese de que se cumplan los límites de capacidad de carga!
u
El acoplador de bus suministra las entradas de los módulos de entrada. La corrien-
te total máxima para todas las entradas es de 0,7 A.
El módulo de salida se alimenta mediante una conexión M12 con una alimenta-
ción de tensión para 4 salidas respectivamente. Véase g Tab. 11.
5.2.3 Módulos de entrada
Los módulos de entrada para conectar sensores de señales eléctricas están dispo-
nibles en dos versiones:
• 8 x M8 (RMV04-8DI_M8) o
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
2
6
• 4 x M12, con ocupación doble (RMV04-8DI_M12)
3
Fig. 3: Módulo de entrada óctuple: RMV04-8DI_M8 (izquierda) y
4
RMV04-8DI_M12 (derecha)
1 Campo de rotulación
5
3 Indicador LED (amarillo, estado) por
entrada
5.2.4 Módulos de salida
Los módulos de salida para conectar los actuadores están disponibles en dos ver-
siones:
• 8 x M8 (RMV04-8DO_M8) o
• 4 x M12, con ocupación doble (RMV04-8DO_M12)
Fig. 4: Módulo de salida óctuple: RMV04-8DO_M8 (izquierda) y
RMV04-8DO_M12 (derecha)
1 Campo de rotulación
3 Indicador LED bicolor, alimentación
de carga UQ2
5 RMV04-8DO_M8: 8 salidas, 8DO_M8
RMV04-8DO_M12: 4 salidas,
8DO_M12, con ocupación doble
6 Montaje
6.1 Montaje del sistema de válvulas con acoplador de bus
Obtendrá su sistema de válvulas configurado de manera individual, atornillado
por completo con todos los componentes:
• Portaválvulas
• Acoplador de bus
• Hasta seis módulos E/S en caso dado
• Hasta tres ampliaciones de módulo en caso dado
El montaje del sistema de válvulas completo está descrito detalladamente en las
instrucciones de servicio para el VS adjuntas. La posición de montaje para el VS
1
2
3
2 RMV04-8DI_M8: 8 entradas, 8DI_M8
RMV04-8DI_M12: 4 entradas,
8DI_M12, con ocupación doble
1
2
3
4
5
6
2 Indicador LED (amarillo, estado) por
salida
4 Alimentación de carga de la conexión
a través de un enchufe M12
6 Indicador LED bicolor, alimentación
de carga UQ1
1
2
3
1
2
6
3 4
5
65
