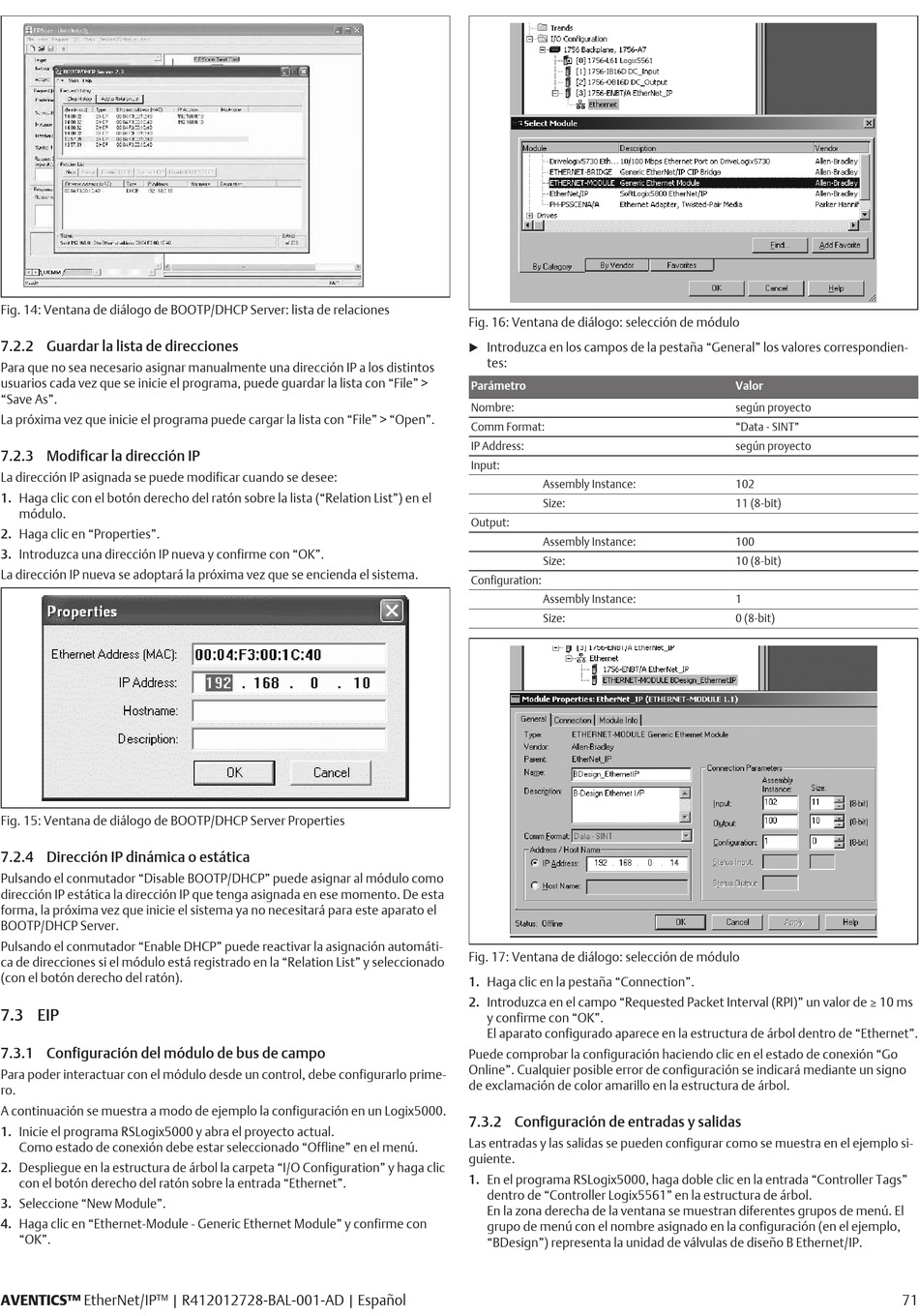

Fig. 14: Ventana de diálogo de BOOTP/DHCP Server: lista de relaciones

7.2.2 Guardar la lista de direcciones

Para que no sea necesario asignar manualmente una dirección IP a los distintos
usuarios cada vez que se inicie el programa, puede guardar la lista con "File" >
"Save As".
La próxima vez que inicie el programa puede cargar la lista con "File" > "Open".
7.2.3 Modificar la dirección IP
La dirección IP asignada se puede modificar cuando se desee:
1. Haga clic con el botón derecho del ratón sobre la lista ("Relation List") en el
módulo.
2. Haga clic en "Properties".
3. Introduzca una dirección IP nueva y confirme con "OK".
La dirección IP nueva se adoptará la próxima vez que se encienda el sistema.
Fig. 15: Ventana de diálogo de BOOTP/DHCP Server Properties
7.2.4 Dirección IP dinámica o estática
Pulsando el conmutador "Disable BOOTP/DHCP" puede asignar al módulo como
dirección IP estática la dirección IP que tenga asignada en ese momento. De esta
forma, la próxima vez que inicie el sistema ya no necesitará para este aparato el
BOOTP/DHCP Server.
Pulsando el conmutador "Enable DHCP" puede reactivar la asignación automáti-
ca de direcciones si el módulo está registrado en la "Relation List" y seleccionado
(con el botón derecho del ratón).

7.3 EIP

7.3.1 Configuración del módulo de bus de campo
Para poder interactuar con el módulo desde un control, debe configurarlo prime-
ro.
A continuación se muestra a modo de ejemplo la configuración en un Logix5000.
1. Inicie el programa RSLogix5000 y abra el proyecto actual.
Como estado de conexión debe estar seleccionado "Offline" en el menú.
2. Despliegue en la estructura de árbol la carpeta "I/O Configuration" y haga clic
con el botón derecho del ratón sobre la entrada "Ethernet".
3. Seleccione "New Module".
4. Haga clic en "Ethernet-Module - Generic Ethernet Module" y confirme con
"OK".
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Español
Fig. 16: Ventana de diálogo: selección de módulo
Introduzca en los campos de la pestaña "General" los valores correspondien-
u
tes:
Parámetro
Nombre:
Comm Format:
IP Address:
Input:
Assembly Instance:
Size:
Output:
Assembly Instance:
Size:
Configuration:
Assembly Instance:
Size:
Fig. 17: Ventana de diálogo: selección de módulo
1. Haga clic en la pestaña "Connection".
2. Introduzca en el campo "Requested Packet Interval (RPI)" un valor de ≥ 10 ms
y confirme con "OK".
El aparato configurado aparece en la estructura de árbol dentro de "Ethernet".
Puede comprobar la configuración haciendo clic en el estado de conexión "Go
Online". Cualquier posible error de configuración se indicará mediante un signo
de exclamación de color amarillo en la estructura de árbol.
7.3.2 Configuración de entradas y salidas
Las entradas y las salidas se pueden configurar como se muestra en el ejemplo si-
guiente.
1. En el programa RSLogix5000, haga doble clic en la entrada "Controller Tags"
dentro de "Controller Logix5561" en la estructura de árbol.
En la zona derecha de la ventana se muestran diferentes grupos de menú. El
grupo de menú con el nombre asignado en la configuración (en el ejemplo,
"BDesign") representa la unidad de válvulas de diseño B Ethernet/IP.
Valor
según proyecto
"Data - SINT"
según proyecto
102
11 (8-bit)
100
10 (8-bit)
1
0 (8-bit)
