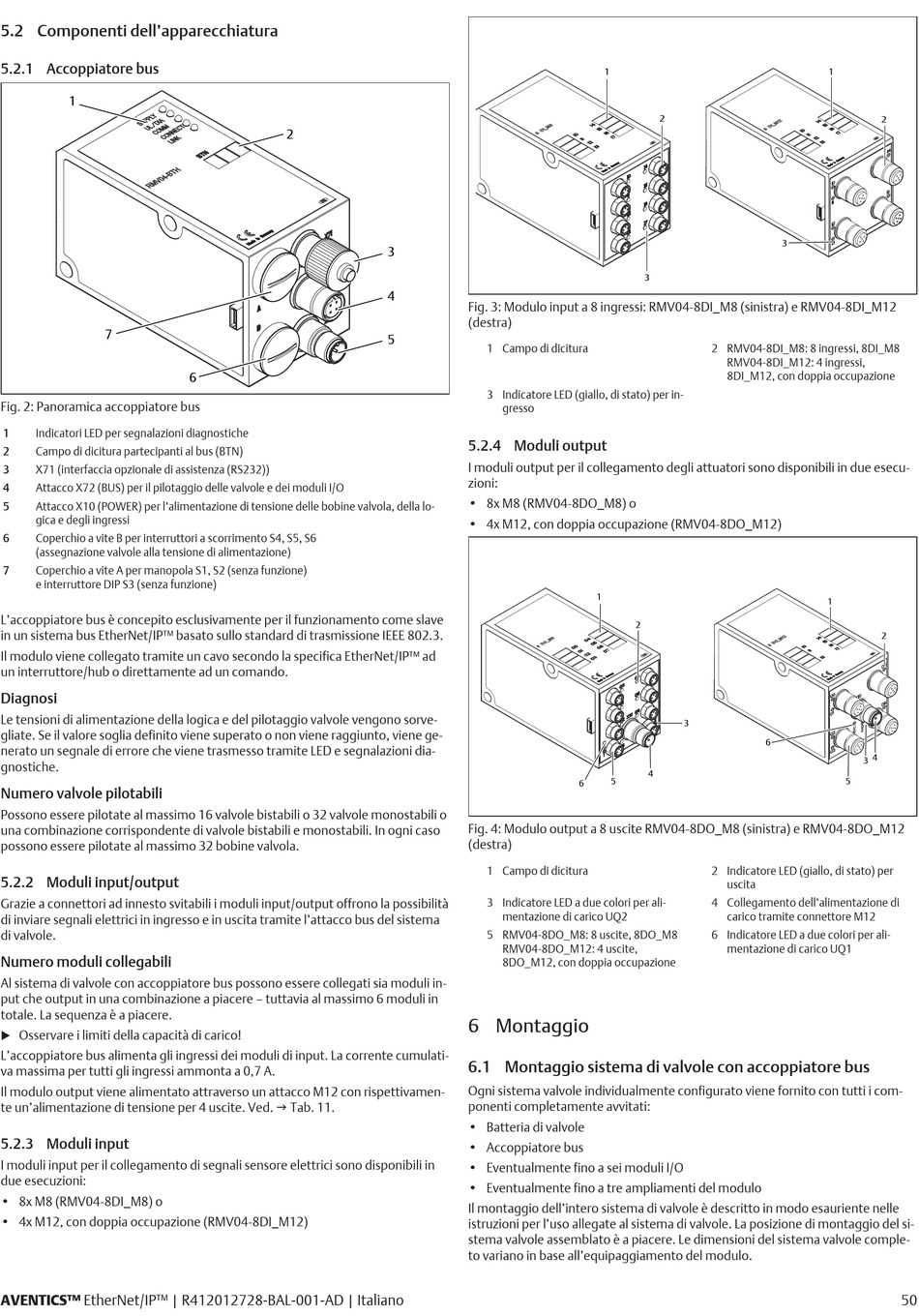

5.2 Componenti dell'apparecchiatura
5.2.1 Accoppiatore bus
1
7
Fig. 2: Panoramica accoppiatore bus
1
Indicatori LED per segnalazioni diagnostiche
2
Campo di dicitura partecipanti al bus (BTN)
3
X71 (interfaccia opzionale di assistenza (RS232))
4
Attacco X72 (BUS) per il pilotaggio delle valvole e dei moduli I/O
5
Attacco X10 (POWER) per l'alimentazione di tensione delle bobine valvola, della lo-
gica e degli ingressi
6
Coperchio a vite B per interruttori a scorrimento S4, S5, S6
(assegnazione valvole alla tensione di alimentazione)
7
Coperchio a vite A per manopola S1, S2 (senza funzione)
e interruttore DIP S3 (senza funzione)
L'accoppiatore bus è concepito esclusivamente per il funzionamento come slave
in un sistema bus EtherNet/IP™ basato sullo standard di trasmissione IEEE 802.3.
Il modulo viene collegato tramite un cavo secondo la specifica EtherNet/IP™ ad
un interruttore/hub o direttamente ad un comando.
Diagnosi
Le tensioni di alimentazione della logica e del pilotaggio valvole vengono sorve-
gliate. Se il valore soglia definito viene superato o non viene raggiunto, viene ge-
nerato un segnale di errore che viene trasmesso tramite LED e segnalazioni dia-
gnostiche.
Numero valvole pilotabili
Possono essere pilotate al massimo 16 valvole bistabili o 32 valvole monostabili o
una combinazione corrispondente di valvole bistabili e monostabili. In ogni caso
possono essere pilotate al massimo 32 bobine valvola.
5.2.2 Moduli input/output
Grazie a connettori ad innesto svitabili i moduli input/output offrono la possibilità
di inviare segnali elettrici in ingresso e in uscita tramite l'attacco bus del sistema
di valvole.
Numero moduli collegabili
Al sistema di valvole con accoppiatore bus possono essere collegati sia moduli in-
put che output in una combinazione a piacere – tuttavia al massimo 6 moduli in
totale. La sequenza è a piacere.
Osservare i limiti della capacità di carico!
u
L'accoppiatore bus alimenta gli ingressi dei moduli di input. La corrente cumulati-
va massima per tutti gli ingressi ammonta a 0,7 A.
Il modulo output viene alimentato attraverso un attacco M12 con rispettivamen-
te un'alimentazione di tensione per 4 uscite. Ved. g Tab. 11.
5.2.3 Moduli input
I moduli input per il collegamento di segnali sensore elettrici sono disponibili in
due esecuzioni:
• 8x M8 (RMV04-8DI_M8) o
• 4x M12, con doppia occupazione (RMV04-8DI_M12)
AVENTICS™ EtherNet/IP™ | R412012728-BAL-001-AD | Italiano
2
6
3
4
Fig. 3: Modulo input a 8 ingressi: RMV04-8DI_M8 (sinistra) e RMV04‑8DI_M12
(destra)
5
1 Campo di dicitura
3 Indicatore LED (giallo, di stato) per in-
gresso
5.2.4 Moduli output
I moduli output per il collegamento degli attuatori sono disponibili in due esecu-
zioni:
• 8x M8 (RMV04-8DO_M8) o
• 4x M12, con doppia occupazione (RMV04-8DO_M12)
Fig. 4: Modulo output a 8 uscite RMV04-8DO_M8 (sinistra) e RMV04-8DO_M12
(destra)
1 Campo di dicitura
3 Indicatore LED a due colori per ali-
mentazione di carico UQ2
5 RMV04-8DO_M8: 8 uscite, 8DO_M8
RMV04-8DO_M12: 4 uscite,
8DO_M12, con doppia occupazione
6 Montaggio
6.1 Montaggio sistema di valvole con accoppiatore bus
Ogni sistema valvole individualmente configurato viene fornito con tutti i com-
ponenti completamente avvitati:
• Batteria di valvole
• Accoppiatore bus
• Eventualmente fino a sei moduli I/O
• Eventualmente fino a tre ampliamenti del modulo
Il montaggio dell'intero sistema di valvole è descritto in modo esauriente nelle
istruzioni per l'uso allegate al sistema di valvole. La posizione di montaggio del si-
stema valvole assemblato è a piacere. Le dimensioni del sistema valvole comple-
to variano in base all'equipaggiamento del modulo.
1
2
3
2 RMV04-8DI_M8: 8 ingressi, 8DI_M8
RMV04-8DI_M12: 4 ingressi,
8DI_M12, con doppia occupazione
1
2
3
4
5
6
2 Indicatore LED (giallo, di stato) per
uscita
4 Collegamento dell'alimentazione di
carico tramite connettore M12
6 Indicatore LED a due colori per ali-
mentazione di carico UQ1
1
2
3
1
2
6
3 4
5
50
