Die Software in der nEXT-Pumpe ist in der Lage, mit mehreren Pumpen zu arbeiten, die
über eine serielle Verbindung mit einem einzigen Master verbunden sind. Dies wird als
Mehrpunkt-Modus („Multidrop") bezeichnet. Die RS485-Option wird für den Multidrop-
Modus empfohlen. Bei Auswahl der RS232-Option sind einige zusätzliche Hardware-
Komponenten erforderlich, um mehrere nEXT-Pumpen über eine einzelne serielle
Verbindung mit einem einzigen Master zu verbinden. Eine Entwurfszeichnung einer
möglichen Anordnung siehe in
Anschluss über die
Option mehrere nEXT-Pumpen durch einfache Verdrahtung mit einem einzigen Master
verbunden werden, wie in
Abbildung 23 Anschlüsse der Logik-Schnittstelle – serielle RS232-Steuerung
1. RS232-Schnittstelle an der 1. RS232-Schnittstelle an der
Steuereinrichtung Steuereinrichtung
4. Logik-Schnittstelle der nEXT-Pumpe 4. Logik-Schnittstelle der nEXT-Pumpe
Stromversorgungsanschluss an die Pins 1, 6 und 11 ist für die nEXT-Pumpe nicht
erforderlich, da ein spezielles Stromversorgungskabel vorhanden ist. Die Sicherung ist
nur dann erforderlich, wenn eine Stromversorgung mit 48 V DC an die Logik-Schnittstelle
angeschlossen wird.

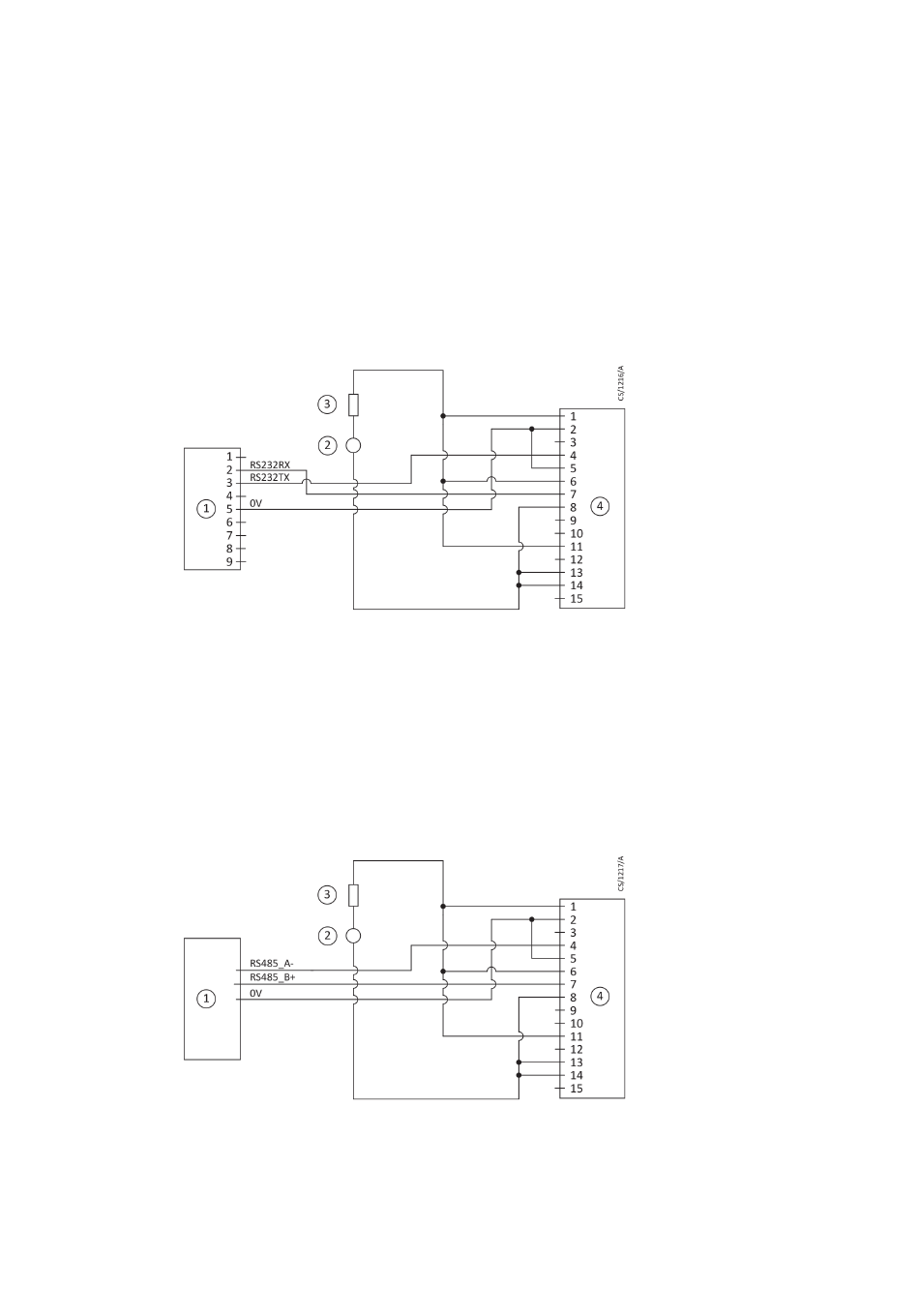

Abbildung 24 Anschlüsse der Logik-Schnittstelle – serielle RS485-Steuerung
1. RS485-Schnittstelle an der 1. RS485-Schnittstelle an der
Steuereinrichtung Steuereinrichtung
4. Logik-Schnittstelle der nEXT-Pumpe 4. Logik-Schnittstelle der nEXT-Pumpe
B8J200882_D
300812671_001_C3
B8J200882_D - Installation
Abbildung: Prinzipieller Schaltplan für einen Multidrop-
RS232-Schnittstelle. Umgekehrt können bei Auswahl der RS485-
Abbildung: RS485-Multidrop-Anschluss.
Seite 65
2. Optionale 24 V DC Stromversorgung 2. Optionale 24 V DC Stromversorgung
3. Sicherung 3. Sicherung
2. Optionale 24 V DC Stromversorgung 2. Optionale 24 V DC Stromversorgung
3. Sicherung 3. Sicherung
