VORSICHT
Stellen Sie sicher, dass alle mit der Pumpe verbundenen Kabel und Rohrleitungen
sorgfältig geführt sind, um Rutsch- und Stolpergefahren sowie mögliche
Beschädigungen der Kabel zu vermeiden.

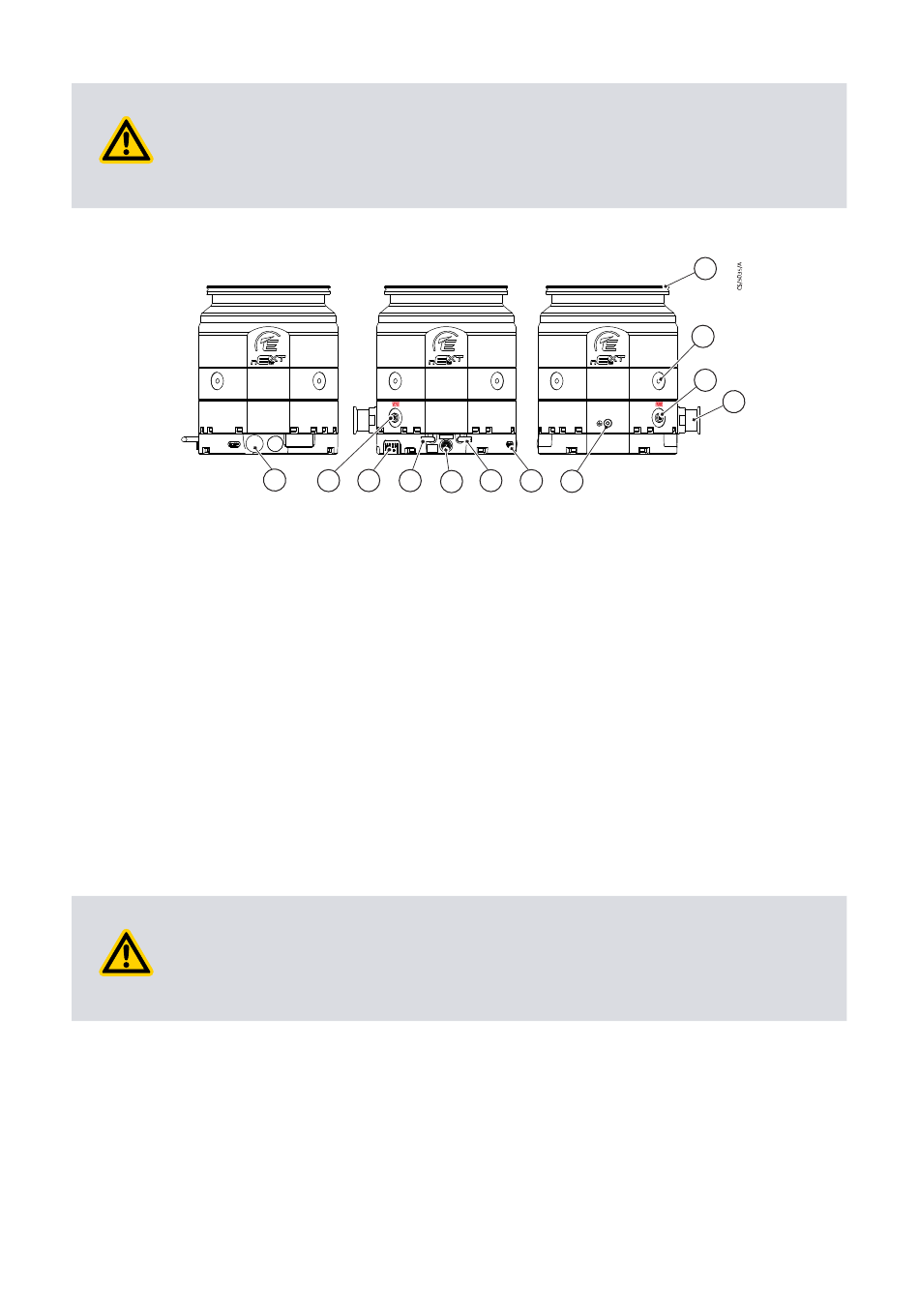

Abbildung 16 Anschluss- und Bedienelemente

1. Hochvakuumflansch 1. Hochvakuumflansch
3. Spülanschluss G 1/8", geschlossen mit 3. Spülanschluss G 1/8", geschlossen mit
Verschlussschraube Verschlussschraube
6. Statusanzeige des Lagers (zeigt an, wann 6. Statusanzeige des Lagers (zeigt an, wann
Lager-Service empfohlen wird) Lager-Service empfohlen wird)
9. 48 V DC Stromversorgung 9. 48 V DC Stromversorgung
11. Belüftungsanschluss G 1/8", geschlossen 11. Belüftungsanschluss G 1/8", geschlossen
mit Verschlussschraube mit Verschlussschraube

5.2.1 Entfernen/Austausch des Ansaugsiebes

Das Ansaugsieb ist nur bei CF-Pumpen werksseitig montiert. Entfernen Sie das
Ansaugsieb nur, wenn ausgeschlossen werden kann, dass Schmutzpartikel in die Pumpe
fallen. Wenn das Ansaugsieb entfernt wird, erhöht sich das Saugvermögen um bis zu
20 %.
VORSICHT
Die Rotorblätter der Pumpe sind sehr scharf. Das Fehlen oder Entfernen von
Ansaugsieben oder Filtern erhöht das Risiko für Verletzungen durch scharfe Kanten
oder bewegliche Teile.
Achten Sie darauf, dass während der Installation keine Fremdteile in die Pumpe
gelangen. Die Pumpe verfügt entweder über einen integrierten Zentrier-O-Ring oder
über ein vorab angebrachtes Maschensieb. Dies muss während der Installation
angebracht werden.
Im unwahrscheinlichen Fall eines Bruchs der Pumpe kann es sein, dass das Ansaugsieb
nicht alle Schmutzpartikel in der Pumpe auffängt. Stellen Sie sicher, dass das System
sämtliche Schmutzpartikel abfangen kann, die möglicherweise aus der Pumpe
entweichen.
B8J200882_D
300812671_001_C3
B8J200882_D - Installation
12 11 10
9
Seite 55
7 6 5
8
2. 4 x Bohrungen für Ringschrauben zum 2. 4 x Bohrungen für Ringschrauben zum
Transport, M8, 14 tief Transport, M8, 14 tief
4. Vorvakuumanschluss 4. Vorvakuumanschluss
5. Erdungsanschluss 5. Erdungsanschluss
7. Steuerschnittstelle 7. Steuerschnittstelle
8. Zubehör-Anschluss 8. Zubehör-Anschluss
10. LED-Anzeigen auf der Antriebseinheit 10. LED-Anzeigen auf der Antriebseinheit
12. RS485/CAN/RS232 Schiebeschalter, USB- 12. RS485/CAN/RS232 Schiebeschalter, USB-
Anschluss, Standby-Drehzahl- Anschluss, Standby-Drehzahl-
Wechseltaster Wechseltaster
1
2
3
4
