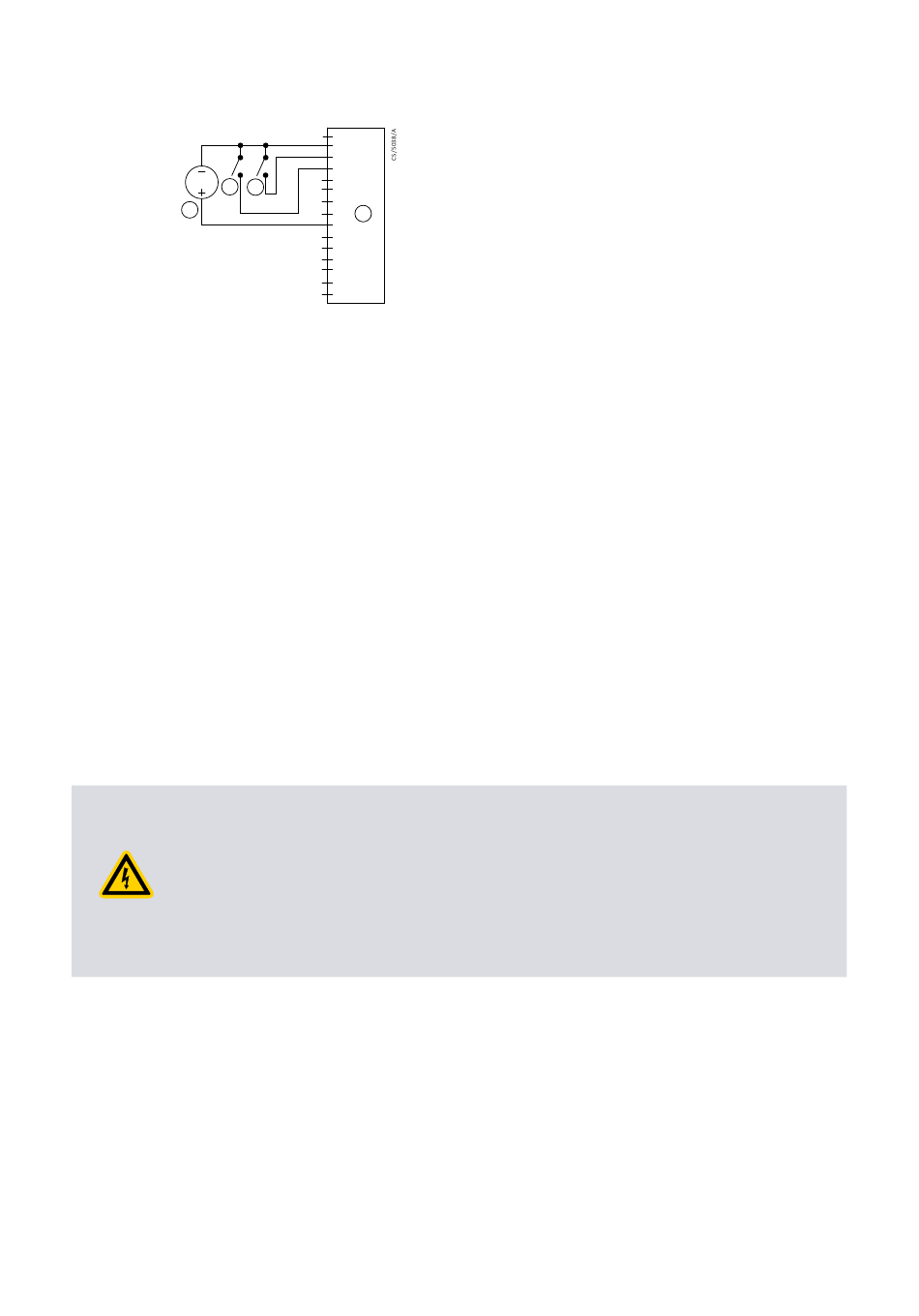

Abbildung 22 Vereinfachte Anschlüsse der Logik-Schnittstelle – parallele Steuerung
V
3
4
1. Logik-Schnittstelle der nEXT-Pumpe 1. Logik-Schnittstelle der nEXT-Pumpe
3. Optionaler Standby-Schalter 3. Optionaler Standby-Schalter
5.6 Anschluss für die serielle Steuerung und Überwachung
Über die serielle Schnittstelle kann die nEXT-Pumpe gesteuert und mit einer Reihe
serieller Befehle oder der nST2 PC-Software hinsichtlich ihres Betriebszustands abgefragt
werden. Es gibt auch einen Multidrop-Modus, der den Anschluss mehrerer nEXT-
Pumpen an eine einzelne serielle Schnittstelle auf dem Steuersystem ermöglicht.
5.6.1 Anschließen der seriellen Schnittstelle an das kundeneigene Steuergerät
Die serielle Schnittstelle ist bei Verwendung der Optionen „RS485‟ oder „RS232‟
verfügbar, die über den Schiebeschalter ausgewählt werden können, der sich neben der
Haupt-Stromleitung befindet.
Wenn Sie den Schiebeschalter einstellen möchten, schalten Sie ihn mithilfe eines kleinen
Werkzeugs um. Die Standardeinstellung auf dem Motor-Controller ist die serielle RS232-
Schnittstelle. Achten Sie darauf, dass Sie die runde Dichtung austauschen, damit die
Pumpe nach wie vor die Kriterien für die IP-Schutzklasse erfüllt.
VORSICHT:
Wenn Sie die Pumpe an einen PC anschließen, denken Sie daran, dass der 0 V-Pin am
RS232-Anschluss möglicherweise über den PC mit der Erde verbunden ist. In diesem
Fall müssen Sie sich vergewissern, dass die 0 V-Schiene der Stromversorgung mit
48 V DC nicht auch an einem anderen Punkt, z. B. der Stromversorgung, geerdet ist.
Wenn die 0 V-Schiene der Stromversorgung mit 48 V DC nicht am PC geerdet wird,
sollte zum PC eine Schnittstelle mit Optoisolator verwendet werden.
Die nEXT-Pumpe kann direkt mit dem seriellen RS485- oder RS232-Eingang am
Steuergerät oder einem PC verbunden werden, siehe
Schnittstelle – serielle RS232-Steuerung
– serielle
die nEXT-Pumpe fungiert als Slave. Der Abstand, über den die serielle Verbindung
funktioniert, hängt von allen Spannungsunterschieden zwischen den „0 V" am
sendenden und empfangenden Ende ab. Wenn die 0 V-Referenz am empfangenden Ende
im Vergleich zum Pin „0 V-Steuerreferenz" am Steuerungsanschluss der nEXT-Pumpe
innerhalb einer Spanne von 0,3 V liegt, dann dürfte die serielle Verbindung mit
Abständen von bis zu 6 m funktionieren. Für längere Abstände ist eventuell eine
Schnittstellenschaltung außerhalb der nEXT-Pumpe erforderlich.
B8J200882_D
300812671_001_C3
B8J200882_D - Installation
1
2
3
4
5
2
6
7
8 1
9
10
11
12
13
14
15
RS485-Steuerung. In dieser Konfiguration ist der PC der Serial-Link-Master und
2. Start-Schalter 2. Start-Schalter
4. Optionaler Spannungsmesser zur 4. Optionaler Spannungsmesser zur
Überwachung des Analogausgangs Überwachung des Analogausgangs
Abbildung: Anschlüsse der Logik-
und Abbildung: Anschlüsse der Logik-Schnittstelle
