Siehe Tabelle: Technische Daten der Logik-Schnittstelle
maximalen Leistungsgrenze für nEXT-Pumpen. Wenn die Anwendung von der Pumpe
Kurzzyklen verlangt, können Sie kürzere Anlaufzeiten mit einer Stromversorgung
erreichen, die höheren Strom liefert, bis zu einem Höchstwert gemäß
Daten der
Wenn keine Möglichkeit zur Anpassung der Leistungsgrenze verfügbar ist, verwenden
Sie eine Stromversorgung, die ausreichend Strom liefert, um die in der
Technische Daten der Logik-Schnittstelle gezeigte Edwards-Werkseinstellung für die
Leistungsgrenze zu erfüllen. Technische Daten der

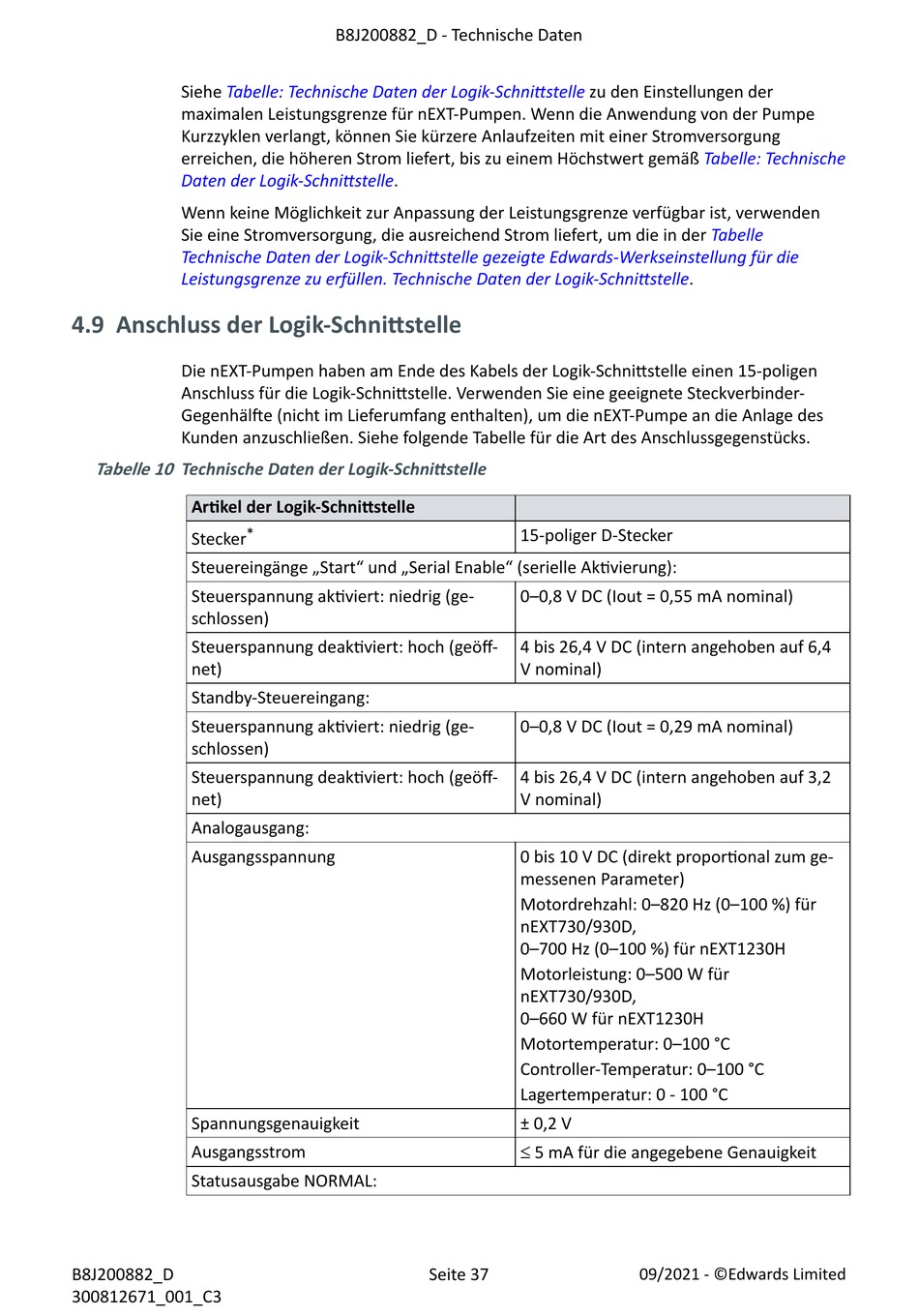

4.9 Anschluss der Logik‐Schnittstelle
Die nEXT-Pumpen haben am Ende des Kabels der Logik-Schnittstelle einen 15-poligen
Anschluss für die Logik-Schnittstelle. Verwenden Sie eine geeignete Steckverbinder-
Gegenhälfte (nicht im Lieferumfang enthalten), um die nEXT-Pumpe an die Anlage des
Kunden anzuschließen. Siehe folgende Tabelle für die Art des Anschlussgegenstücks.
Tabelle 10 Technische Daten der Logik-Schnittstelle
Artikel der Logik‐Schnittstelle
Stecker
Steuereingänge „Start" und „Serial Enable" (serielle Aktivierung):
Steuerspannung aktiviert: niedrig (ge-
schlossen)
Steuerspannung deaktiviert: hoch (geöff-
net)
Standby-Steuereingang:
Steuerspannung aktiviert: niedrig (ge-
schlossen)
Steuerspannung deaktiviert: hoch (geöff-
net)
Analogausgang:
Ausgangsspannung
Spannungsgenauigkeit
Ausgangsstrom
Statusausgabe NORMAL:
B8J200882_D
300812671_001_C3
B8J200882_D - Technische Daten
Logik-Schnittstelle.
*
zu den Einstellungen der
Logik-Schnittstelle.
15-poliger D-Stecker
0–0,8 V DC (Iout = 0,55 mA nominal)
4 bis 26,4 V DC (intern angehoben auf 6,4
V nominal)
0–0,8 V DC (Iout = 0,29 mA nominal)
4 bis 26,4 V DC (intern angehoben auf 3,2
V nominal)
0 bis 10 V DC (direkt proportional zum ge-
messenen Parameter)
Motordrehzahl: 0–820 Hz (0–100 %) für
nEXT730/930D,
0–700 Hz (0–100 %) für nEXT1230H
Motorleistung: 0–500 W für
nEXT730/930D,
0–660 W für nEXT1230H
Motortemperatur: 0–100 °C
Controller-Temperatur: 0–100 °C
Lagertemperatur: 0 - 100 °C
± 0,2 V
£ 5 mA für die angegebene Genauigkeit
Seite 37
Tabelle: Technische
Tabelle
