Abgasanlage montieren
✔ Abgasanlage auf Risse und Materialbrüche
prüfen.
✔ Abgasflansch
Verformungen prüfen.
✔ Nieten des Abgasinnenrohrs auf festen Sitz
prüfen.
◆ Hinweis:
Nimmt
Abgasanlage
Dämpfermatte (Pos.2) erneuert
werden.
➩ Nieten (Pos.4) mit Blechbohrer aufbohren, dabei
Schutzbrille tragen.
➩ Abgasinnenrohr mit Dämpfermatte mit
Handschuhen aus der Abgasanlage (Pos.1)
ziehen.
✔ Dämpfermatte auf Verschleiß prüfen.
■ Achtung: Eine abgenützte Dämpfermatte kann
einen kapitalen Motorschaden zur
Folge haben.
➩ Neue Dämpfermatte ROTAX-Nr. 297 980 eng um das Abgasinnenrohr (Pos.3) rollen.
➩ Abgasinnenrohr und Dämpfermatte in die Abgasanlage stecken.
➩ Abgasinnenrohr mit neuen Nieten und geeigneter Nietzange an der Abgasanlage befestigen.
➩ Abgasanlage an den Befestigungen (Pos.5-10) am Rahmen des Karts montieren und neue
selbstsichernde Muttern mit dem vorgeschriebenen Drehmoment von 10 Nm anziehen.
➩ Abgaskugel mit Dichtmittel bestreichen.
➩ Federn (Pos.5) am Abgasflansch des Motors mit geeignetem Werkzeug einhängen.
✔ Festen Sitz des Abgasrohrs auf der Abgaskugel prüfen.
Seite 58
Reparaturhandbuch 125 MAX DD2
auf Ablagerungen
die Lautstärke
zu, sollte
und
der
die

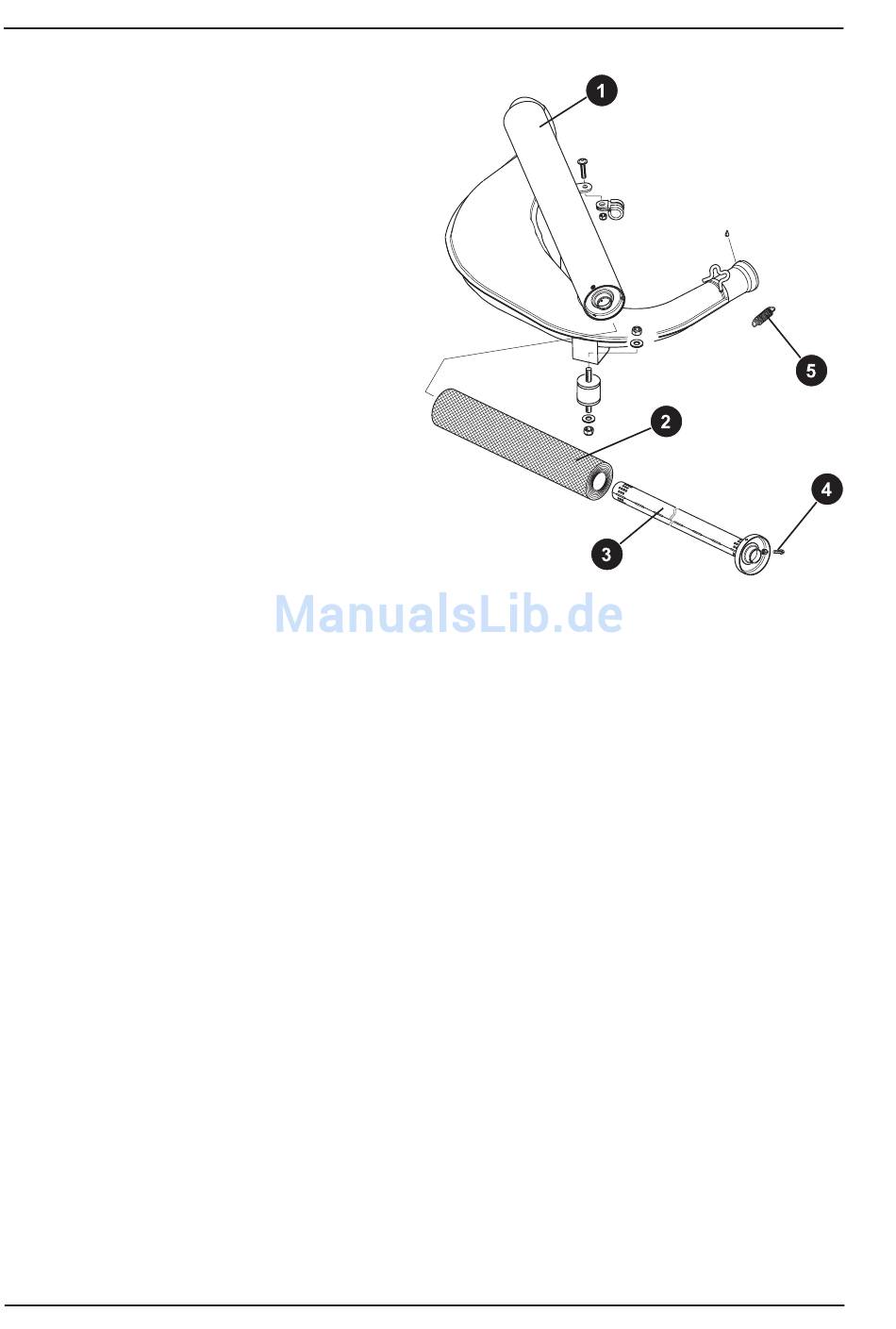

Bild 104
Ausgabe 01/2006
