Reparaturhandbuch 125 MAX DD2
Kupplung, Primär- und Ausgleichstrieb demontieren

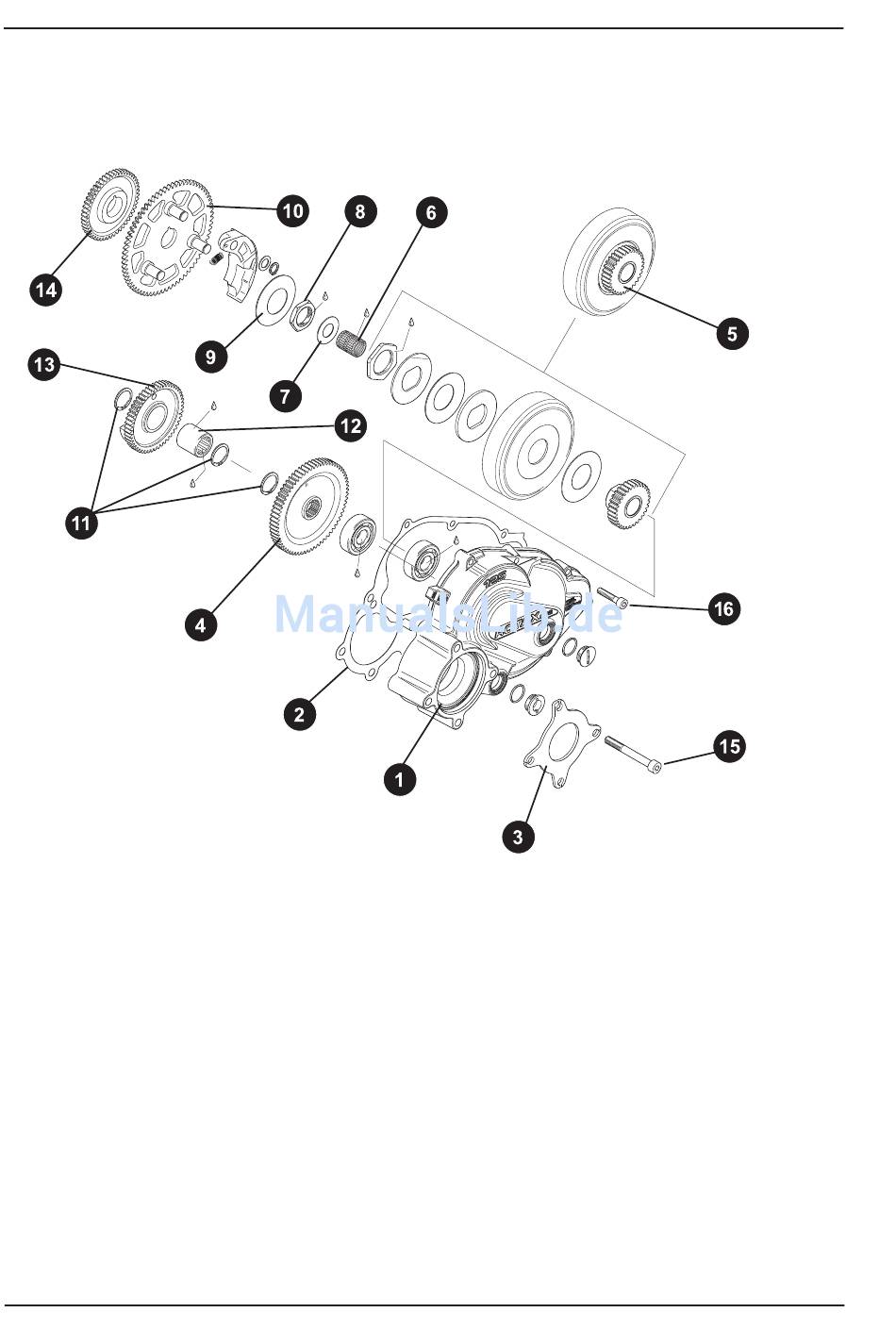

Übersicht Bauteile Kupplung
Bild 26
➩ Getriebegehäusedeckel (Kupplungsdeckel, Pos.1) an 6 Schrauben (Pos.16), Halteblech (Pos.3)
an 4 Schrauben (Pos.15) lösen, Dichtung (Pos.2) abnehmen.
➩ Sekundärrad (Pos.4) von der Vorgelegewelle abnehmen.
➩ Wellensicherungsring (Pos.11) mit einer passenden Zange abnehmen.
➩ Kupplungstrommel mit Antriebsrad (Pos.5) von der Kurbelwelle abnehmen.
➩ Nadellager (Pos.6) von der Kurbelwelle abnehmen.
➩ Anlaufscheibe (Pos.7) von der Kurbelwelle abnehmen.
Seite 22 Ausgabe 01/2006
