Nadelhülse Innen Mit Lithiumseifenfett - Rotax 125 Max Dd2 Reparaturhandbuch

➩ Startergetriebe (Pos.1) mit Anlaufscheibe (Pos.2)
ins Gehäuse (Pos.3) einsetzen.
◆ Hinweis:
Unbedingt Reihenfolge beachten -
der Einbau des Startergetriebes ist
nach Einsetzen der Kupplungs-
trommel mit Antriebsrad nicht mehr
möglich.
➩ Ausgleichsantriebsrad auf die Kurbelwelle
aufsetzen und Aussparung im Rad auf der
Scheibenfeder fixieren, siehe Bild 78.
◆ Hinweis:
Unbedingt Einbaulage beachten -
das Ausgleichsrad
Ausgleichsantriebsrad
unsymmetrisch. Ein
eingebautes Zahnrad führt daher zu
Schäden am Motor.
➩ Wellensicherungsring auf die erste Nut der
Vorgelegewelle mit geeigneter Zange aufbringen.
➩ Nadelhülse innen mit Lithiumseifenfett
schmieren.
➩ Nadelhülse auf die Vorgelegewelle aufsetzen und
außen mit Loctite 648 bestreichen.
➩ Ausgleichsrad auf die Nadelhülse auflegen,
dabei ist darauf zu achten, daß die
Punktmarkierung
Ausgleichswellenantriebsrad zwischen den
Punktmarkierungen auf der Ausgleichsrad liegt.
➩ Ausgleichsrad mit zweitem Wellensicherungsring unter Verwendung einer geeigneten Zange fixieren.
■ Achtung: Einbaulage beachten - die Punktmarkierung der Ausgleichsräder muß wie in Bild 79 gezeigt
ineinander greifen. Jede andere Positionierung der Zahnräder ist nicht erlaubt oder führt
zum Vibrationsbruch der Kurbelwelle und damit zum Motorschaden.
Seite 47
Reparaturhandbuch 125 MAX DD2
und das
sind
verkehr t
auf dem

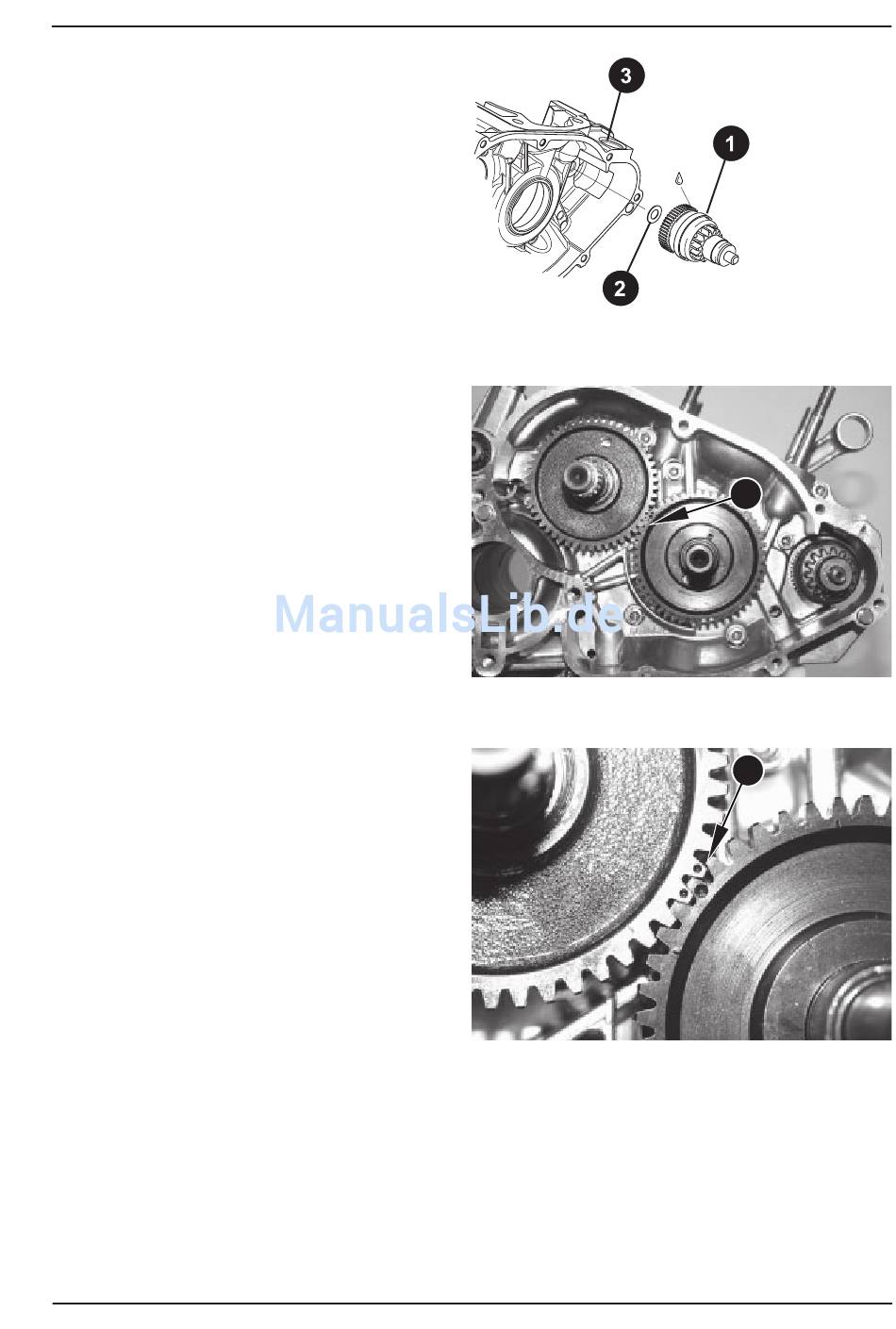

Bild 77
