Rotax 125 MAX DD2 Reparaturhandbuch Seite 38

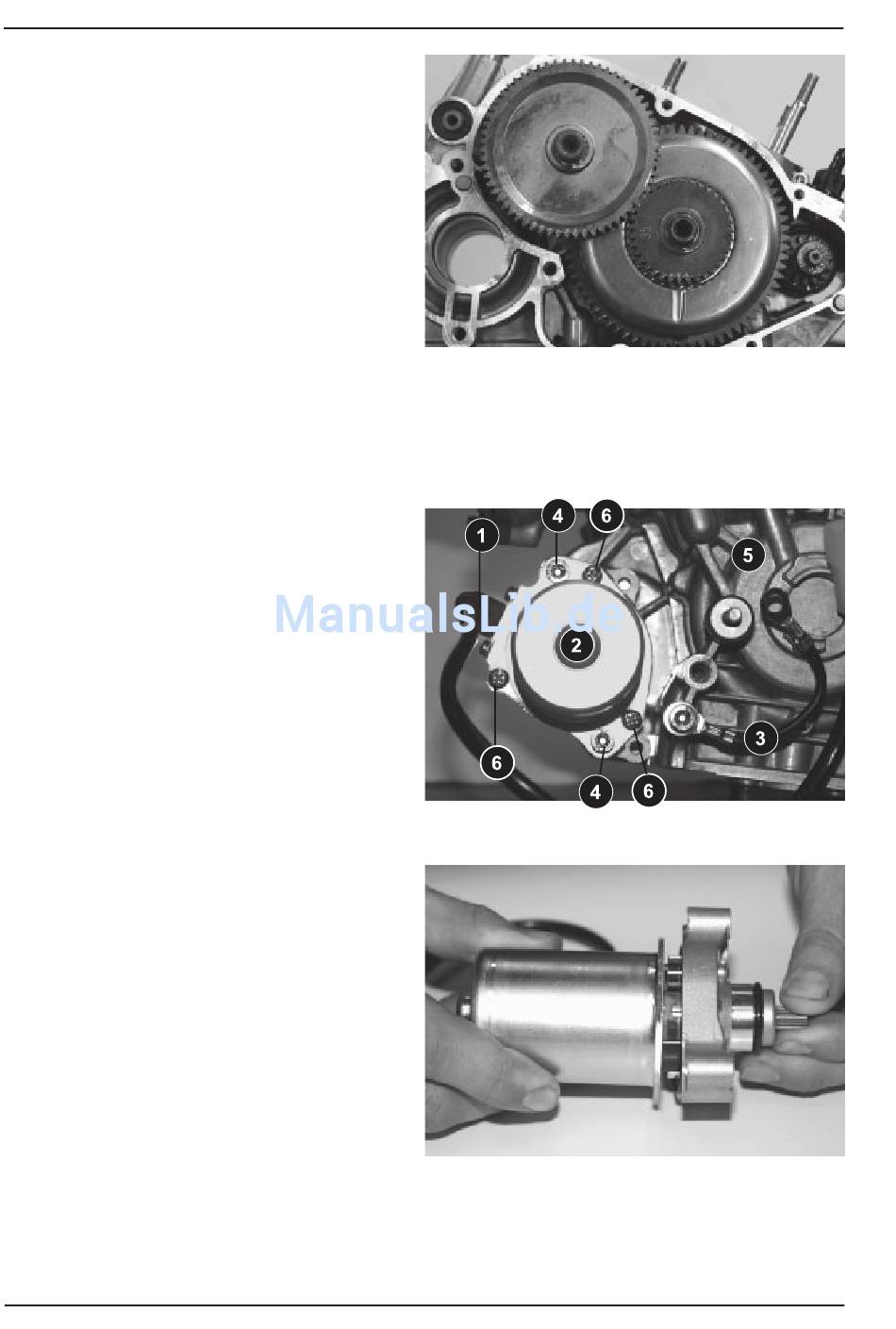

Anpassung Getriebeübersetzung
➩ Zentrierblech und Kupplungsdeckel wie
beschrieben demontieren, Zusammenbau siehe
ab Seite 42.
✔ Die Schmutzfangrille im Sekundärrad (Pos.4 Bild
76 auf Seite 46) ist alle 10 Beriebsstunden zu
reinigen.
◆ Hinweis:
V e r s c h i e d e n e
Übersetzungsverhältnisse sind
möglich,
Betriebsanleitung BRP-ROTAX 125
DD2, ROTAX-Nr. 297 152. Sie
müssen unbedingt auf die richtige
Zähnezahl
Zahnräder achten. Zusammen ergibt
es immer eine Zahl von 97.
■ Achtung: Andere als die vorgeschriebenen
Kombinationen beschädigen den
Antrieb oder zerstören ihn.
Elektrostarter
➩ Elektrische Zuleitung (Pos.1) vom Starter
(Pos.2) demontieren.
➩ Massekabel (Pos.3) abnehmen
➩ Startergehäuse an 2 Zylinderschrauben (Pos.4)
vom Kurbel- und Getriebegehäuse (Pos.5)
abnehmen, siehe Bild 61.
➩ Startergehäuseverschraubungen (Pos.6) lösen.
➩ Rotorwelle mit geeignetem Werkzeug festhalten.
➩ Magnetgehäuse abziehen, siehe Bild 62.
➩ Rotorwelle aus dem Startermotorträger ziehen.
◆ Hinweis:
Achten Sie darauf, daß die
federbelasteten Schleifkontakte
nicht verlorengehen.
➩ Halteblech des Pluskontakts abschrauben.
➩ Gummitülle herausdrücken.
➩ Pluskontakt nach innen durch den Kunststoffring herausziehen.
Seite 38
Reparaturhandbuch 125 MAX DD2
siehe auch
der verwendeten
Bild 60
Bild 61
Bild 62
Ausgabe 01/2006
