Kolben und Kolbenbolzen montieren
◆ Hinweis:
Kurbelgehäuse mit einem sauberen
Lappen abdecken, damit können
keine Kleinteile im Kurbel- und
Getrieberaum verloren gehen und
dort Beschädigungen verursachen.
➩ Kolbenbolzenkäfig mit Lithiumseifenfett
bestreichen,
➩ Kolbenbolzenkäfig in das obere Pleuelauge
einführen,
➩ Kolben und Kolbenbolzen auf das Pleuel
stecken.
■ Achtung: Kolben mit dem Sicherungsstift des
Kolbenrings zum Ansaugkanal
zeigend montieren.
■ Achtung: Der Kolbenbolzen wird mit zwei
Sicherungsringen im Kolben fixiert.

■ Achtung: Immer neue Sicherungsringe

verwenden.
➩ Neuen Kolbenbolzensicherungsring flach auf
eine ebene Fläche legen.
➩ Montagehülse Kolbenbolzensicherungsring
darüber stülpen.
◆ Hinweis:
S p e z i a l w e r k z e u g
„Montagewerkzeug
ROTAX-Nr. 676 035 verwenden.
➩ Mit der konischen Seite des Montagedorns den
Kolbenbolzensicherungsring tiefer in die
Montagehülse schieben.
Seite 49
Reparaturhandbuch 125 MAX DD2
komplett"

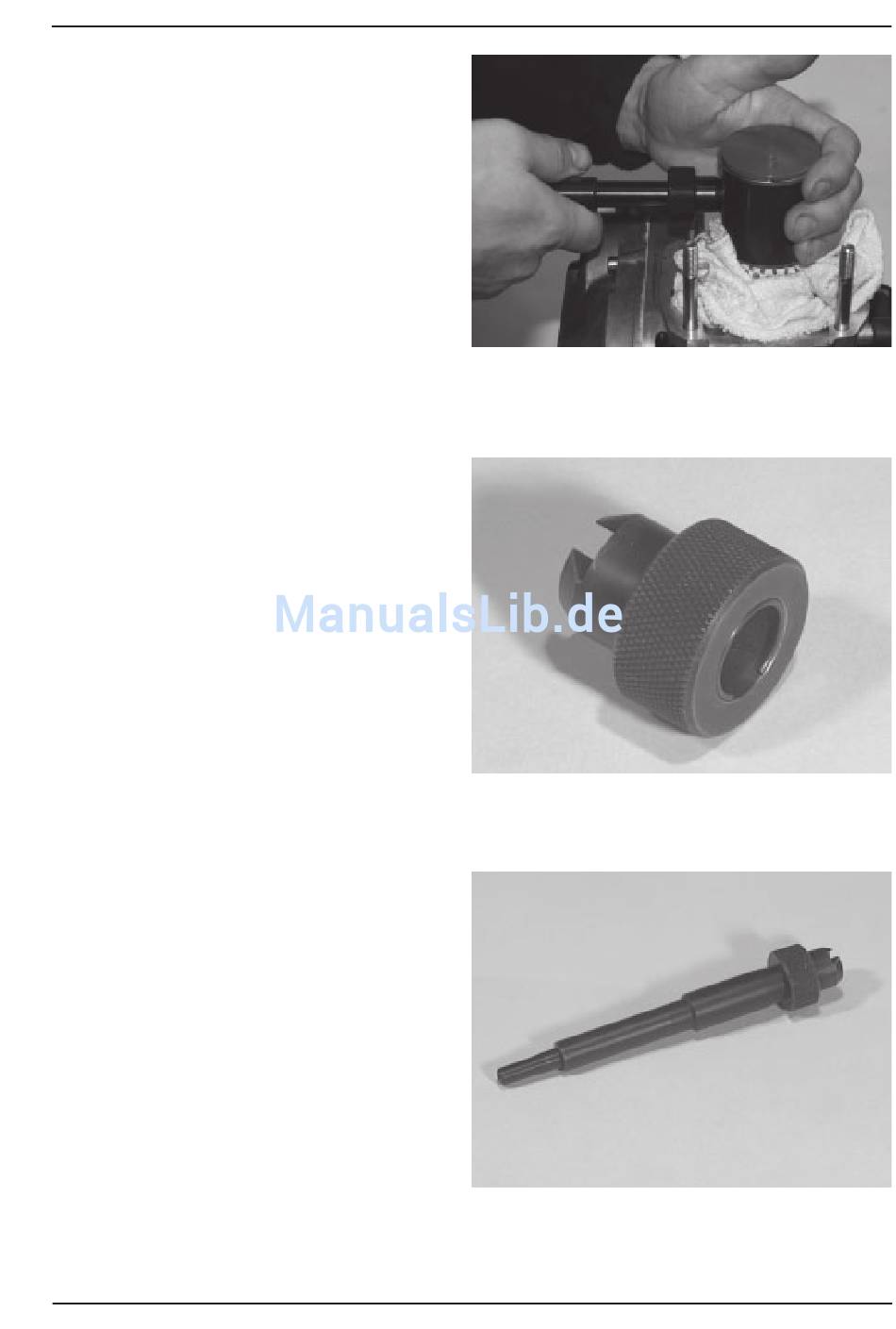

Bild 83
Bild 84
Bild 85
