Kurbelwelle
➩ Kurbelwelle gründlich reinigen.
➩ Konus
Star terkranz
Sicherungsmittels säubern.
✔ Kurbelwelle auf sichtbare Beschädigungen und
Verschleißspuren prüfen:
❇
Gewinde Konus,
❇
Lagersitze,
❇
Lauffläche der Lager,
❇
Kontaktfläche der Wellendichtringe,
❇
Scheibenfeder Nut.
✔ Werte für die beiden Hauptlagersitze (M02), die
Lagerfläche der Kupplung (M03) und des
Kolbenbolzens (M04) ausmessen.
✔ Axialspiel der Pleuellagerung (M05) mit einer
Fühlerlehre ermitteln.
✔ Radialspiel der Pleuellagerung (M06) ermitteln.
✔ Höhenschlag der Kurbelwelle (M07) ermitteln.
❇
M02 = 29,96 mm;
❇
M03 = 14,95 mm;
❇
M04 = 18,97 mm;
❇
M05 = 1,0 mm;
❇
M06 = 0,05 mm;
❇
M07 = 0,03 mm;
◆ Hinweis:
Ist einer der genannten Grenzwerte
M02 oder M03 erreicht, muss die
gesamte
werden. Ist einer Grenzwerte M04
bis M07 erreicht, empfiehlt BRP-
ROTAX die Verwendung des
passenden Reparatursatzes.
◆ Hinweis:
Ist der Grenzwert M07 erreicht,
muss zudem die Kurbelwelle neu
ausgerichtet werden.
Seite 31
Reparaturhandbuch 125 MAX DD2
von Resten
Kurbelwelle ersetzt
des
M02
M05
M07
M04
M02
M03
M06

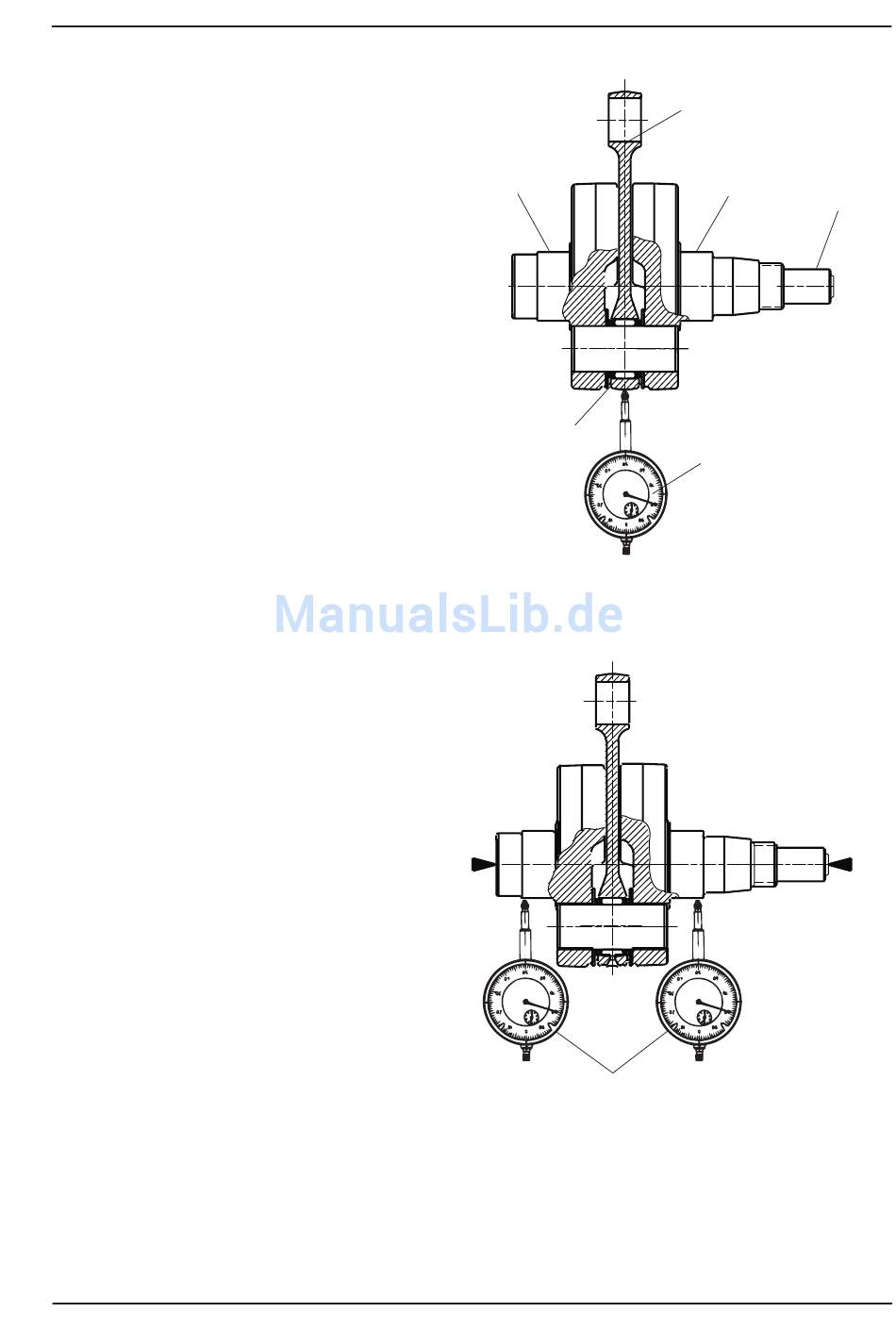

Bild 45
Bild 46
