Rotax 125 MAX DD2 Reparaturhandbuch Seite 30

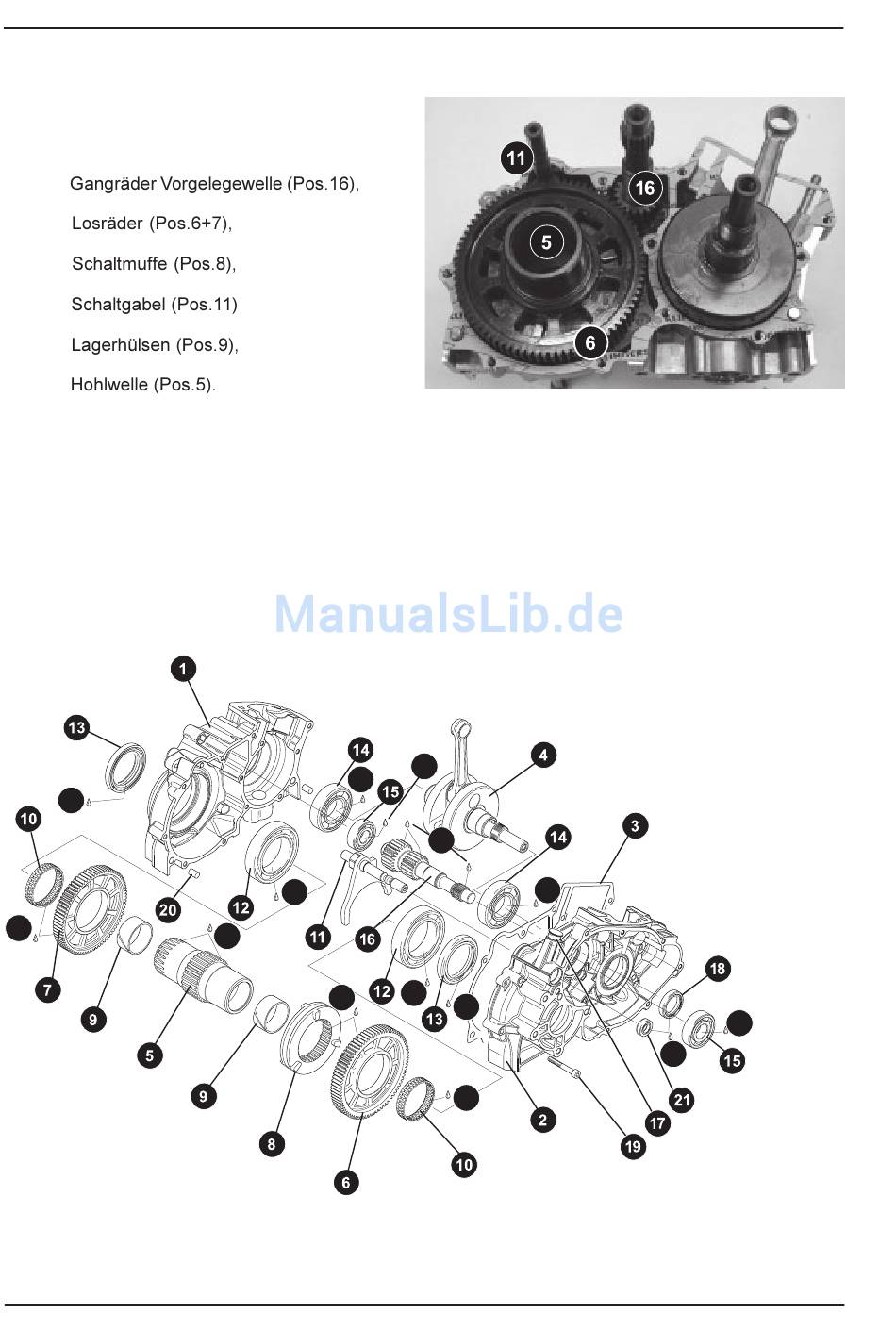

Schaltgetriebe
✔ Folgende Getriebebauteile sind im Rahmen einer
Motorrevision auf Korrosion, Beschädigungen
und Verschleiß zu prüfen:
❇
❇
❇
❇
❇
❇
◆ Hinweis:
Die Verschleißgrenzen für Schaltmuffe und Losrad betragen 0,3 mm im Bereich der Klauen.
◆ Hinweis:
Die Verschleißgrenze für Schaltgabel und Schaltmuffe im Bereich der Anlaufflächen beträgt
0,05 mm.
✔ Sämtliche Bauteile auf Verfärbung und Anlaufspuren prüfen, die Verzahnungen zusätzlich auf Pittings.
B
B
Seite 30
Reparaturhandbuch 125 MAX DD2
A
A
B
B
A
B
A
A
B
B
Bild 43
A
B
Bild 44
