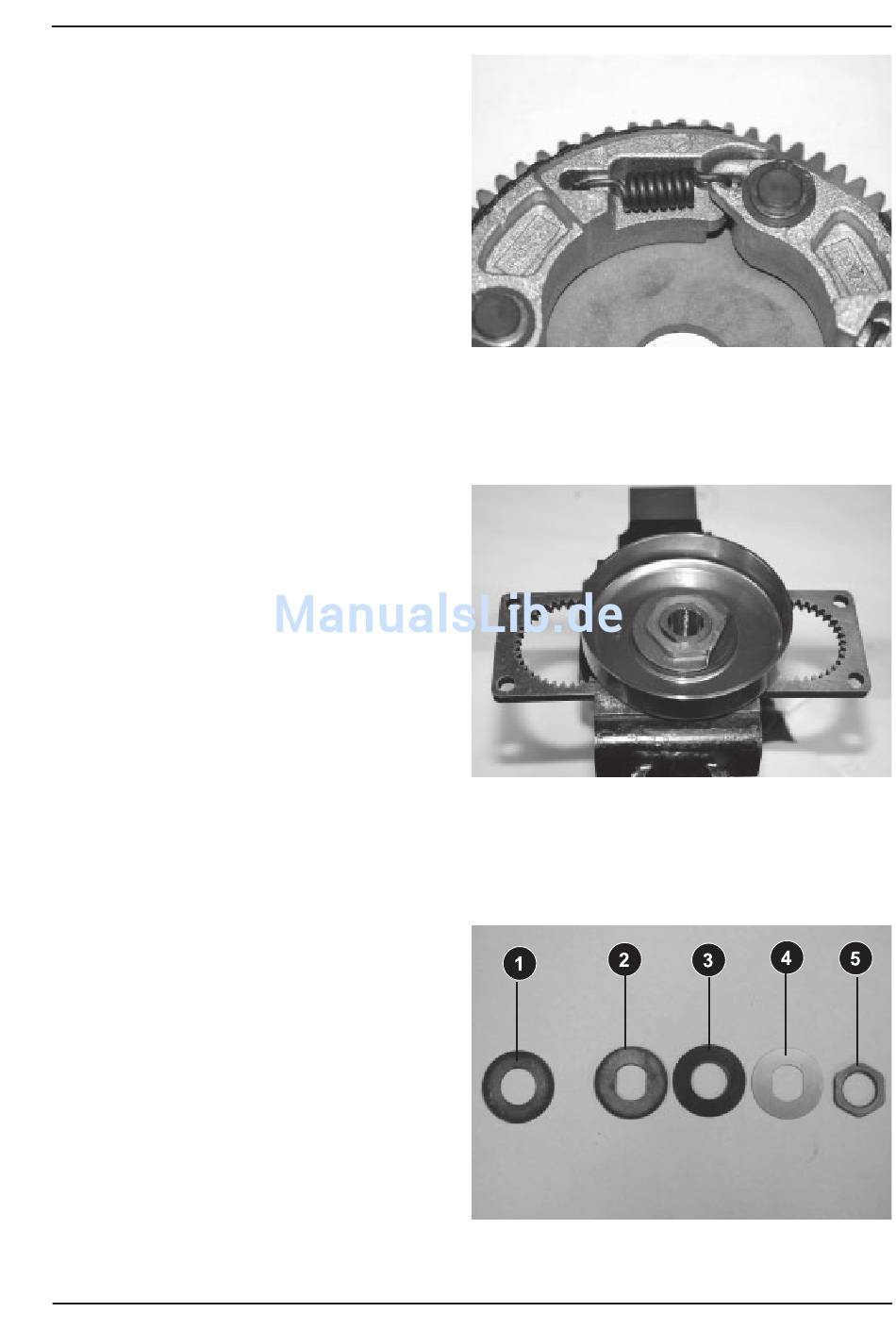

Rotax 125 MAX DD2 Reparaturhandbuch Seite 37

➩ Passscheiben und neue Wellensicherungsringe
mit entsprechender Zange auf die Fliehgewichte
montieren, siehe Bild 57.
◆ Hinweis:
Die offene Seite der Wellen-
sicherungsringe zeigt montiert nach
außen.
Kupplungstrommel mit Antriebsrad
➩ Kupplungstrommel in das Spezialwerkzeug
Haltevorrichtung spannen, siehe Bild 58.
◆ Hinweis:
Spezialwerkzeug „Haltevorrichtung"
ROTAX-Nr. 676 190 oder 676 192
verwenden.
➩ Sicherungsblech der Sicherungsmutter mit
geeignetem Werkzeug geradebiegen.
➩ Sicherungsmutter SW1,5 Zoll mit passendem
Schlüssel lösen.
◆ Hinweis:
Beim
Kupplungstrommel
Sicherungsschraube mit Loctite 648
zu sichern. Der Anzugwer t der
Sicherungsschraube beträgt 12 Nm
plus 1 Umdrehung.
➩ Antriebsrad (nicht im Bild), Anlaufscheiben
(Pos.1+2), Tellerfeder (Pos.3), Sicherungsblech
(Pos.4) und Sechskantmutter (Pos.5) einzeln
ablegen.
✔ Anlaufscheiben, Nadellager und Tellerfeder auf
Verschleiß prüfen und bei Bedarf erneuern.
✔ Antriebsrad auf Abrieb und Riefen im
Lagerbereich prüfen, Deformation oder
Verschleiß der Verzahnung prüfen.
Seite 37
Reparaturhandbuch 125 MAX DD2
Zusammenbau
ist
der
die
Bild 57
Bild 58
Bild 59
Ausgabe 01/2006
