Rotax 125 MAX DD2 Reparaturhandbuch Seite 27

Kurbel- und Getriebegehäuse
✔ Beide Gehäusehälften auf Risse und
Beschädigungen prüfen.
✔ Dichtflächen auf Beschädigungen prüfen.
✔ Gewindegänge auf Sauberkeit und Gängigkeit
prüfen.
◆ Hinweis:
Stiftschrauben
befestigung müssen mit dem langen
Gewinde und Loctite 221 ins
Gehäuse eingedreht werden. Das
Anzugsmoment beträgt 5 Nm.
✔ Ölbohrungen der Hauptlager auf Durchgang
prüfen und bei Bedarf mit Druckluft säubern.
✔ Überlaufbohrung auf Durchgang prüfen und bei Bedarf mit Druckluft säubern.
✔ Die Kugel- und Nadellager auf Gängigkeit und Materialabrieb (Pitting) kontrollieren.
Wellendichtringe Wasserpumpe
➩ Beide Wellendichtringe der Wasserpumpenwelle
mit geeignetem Werkzeug ausbauen.
➩ Neue Wellendichtringe im Bereich der Dichtlippe
mit Molycote 111 einfetten.
➩ Inneren Wellendichtringe wie in Bild 35 gezeigt
mit Montagedorn einführen.
◆ Hinweis:
Spezialwerkzeug "Montagedorn" -
ROTAX Nr. 676 021 verwenden.
◆ Hinweis:
Einbaulage
Schlauchfeder vom äußeren Ring
muss nach außen zeigen, die
Schlauchfeder des inneren Rings ist
nicht sichtbar, siehe Bild 35.
➩ Äußeren Wellendichtring mit der Montagedorn
bis zum Anschlag wie in Bild 36 gezeigt
einpressen.
◆ Hinweis:
Spezialwerkzeug "Montagedorn" -
ROTAX Nr. 676 021 verwenden.
◆ Hinweis:
Unter Einsatz des Montagedorns
kann ein Wellendichtring auch bei
unzerlegtem Motor erneuert
werden.
Seite 27
Reparaturhandbuch 125 MAX DD2
der Zylinder-
beachten - die

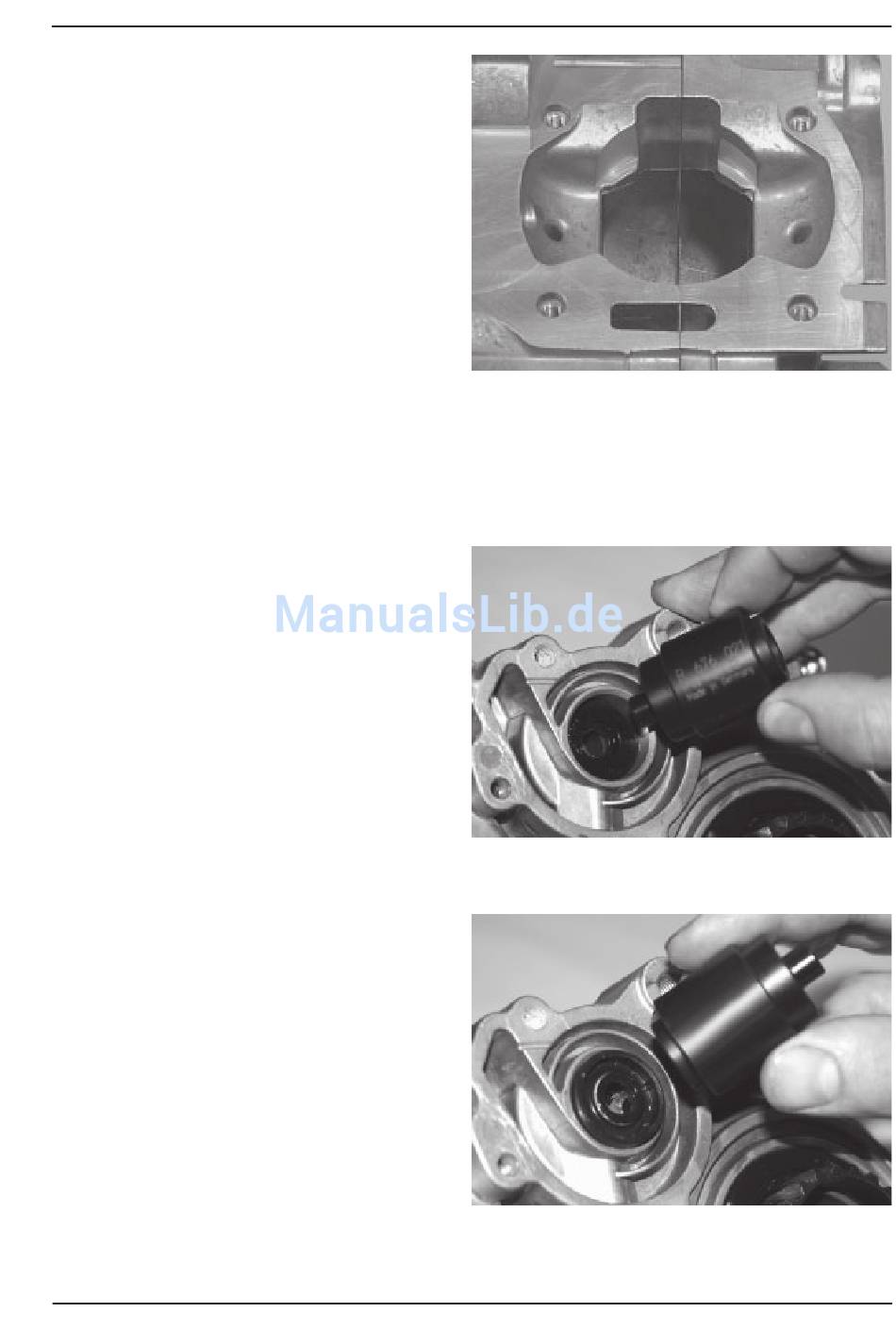

Bild 34, Abb.
ähnlich
Bild 35
Bild 36
Ausgabe 01/2006
