Rotax 125 MAX DD2 Reparaturhandbuch Seite 20

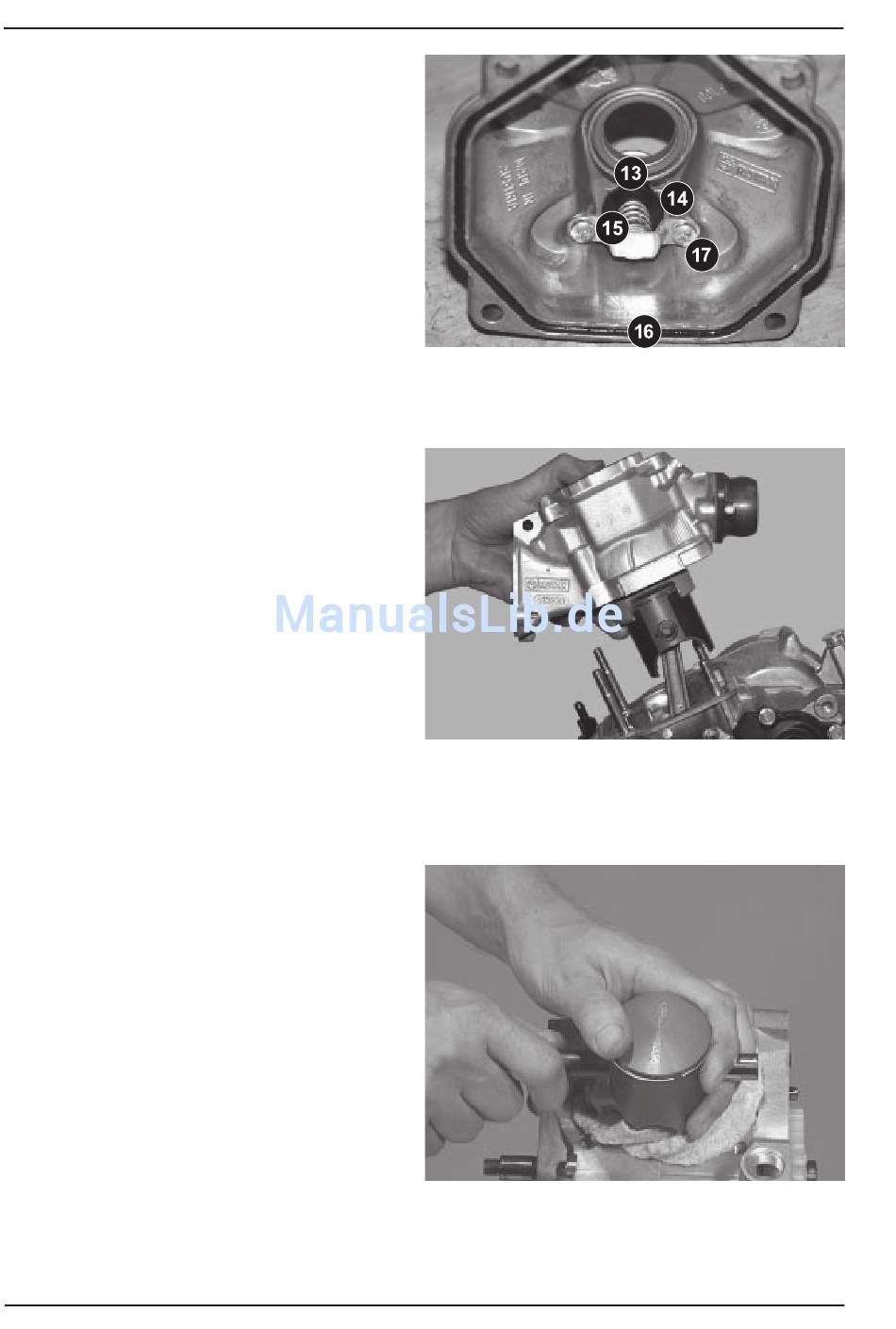

Kühlmittel-Thermostat demontieren
➩ Kühlmittel-Thermostat (Pos.13) durch Lösen von
2 Schrauben (Pos.17) am Metall-Haltebügel
(Pos.16) vom Zylinderkopfdeckel abnehmen.
➩ Thermostat aus der Halterung (Pos.14) nehmen,
➩ Spiralfeder (Pos.15) herausnehmen.
Zylinder demontieren
➩ Zylinder an 4 Bundmuttern (Pos.11) vom Kurbel-
und Getriebegehäuse lösen.
➩ Zylinder mit Fußdichtung (Pos.12) vom Kurbel-
und Getriebegehäuse nehmen.
➩ Verschlußschraube (Pos.4) nur lösen, wenn
diese undicht oder beschädigt ist.
■ Achtung:
Kolben, Kolbenring und Zylinder-
wandung beim Ausbau nicht
beschädigen.
Kolben und Kolbenring demontieren
➩ Kolbenbolzensicherungsring mit geeignetem
Werkzeug herausdrücken.
■ Achtung: Um den Kolbenbolzensicherungsring
vor unbeabsichtigtem Verlust im
Kurbelgehäuse zu schützen, sollte
ein sauberer Lappen die Aussparung
sicher abdecken.
■ ■ ■ ■ ■ Achtung: Kolben immer mit der Hand stützen
um ein Biegemoment auf die
Pleuelstange zu vermeiden.
Seite 20
Reparaturhandbuch 125 MAX DD2
Bild 20
Bild 21
Bild 22
Ausgabe 01/2006
