✔ Sicherungsstift des Kolbenrings auf Verschleiß
prüfen.

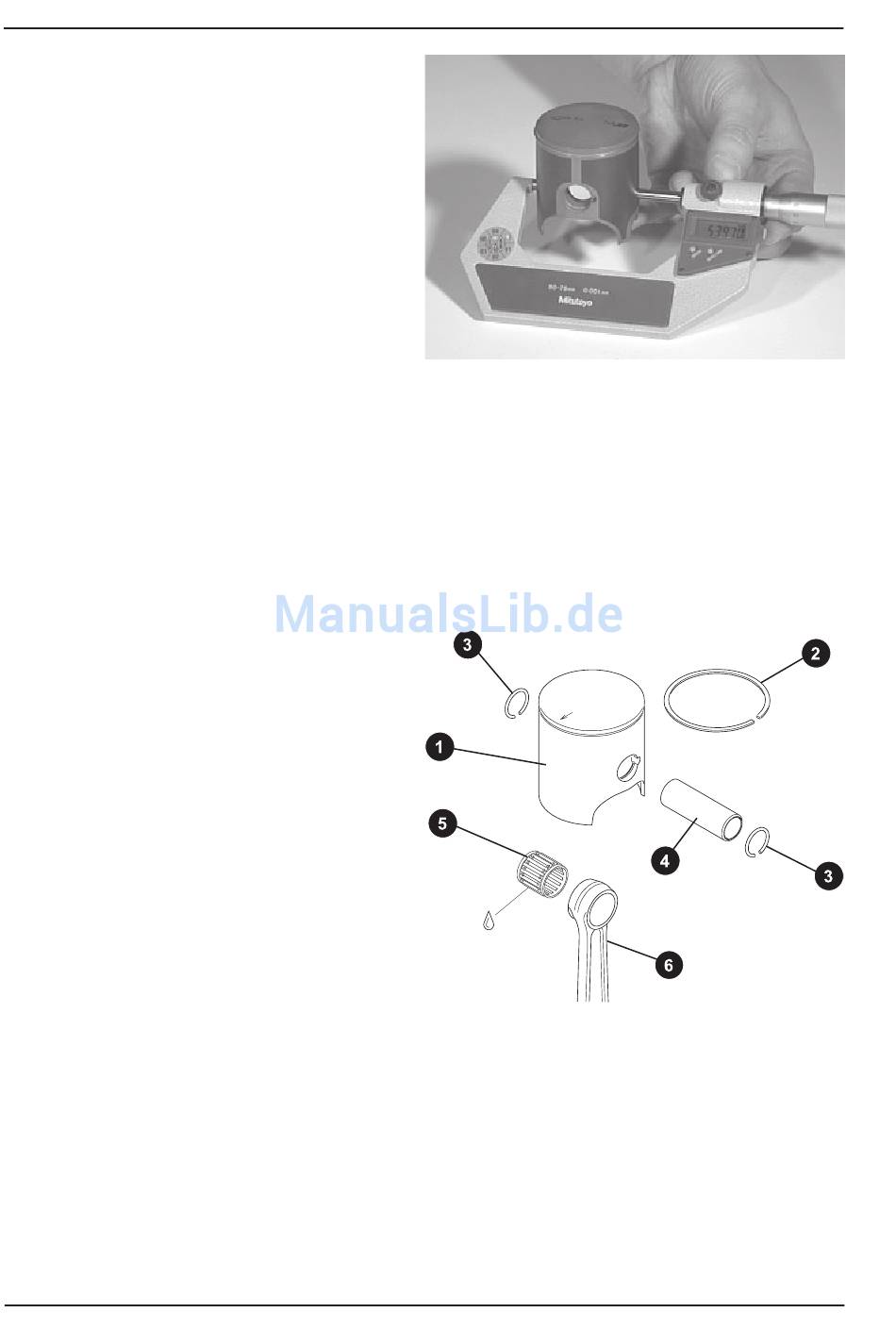

✔ Kolbendurchmesser mit einem Mikrometer
erfassen, wie in Bild 51 gezeigt. Meßbedingung
Raumtemperatur = 20 °C, Messort 20 mm von
der Kolbenunterkante weg, quer zum
Kolbenbolzen.
✔ Kolbenspiel erfassen, die Verschleißgrenze
beträgt 0,08 mm.
◆ Hinweis:
Ist dieser Grenzwert erreicht, muss
ein Kolben gleicher Maßgruppe
montiert werden.
◆ Hinweis:
Die zulässigen Kolben-Zylinder-
Paarungen sind im Abschnitt Maße
Kolben und Zylinder zu finden, siehe Seite 35.
◆ Hinweis:
Das Kolbenspiel einer neuen Kolben/Zylinder-Paarung soll 0,04 - 0,05 mm betragen.
◆ Hinweis:
Beim Einbau eines neuen Kolbens sind auch Kolbenbolzen, Nadellager und die
Sicherungsringe zu ersetzen.
Kolbenbolzen, Nadellager und Sicherungsringe
✔ Kolbenbolzen (Pos.4) auf Verschleiß und
Verfärbungen prüfen.
✔ Nadellager (Pos.5) auf Risse, Materialabrieb und
Verfärbungen prüfen.

✔ Die Kolbenbolzensicherungsringe (Pos.3)

werden bei jeder Reparatur ersetzt.
Kolben (Pos.1), Kolbenring (Pos.2) und Pleuel
(Pos.6) wurden bereits einer Prüfung unterzogen,
siehe Seiten 31 bis 34.
Seite 34
Reparaturhandbuch 125 MAX DD2
Bild 51
Bild 52
Ausgabe 01/2006
