Rotax 125 MAX DD2 Reparaturhandbuch Seite 28

Sonstige Wellendichtringe
➩ Wellendichtringe mit geeignetem Werkzeug aus
den Lagersitzen von Kurbelwelle, Hohlwelle und
Schalt(gabel)welle ziehen.
➩ Neue Wellendichtringe im Bereich der Dichtlippe
mit Molycote 111 einfetten.

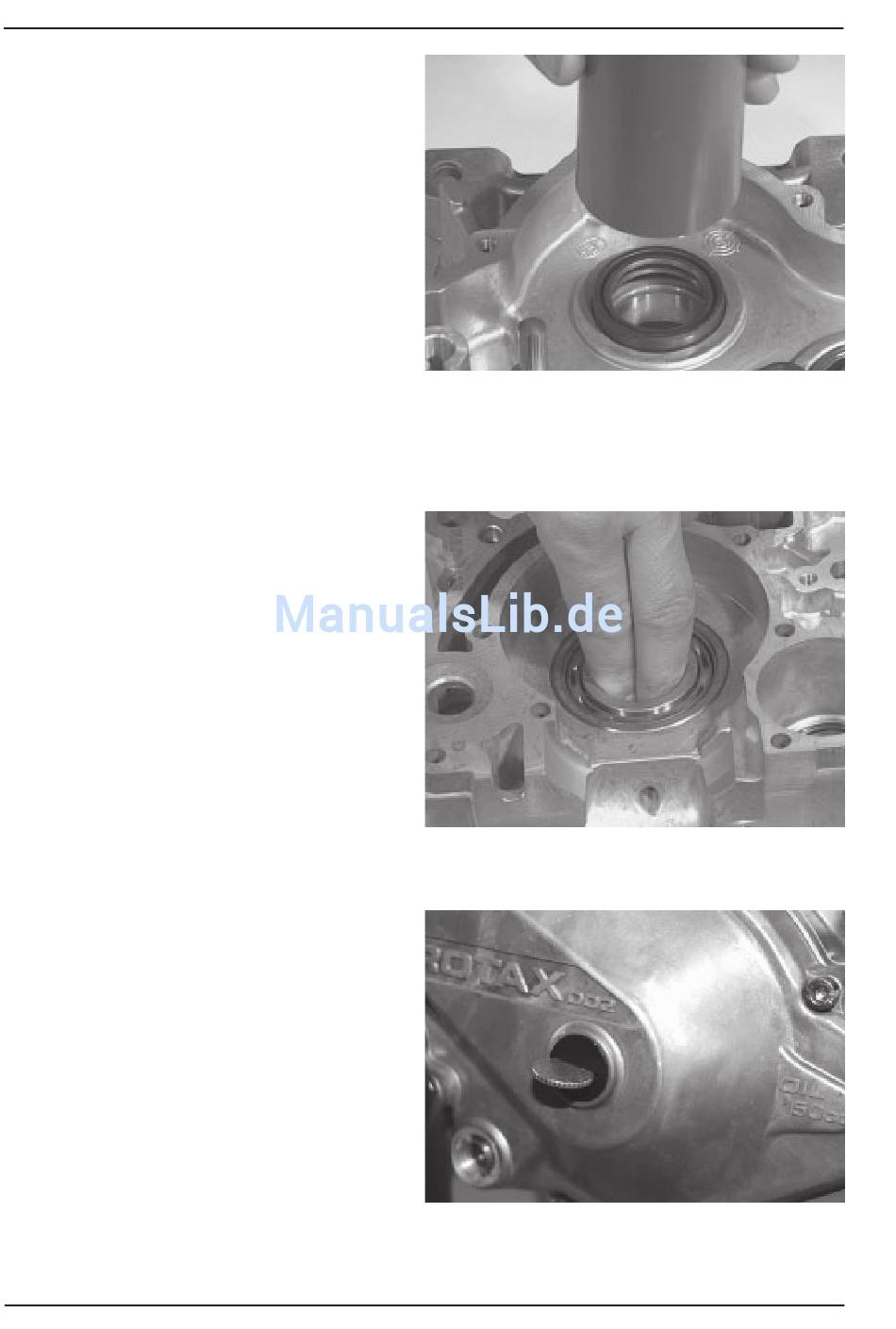

➩ Wellendichtring der Hohlwelle wie in Bild 37
gezeigt mit Montagehülse einführen.
◆ Hinweis:
Spezialwerkzeug "Montagedorn" -
ROTAX Nr. 676 022 verwenden.
Nadel- und Kugellager
◆ Hinweis:
Lager vor dem Prüfen mit Motoröl
einölen. Der Innenring muss sich
leicht und ruckfrei drehen lassen.
Das Lager darf keine Geräusche
erzeugen.
◆ Hinweis:
Ist das Lager einer Seite beschädigt,
immer beide Lager austauschen.
◆ Hinweis:
Sind Wellendichtringe hinter den
Lagern montiert (z.B. Hohlwelle),
sind diese bei einem Austausch der
Lager ebenfalls zu erneuern.
➩ Entlüftungsschraube herausschrauben.
➩ Ölkontrollschraube mit geeignetem Werkzeug
z.B. 20-Cent-Münze herausdrehen.
◆ Hinweis:
Verbliebene Anbauteile am Gehäuse
demontieren, um Beschädigungen
beim Erhitzen zu vermeiden.
➩ Gehäusehälften mit den defekten Kugellagern
nacheinander für 10 Minuten auf 150°C erhitzen.
▲ Warnung: Beim Arbeiten mit ofenheißen
Bauteilen unbedingt hitzebeständige
Handschuhe tragen.
Seite 28
Reparaturhandbuch 125 MAX DD2
Bild 37, Abb.
ähnlich
Bild 37
Bild 38, Abb.
ähnlich
Bild 39
Ausgabe 01/2006
