Kühler montieren
➩ Kühler (Pos.1) komplett an 3 Gummilagern (Pos.5) am Kartrahmen befestigen, das vorgeschriebene
Drehmoment beträgt 10 Nm.
➩ Kühlerschläuche (Pos.3) auf die Stutzen am Kühler stülpen und zu den Stutzen am Motor ausrichten,
danach mit den Schlauchschellen (Pos.4) wasserdicht anziehen.

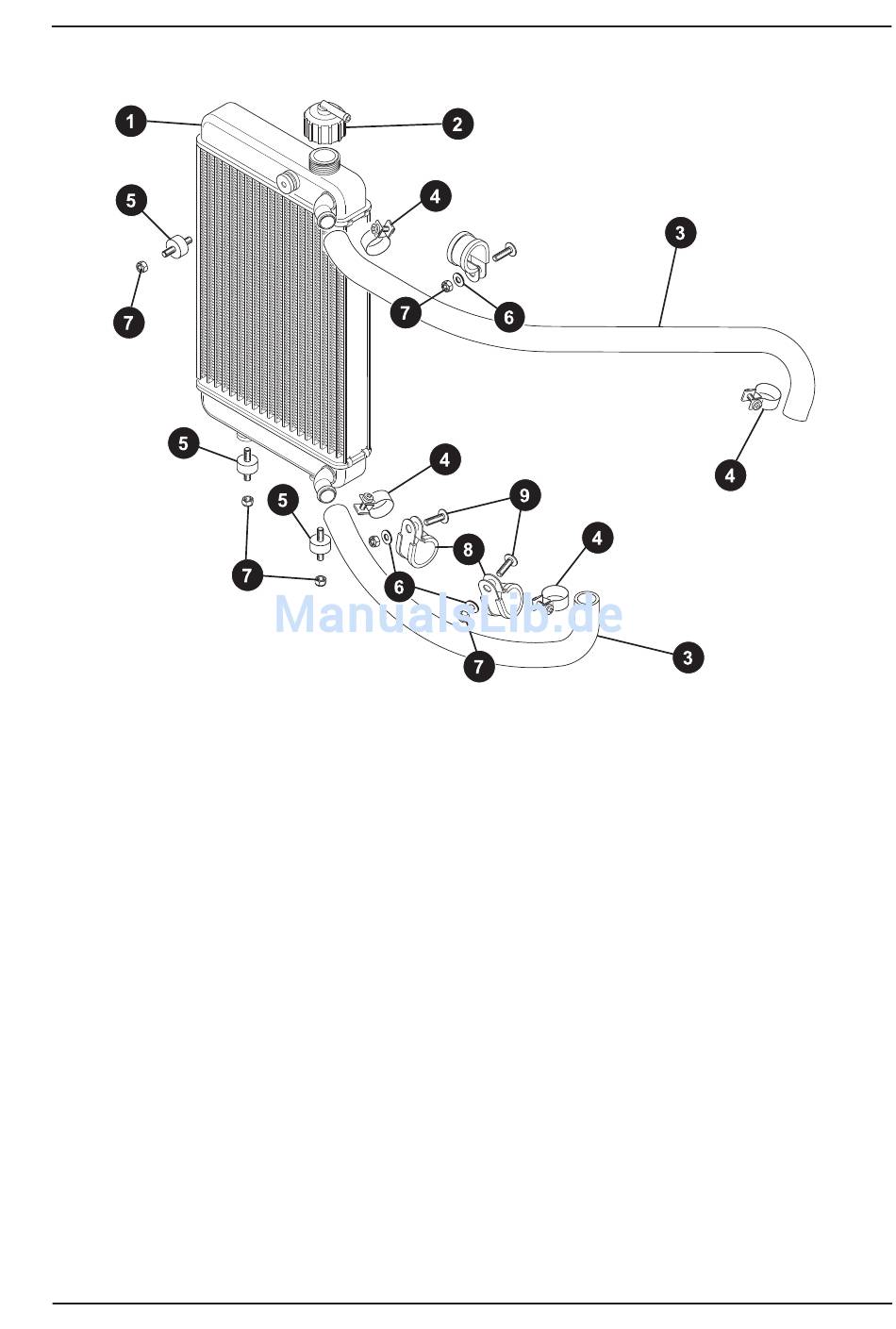

➩ 3 Rohrschellen (Pos.8) über die Kühlerschläuche stülpen, wie in Bild 105 gezeigt - zwei unten, eine
oben - ausrichten und am Rahmen mit den Schrauben (Pos.9) anschrauben.
➩ Am Kartrahmen Unterlegscheiben verwenden, Muttern mit dem vorgeschriebenen Drehmoment von 10
Nm anziehen.
◆ Hinweis:
Immer neue selbstsichernde Sechskantmuttern verwenden.
◆ Hinweis:
Einbaulage des Kühlers beachten.
