Rotax 125 MAX DD2 Reparaturhandbuch Seite 39

◆ Hinweis:
Wo notwendig, die Gummidichtung
und den Massepol vom Starterträger
abschrauben und säubern.
✔ Schleifkohlen prüfen und bei Bedarf durch
Neuteile ROTAX-Nr. 281 260 ersetzen.
➩ Kunststoffring
Startermotorträger einsetzen.
➩ Pluskontakt von innen durch den Kunststoffring
und die Aussparung des Startermotorträgers
führen.
➩ Kunststoffring mit zwei Kreuzschlitzschrauben
und Unterlagscheiben befestigen, eine
Befestigung gibt den Massekontakt.
➩ Gummitülle über den Pluskontakt stülpen.
➩ Halteblech am Startermotorträger befestigen.
➩ Spiralfedern in die Aussparungen des Kunststoffrings einsetzen, Kohlen dagegen-drücken.
➩ Rotorwelle achtsam einführen.
✔ Kohlen müssen korrekt am Schleifring anliegen.
➩ Startermotorträger im Bereich des Pluspols mit
Loctite 5910 ausfüllen, siehe Bild 64. Damit
werden die bruchempfindlichen Schleifkohlen
gegen Motorvibration geschützt.
➩ O-Ring in den Startermotorträger einsetzen.
➩ Rotorwelle mit geeignetem Werkzeug festhalten, Magnetgehäuse auf Startermotorträger fixieren.
➩ Startermotor komplett an zwei Zylinderschrauben mit vorgeschriebenem Drehmoment von 10 Nm am
Kupplungs- und Getriebgehäuse festziehen.
➩ elektrische Zuleitung zum E-Motor anschrauben, Beschaltung siehe Einbauhinweise.
Seite 39
Reparaturhandbuch 125 MAX DD2
verdrehsicher in den

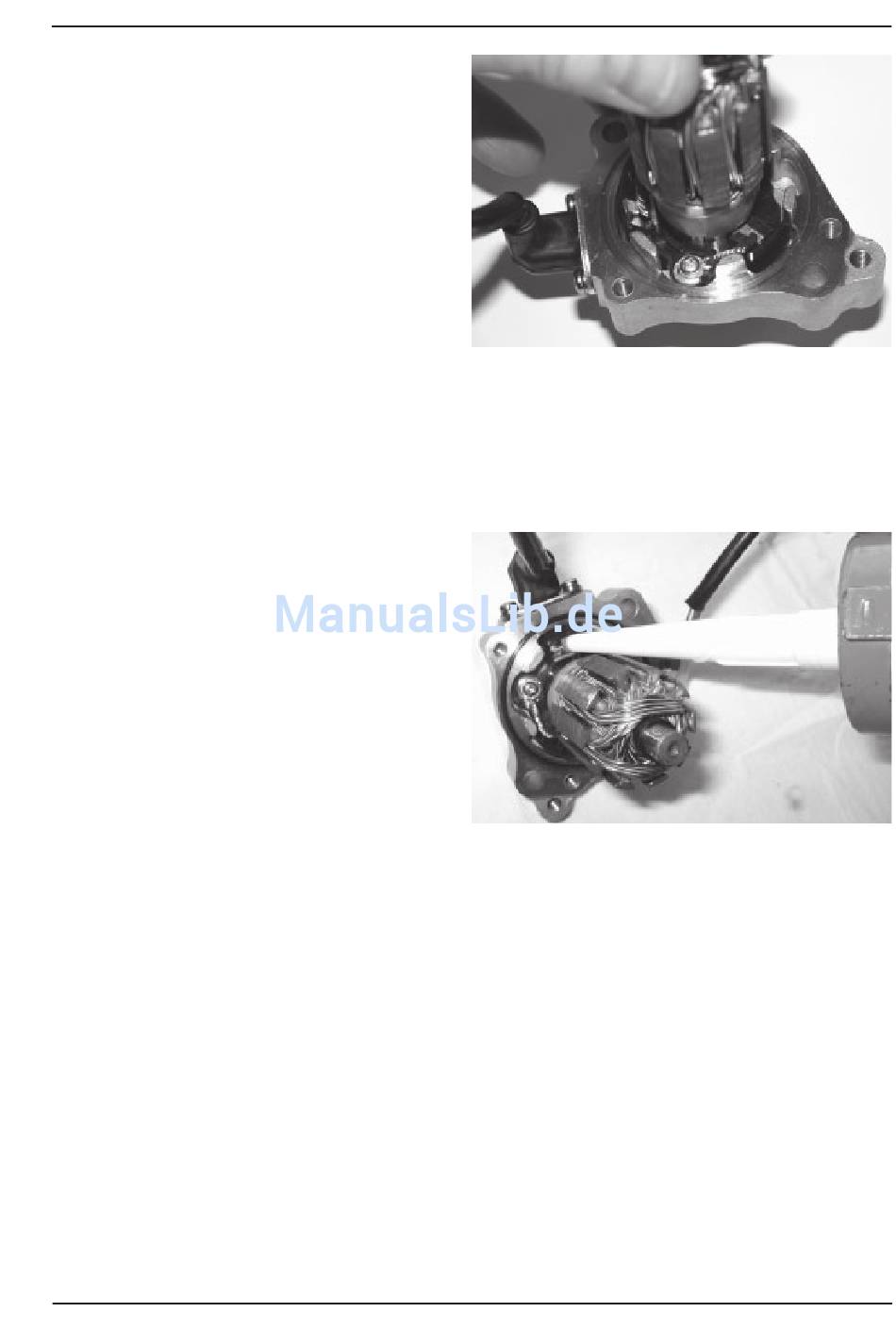

Bild 63
Bild 64
Ausgabe 01/2006
