UDC-/UDCM-*GS-*-IO*-Serie
Beschreibung der Sensorparameter
9.3.3
Schwellenwerte von Set 1 bis Set 4 (Obere / Untere Schwelle)
Je Schwellenwerteset gibt es eine obere und eine untere Schwelle. Im Geräte-DTM werden
diese in folgender Form dargestellt:

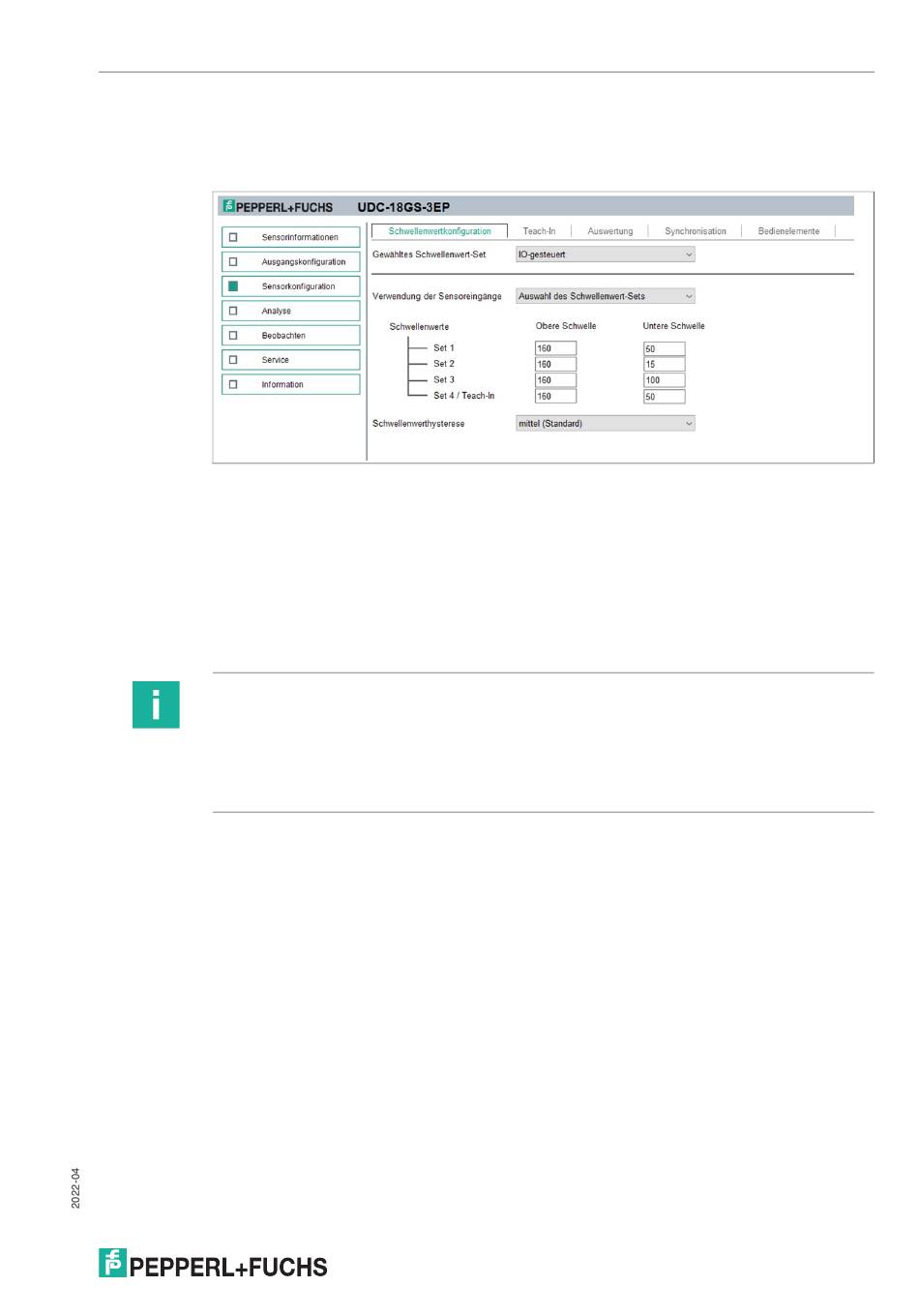

Abbildung 9.1
Die "Obere Schwelle" stellt dabei die Umschaltschwelle vom Zustand "LUFT" auf "EINZELBO-
GEN" dar. Die "Untere Schwelle" stellt die Umschaltschwelle vom Zustand "EINZELBOGEN"
auf "DOPPELBOGEN" dar. Über die Anwahl eines Schwellenwertesets werden die dazugehö-
rigen Schwellen im Sensor zur Auswertung herangezogen.
Die jeweils möglichen Wertebereiche für die oberen und unteren Schwellen sind abhängig vom
verwendeten Gerät (Bauform M18 oder M30) und dem jeweiligen Schwellenwerteset. Das
"Schwellenwerteset 4 /Teach-In" erlaubt mit bestimmten Einschränkungen einen größeren Ein-
stellbereich als die Sets 1 bis 3. Siehe Kapitel "Teach-In" oder alternativ in der DTM-Hilfe zur
Sektion "Sensorkonfiguration – Teach-In".
Hinweis!
Der obere Schwellenwert sollte größer als der untere Schwellenwert gesetzt werden, damit
eine logisch korrekte Zuordnung möglich ist. Sollte dieser Punkt vom Anwender nicht beachtet
werden, vertauscht der Sensor die eingegebenen Schwellenwerte bei seiner Auswertung in
logischer Hinsicht selbständig. Dadurch wird die korrekte Funktion des Sensors sichergestellt.
Die unter den jeweiligen Parametern eingegebenen Werte werden dabei nicht verändert oder
vertauscht und erscheinen unter logischer Betrachtung weiterhin als "falsch zugeordnet".
57
