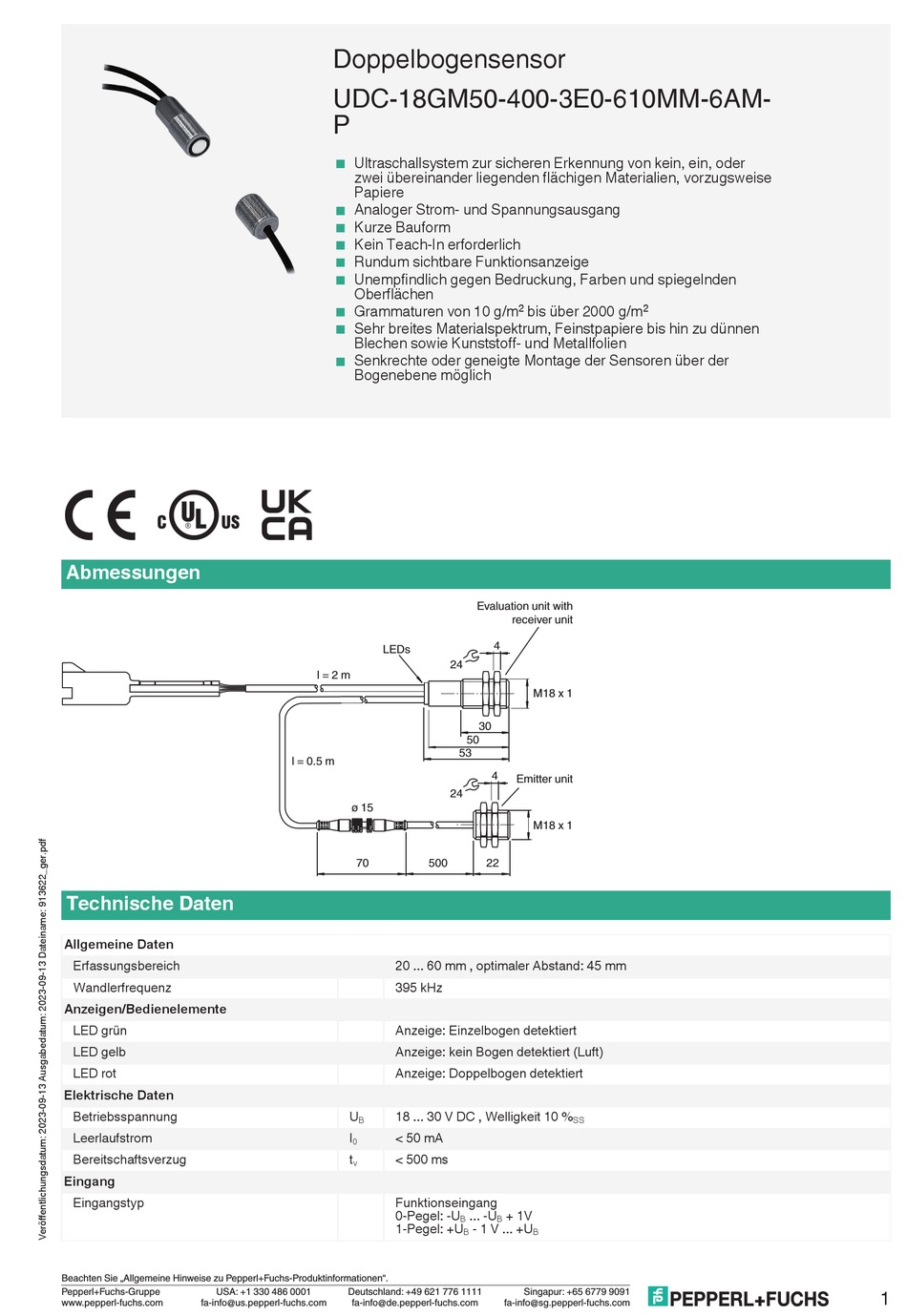

Pepperl+Fuchs UDC-18GM50-400-3E0-610MM-6AMP Bedienungsanleitung

Abmessungen
Technische Daten
Allgemeine Daten
Erfassungsbereich
Wandlerfrequenz
Anzeigen/Bedienelemente
LED grün
LED gelb
LED rot
Elektrische Daten
Betriebsspannung
Leerlaufstrom
Bereitschaftsverzug
Eingang
Eingangstyp
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Doppelbogensensor
UDC-18GM50-400-3E0-610MM-6AM-
P
< Ultraschallsystem zur sicheren Erkennung von kein, ein, oder
zwei übereinander liegenden flächigen Materialien, vorzugsweise
Papiere
< Analoger Strom- und Spannungsausgang
< Kurze Bauform
<
Kein Teach-In erforderlich
<
Rundum sichtbare Funktionsanzeige
<
Unempfindlich gegen Bedruckung, Farben und spiegelnden
Oberflächen
< Grammaturen von 10 g/m
< Sehr breites Materialspektrum, Feinstpapiere bis hin zu dünnen
Blechen sowie Kunststoff- und Metallfolien
<
Senkrechte oder geneigte Montage der Sensoren über der
Bogenebene möglich
LEDs
24
l = 2 m
53
l = 0.5 m
24
ø 15
70 500
20 ... 60 mm , optimaler Abstand: 45 mm
395 kHz
Anzeige: Einzelbogen detektiert
Anzeige: kein Bogen detektiert (Luft)
Anzeige: Doppelbogen detektiert
U 18 ... 30 V DC , Welligkeit 10 %
B
I < 50 mA
0
t < 500 ms
v
Funktionseingang
0-Pegel: -U
B
1-Pegel: +U
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
2
bis über 2000 g/m
Evaluation unit with
receiver unit
4
M18 x 1
30
50
4
Emitter unit
M18 x 1
22
SS
... -U + 1V
B
- 1 V ... +U
B B
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
2
1
