UC***-18GS-Serie

Inbetriebnahme mithilfe von PACTware und DTM

6 Inbetriebnahme mithilfe von PACTware und DTM
Für eine einfache und umfängliche Parametrierung des Sensors über IO-Link steht ein DTM
zum Download zur Verfügung. Siehe im Internet über www.pepperl-fuchs.com auf der Pro-
duktseite für den betreffenden Sensor der UC***-18GS-Serie. Mit dieser DTM ist eine Konfigu-
ration sowohl über IO-Link als auch über die Infrarotschnittstelle IrDa möglich.
In diesem Handbuch ist die Parametrierung mithilfe der FTD-Rahmenapplikation "PACTware"
beschrieben, in die der betreffende DTM (Device Type Manager) geladen wird. Grundsätzlich
können Sie auch eine andere geeignete FTD-Rahmenapplikation verwenden. Statt der Ver-
wendung des DTM ist auch eine Parametrierung mithilfe der zugehörigen IODD möglich.
6.1 Inbetriebnahme über IO-Link
Hinweis!
Für den Anschluss des Sensors an den IO-Link-Master ist ein M12-Verbindungskabel
erforderlich. Geeignete Verbindungskabel können Sie über www.pepperl-fuchs.com auf der
Produktseite für den betreffenden Sensor finden.
Voraussetzungen für die Inbetriebnahme
Um den Sensor über IO-Link mithilfe der Software "PACTware DC" und dem zugehörigen DTM
(Device Type Manager) anzusprechen, gehen Sie wie folgt vor:
1.
Stellen Sie sicher, dass PACTware DC und die notwendigen DTMs (Device Type Manager)
bzw. die Gerätebeschreibung IODD für den Sensor sowie den IO-Link-Master und evtl.
erforderliche Kommunikations-DTMs für vorgelagerte Komponenten (z.B. IO-Link-Master)
installiert sind.
2.
Verbinden Sie den Sensor über ein M12-Verbindungskabel mit einem IO-Link USB Master.
3.
Verbinden Sie den IO-Link-USB Master über ein USB-Kabel mit einem USB-Anschluss ihres
PCs.
Aufbau der Sensorkommunikation mit PACTware DC
1.
Starten Sie PACTware DC durch Doppelklicken auf das PACTware DC-Symbol.

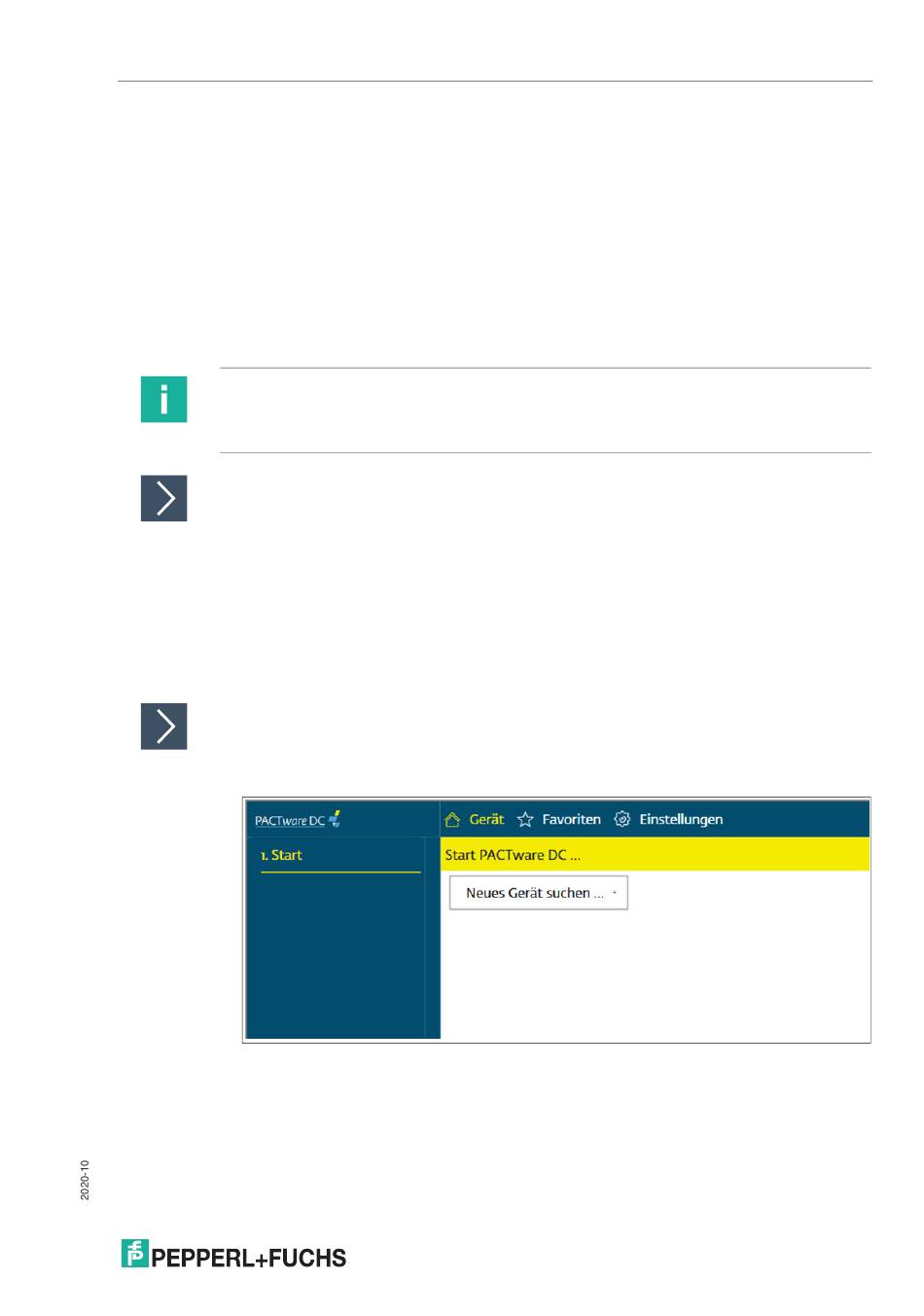

Abbildung 6.1
23
