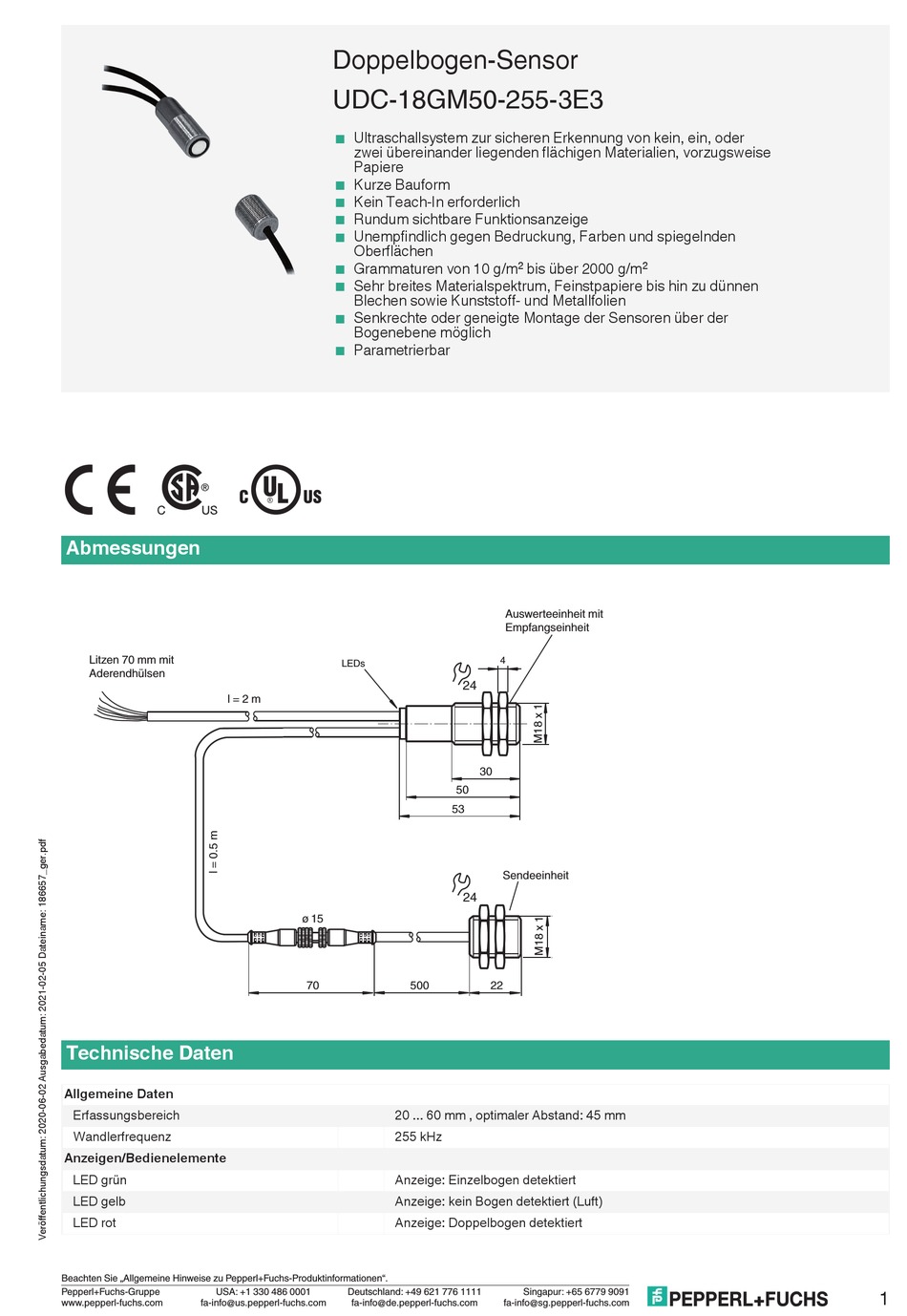

Doppelbogen-Sensor
UDC-18GM50-255-3E3
<
Ultraschallsystem zur sicheren Erkennung von kein, ein, oder
zwei übereinander liegenden flächigen Materialien, vorzugsweise
Papiere
<
Kurze Bauform
<
Kein Teach-In erforderlich
<
Rundum sichtbare Funktionsanzeige
<
Unempfindlich gegen Bedruckung, Farben und spiegelnden
Oberflächen
<
Grammaturen von 10 g/m
<
Sehr breites Materialspektrum, Feinstpapiere bis hin zu dünnen
Blechen sowie Kunststoff- und Metallfolien
<
Senkrechte oder geneigte Montage der Sensoren über der
Bogenebene möglich
<
Parametrierbar
LEDs
24
50
53
24
ø 15
70
500
20 ... 60 mm , optimaler Abstand: 45 mm
255 kHz
Anzeige: Einzelbogen detektiert
Anzeige: kein Bogen detektiert (Luft)
Anzeige: Doppelbogen detektiert
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
2
2
bis über 2000 g/m
Auswerteeinheit mit
Empfangseinheit
4
30
Sendeeinheit
22
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
1
