UDC-/UDCM-*GS-*-IO*-Serie
Installation
3
Installation
3.1
Vorbereitung
Gerät auspacken
1.
Prüfen Sie Verpackung und Inhalt auf Beschädigung.
Benachrichtigen Sie bei Beschädigung den Spediteur und verständigen Sie den Lieferan-
ten.
2.
Prüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf Vollständigkeit
und Richtigkeit.
Bei auftretenden Fragen wenden Sie sich an Pepperl+Fuchs.
3.
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren
Zeitpunkt eingelagert oder verschickt werden soll.
3.2
Anschluss
3.2.1

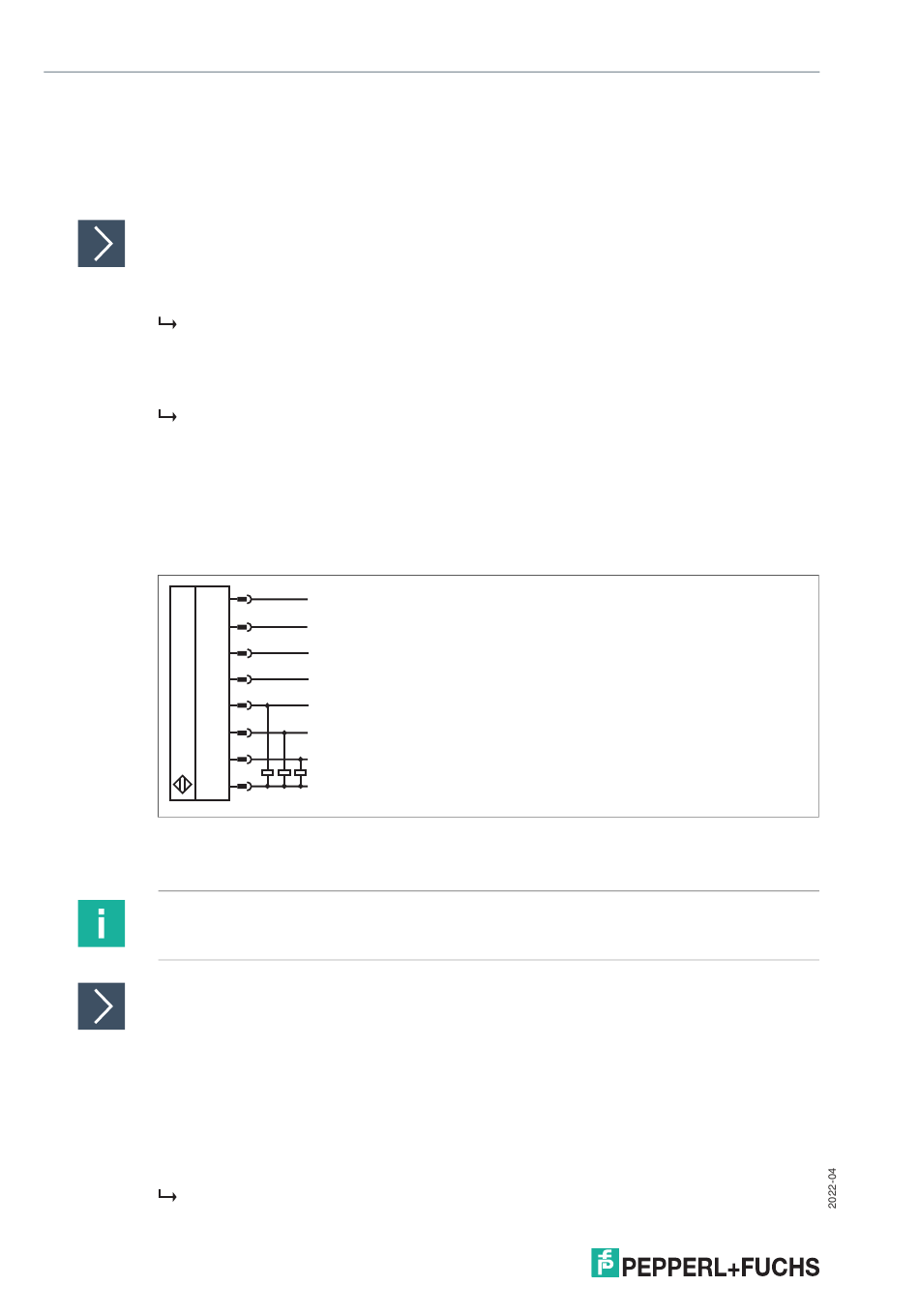

Anschlussbild
Abbildung 3.1
3.2.2
Anschluss an eine konventionelle Steuerung
Hinweis!
Wird die Möglichkeit zur Synchronisation nicht genutzt, so sollte bei Betrieb ohne IO-Link der
Synchronisationseingang mit Masse (0V) verbunden werden.
Um den Sensor anzuschließen, gehen Sie wie folgt vor:
1.
Stecken Sie ein vorbereitetes Anschlusskabel auf den dafür vorgesehenen Kabelstecker am
Empfänger.
2.
Drehen Sie die Überwurfmutter über den Kabelstecker, bis zum Endanschlag. Damit ist das
Versorgungskabel gegen versehentliches Herausziehen gesichert.
3.
Schließen Sie die Gegenseite des Anschlusskabels an und schalten Sie die
Versorgungsspannung ein.
Der Sensor ist nun betriebsbereit.
14
2
L+
3
IN 1/TEACH
4
IN 2/FEEDBACK
1
SYNC
8
C/Q (OUT 1)
6
OUT 2
5
OUT 3
7
L-
