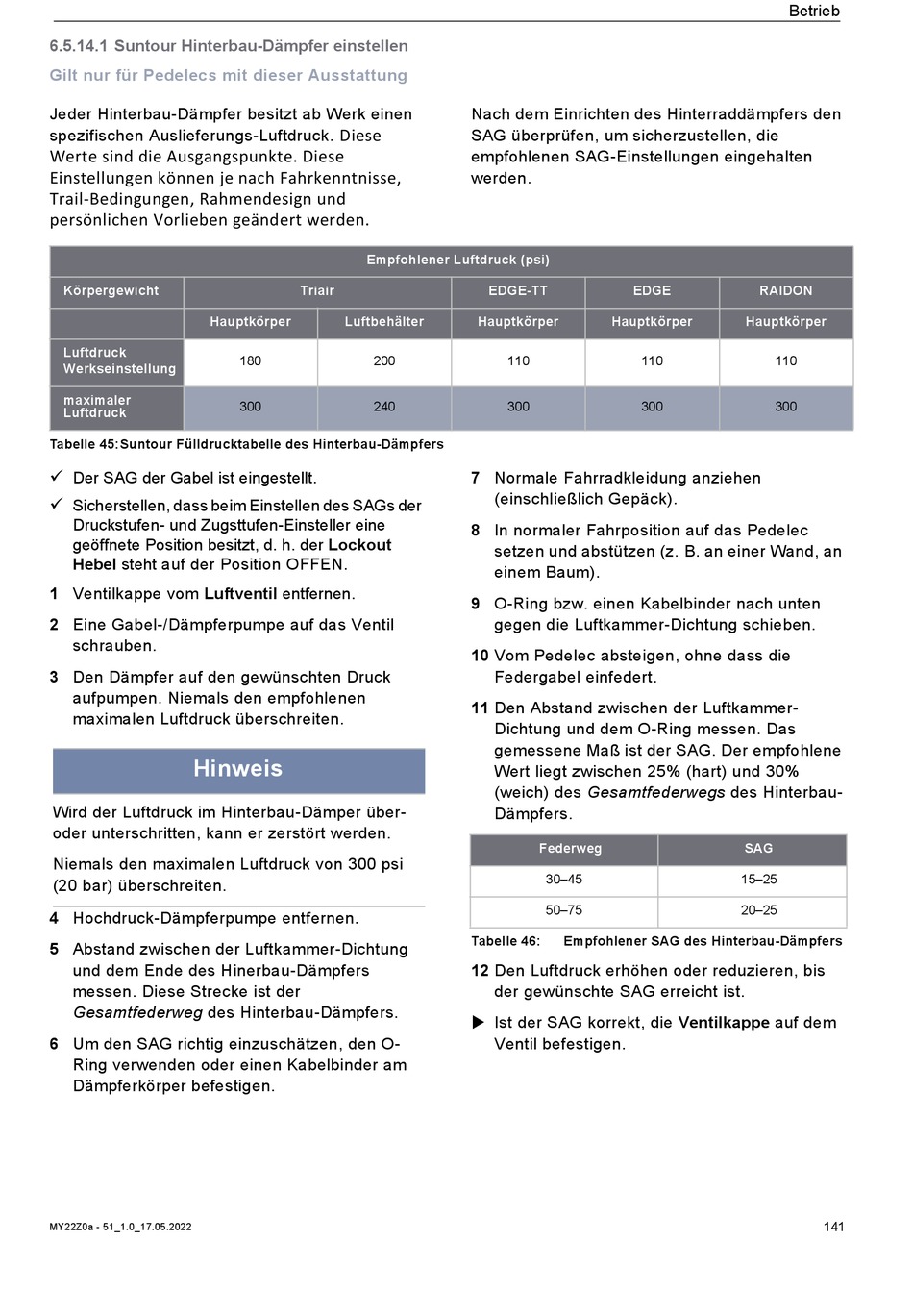

6.5.14.1 Suntour Hinterbau-Dämpfer einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
Jeder Hinterbau-Dämpfer besitzt ab Werk einen
spezifischen Auslieferungs-Luftdruck.
Werte sind die Ausgangspunkte. Diese
Einstellungen können je nach Fahrkenntnisse,
Trail-Bedingungen, Rahmendesign und
persönlichen Vorlieben geändert werden.
Körpergewicht
Hauptkörper
Luftdruck
Werkseinstellung
maximaler
Luftdruck
Tabelle 45:Suntour Fülldrucktabelle des Hinterbau-Dämpfers
Der SAG der Gabel ist eingestellt.

Sicherstellen, dass beim Einstellen des SAGs der

Druckstufen- und Zugsttufen-Einsteller eine
geöffnete Position besitzt, d. h. der Lockout
Hebel steht auf der Position OFFEN.
1 Ventilkappe vom Luftventil entfernen.
2 Eine Gabel-/Dämpferpumpe auf das Ventil
schrauben.
3 Den Dämpfer auf den gewünschten Druck
aufpumpen. Niemals den empfohlenen
maximalen Luftdruck überschreiten.
Hinweis
Wird der Luftdruck im Hinterbau-Dämper über-
oder unterschritten, kann er zerstört werden.
Niemals den maximalen Luftdruck von 300 psi
(20 bar) überschreiten.
4 Hochdruck-Dämpferpumpe entfernen.
5 Abstand zwischen der Luftkammer-Dichtung
und dem Ende des Hinerbau-Dämpfers
messen. Diese Strecke ist der
Gesamtfederweg des Hinterbau-Dämpfers.
6 Um den SAG richtig einzuschätzen, den O-
Ring verwenden oder einen Kabelbinder am
Dämpferkörper befestigen.
MY22Z0a - 51_1.0_17.05.2022
Diese
Empfohlener Luftdruck (psi)
Triair
Luftbehälter
180 200
300 240
Nach dem Einrichten des Hinterraddämpfers den
SAG überprüfen, um sicherzustellen, die
empfohlenen SAG-Einstellungen eingehalten
werden.
EDGE-TT EDGE
Hauptkörper Hauptkörper
110 110
300 300
7 Normale Fahrradkleidung anziehen
(einschließlich Gepäck).
8 In normaler Fahrposition auf das Pedelec
setzen und abstützen (z. B. an einer Wand, an
einem Baum).
9 O-Ring bzw. einen Kabelbinder nach unten
gegen die Luftkammer-Dichtung schieben.
10 Vom Pedelec absteigen, ohne dass die
Federgabel einfedert.
11 Den Abstand zwischen der Luftkammer-
Dichtung und dem O-Ring messen. Das
gemessene Maß ist der SAG. Der empfohlene
Wert liegt zwischen 25% (hart) und 30%
(weich) des Gesamtfederwegs des Hinterbau-
Dämpfers.
Federweg
30–45
50–75
Tabelle 46: Empfohlener SAG des Hinterbau-Dämpfers
12 Den Luftdruck erhöhen oder reduzieren, bis
der gewünschte SAG erreicht ist.
 Ist der SAG korrekt, die Ventilkappe auf dem
Ventil befestigen.
Betrieb
RAIDON
Hauptkörper
110
300
SAG
15–25
20–25
