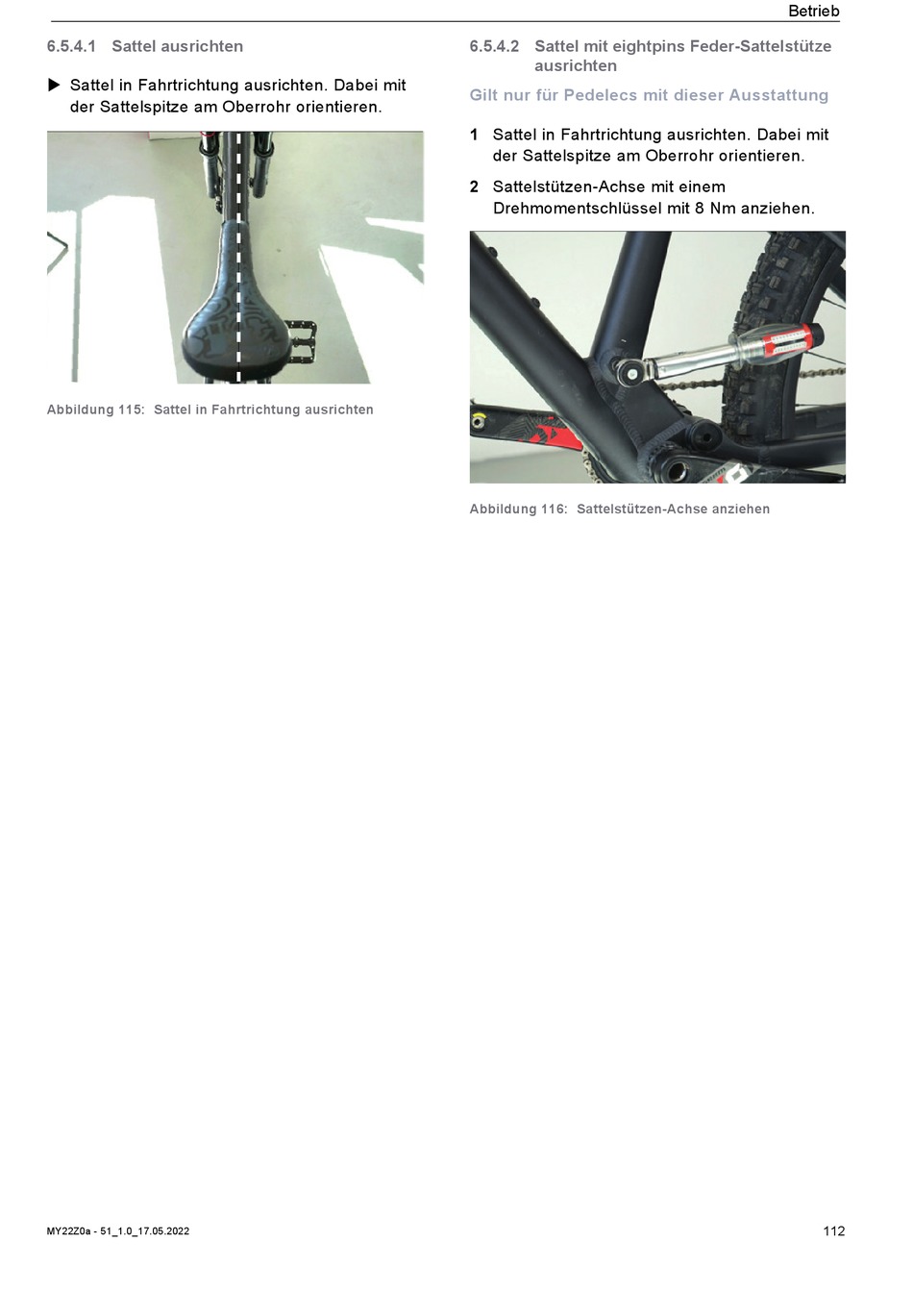

6.5.4.1 Sattel ausrichten

 Sattel in Fahrtrichtung ausrichten. Dabei mit
der Sattelspitze am Oberrohr orientieren.
Abbildung 115: Sattel in Fahrtrichtung ausrichten
MY22Z0a - 51_1.0_17.05.2022
6.5.4.2 Sattel mit eightpins Feder-Sattelstütze
ausrichten
Gilt nur für Pedelecs mit dieser Ausstattung
1 Sattel in Fahrtrichtung ausrichten. Dabei mit
der Sattelspitze am Oberrohr orientieren.
2 Sattelstützen-Achse mit einem
Drehmomentschlüssel mit 8 Nm anziehen.
Abbildung 116: Sattelstützen-Achse anziehen
Betrieb
112
