3.4.5

SHIMANO Schaltung

Rechts am Lenker befindet sich entweder eine
Schalt-Bedieneinheit oder ein Schalthebel. Je
nach Modell können drei unterschiedliche
Schalter vorhanden sein:
• Bedieneinheit 3-Typ-Schalter,
• Bedieneinheit 2-Typ-Schalter oder
• Bedieneinheit MTB-Typ.

3.4.5.1 Schalt-Bedieneinheit 3-Typ-Schalter

1
2
3

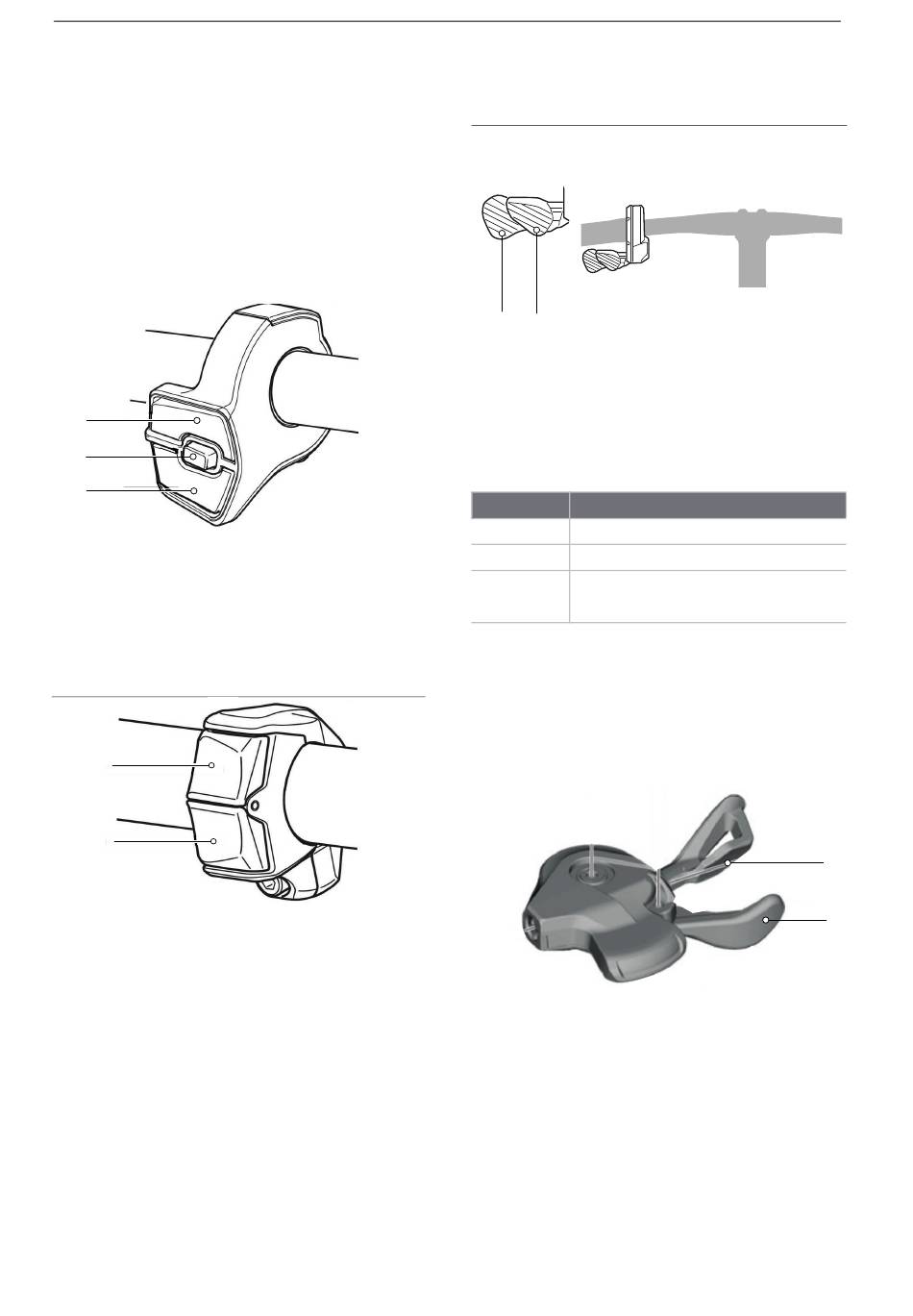

Abbildung 48: Übersicht Bedieneinheit 3-Typ Schalter
1 Schalter X
2 Schalter A
3 Schalter Y

3.4.5.2 Schalt-Bedieneinheit 2-Typ-Schalter

1
2
Abbildung 49: Bedieneinheit 2-Typ Schalter
1 Schalter X
2 Schalter Y
MY22Z0a - 51_1.0_17.05.2022

3.4.5.3 Schalt-Bedieneinheit MTB-Typ

1 2
Abbildung 50: Bedieneinheit MTB-Typ
1 Schalter Y
2 Schalter X

3.4.5.4Funktionen Schalt-Bedieneinheit rechts

Schalter Funktion
X Hochschalten
Y Herunterschalten
Umschalten zwischen
A automatischer und manueller
Schaltung
Sollte kein Schalter A an der Schalt-Bedieneinheit
vorhanden sein, übernimmt die Taste am
Bordcomputer diese Funktionen.

3.4.5.5 Schalthebel SL-M5100

Abbildung 51: Schalthebel SL-M5100
1 Schalthebel A
2 Schalthebel B
Beschreibung
2
1
